基于C52单片机的指纹红外密码锁系统设计

基于C52单片机的指纹红外密码锁系统设计(论文13000字)
摘要：近年来，指纹识别技术在国内外发展很快，由于其安全、可靠，目前该技术已被广泛应用于工作和生活中。随着科学发展的日新月异，指纹识别技术呈现全面普及的趋势。
本设计开发了一款基于STC89C52单片机的指纹红外密码锁系统。该系统通过串口通信控制ZFM-60实现录入指纹并存储指纹数据库，并通过HS12864-15C液晶显示屏显示工作流程及比对结果，加上HX1838红外接收头实现多种方式解锁并辅以songle继电器与发光二极管模拟开锁的动作，加上伊莱科电压转换器及电磁锁，形成了一个完整的指纹密码锁开锁的具体流程。本系统具有解锁速度快、性价比高、体积小、系统完整度高、适合家庭及小型单位使用。
关键词：单片机；指纹识别；红外遥控；电磁锁；液晶屏

Design of Fingerprint Infrared Code Lock System Based on C52 MCU
Abstract: In recent years, fingerprint identification technology has developed rapidly in China and abroad, because of its safety and reliability now that the technology has been widely used in daily life and work. With the large development of science and technology, fingerprint recognition technology and the comprehensive promotion and general trends should be.
The system design of fingerprint recognition electron password lock based on Single-chip microprocessor is developed in the thesis. The system uses STC89C52 as the core module, controls ZFM-60 fingerprint module through serial communication to input fingerprints and store fingerprint database, and displays the work flow and comparison results through HS12864-15C LCD display screen, plus HX1838 infrared receiver to realize various ways of unlocking, assisted by Songle relay and light-emitting diode to simulate unlocking action, and Eleko voltage switching. Exchanger and electromagnetic lock form a complete process of fingerprint password lock unlocking. The system has the advantages of fast unlocking speed, high cost performance,small size, high system integrity, and is suitable for family and small units.


目录
摘要    III
Abstract    IV
1 绪论    1
1.1指纹密码锁的背景及意义    1
1.2指纹识别的原理    1
1.3论文的章节安排    2
2 指纹密码锁总体方案的设计    2

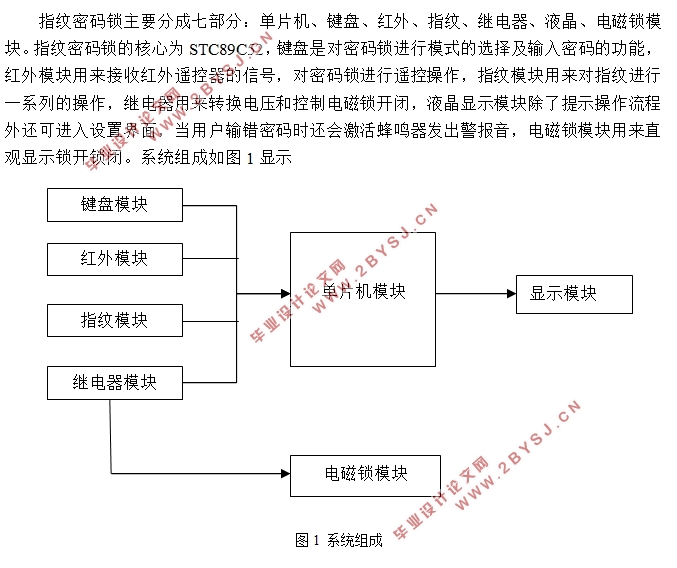

2.1系统组成    2
2. 2系统工作方式    2
3 介绍硬件和设计电路模块    3
3.1 C52及最小系统    3
3.1.1 STC89C52    3
3.1.2晶振电路的设计    5
3.1.3 Reset模块的设计    5
3.2 屏幕设计    6
3.2.1 12864系列液晶的引脚功能    6
3.2.2控制器接口说明    6
3.2.3指令说明    7
3.2.4 12864引脚与单片机连接图    7
3.3矩阵键盘模块    8
3.4指纹识别电路    9
3.4.1 ZFM60简介    9
3.4.2指纹模块引脚接法    10
3.4.3指纹模块命令    10
3.5断电记忆模块    12
3.6红外遥控模块    12
3.7电磁锁模块    13
3.8继电器模块    14
3.9本章小结    15
4 程序设计及相关流程图    16
4.1程序工作分析    16
4.2串口初始化    16
4.3主程序流程图    17
4.3.1键盘模块程序流程    19
4.3.2 液晶模块程序的设计流程    19
4.3.3 指纹模块程序设计流程    20
4.3.4红外遥控模块的子程序的设计    20
4.4 系统编程    21
4.5本章小结    21
5硬件的调试    22
5.1电路的焊接    22
5.2 程序的烧写    23
5.3 小灯、继电器的调试    23
5.4 液晶的调试    24
5.5 指纹模块、红外模块、按键的调试    24
5.6 电磁锁电路的调试    24
5.7 本章小结    24
6结 论    25
参考文献    26
致 谢    27
