基于单片机的智能停车引导系统设计(附总电路图,程序)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

基于单片机的智能停车引导系统设计(附总电路图,程序)(课题说明书,开题报告,中期检查表,论文9500字)
摘  要 本设计主要内容包括系统整体结构设计,主要模块电路设计,程序设计,系统调试四大部分。系统整体结构设计这一部分主要是提出了三个不同的方案,并对三种方案进行各方面的比较最终得出了最合适的设计方案即方案三。得出最合适的方案后开始将这个方案分为三部分进行设计。硬件电路的设计这一部分主要包含制作该设计所用的各部分的电路以及每部分电路的介绍和工作原理,最终得出了整个设计完整的电路图。软件部分的设计主要包含控制模块一,控制模块二,中断这几大部分。同时给出了清晰程序流图,通过程序流程图清楚展示了程序运行步骤。最后一部分为系统调试,包括系统的硬件调试和软件调试以及测试结果。
关键词 整体方案;  硬件电路;  软件设计;  系统调试

Intelligent Parking Guidance System Based on Single Chip Microcomputer
Abstract  The main content of this design includes the overall system design, hardware circuit design, software design, system debugging four major parts.This part of the overall scheme design of the system is mainly to put forward three different schemes, and the three schemes are compared in all aspects and finally the most suitable design scheme is scheme three.After obtaining the most suitable scheme, the design is divided into three parts.The design part of the hardware circuit mainly includes the circuit of each part used in the design and the introduction and working principle of each part of the circuit.The design of software part mainly includes control module one, control module two, interrupt these parts.At the same time, the clear program flow chart is given, and the program running steps are clearly demonstrated by the program flow chart.The last part is system debugging, including hardware debugging, software debugging and test results.
Keywords  Overall plan;  Hardware circuit;  Software design;  System debugging

2 系统整体结构设计
2.1 设计思想
智能停车引导系统设计的核心部件选用两个STC89C52单片机,其中一个单片机安放在停车场内负责信号的收集,另一个单片机安放在离显示屏近的停车场入口处来控制液晶显示屏。单片机的语言选用C语言编程来接收外部元件输入的信号和控制指引车辆停车元件的显示。单片机外部信号的采集是通过传感器模块来采集的,传感器模块由红外对管传感器和比较器组合而成。当红外对管传感器检测的范围内停入车辆时,红外对管传感器会向比较器输入一个模拟信号,比较器的作用为将模拟信号转换成可以被单片机(从)识别的数字信号,该数字信号就为输入信号。然后单片机(从)与单片机(主)由rs232线连接,通过该线数据被打包发送至单片机(主)。然后由单片机(主)发挥控制作用,将数据进行解析处理,最终输出控制信号控制液晶显示屏的显示和LED灯的亮灭[2]。
2.2 系统硬件组成

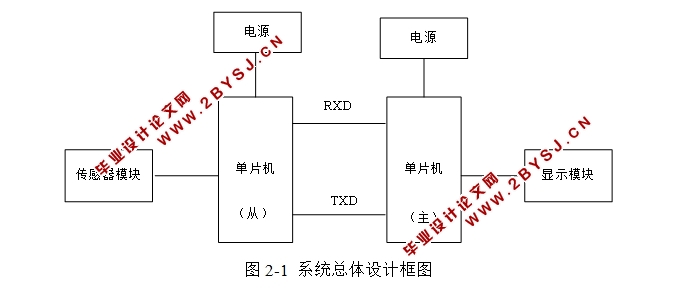

本次设计的核心部件使用了两个STC89C52单片机,红外对管传感器与比较器组合而成的传感器模块将采集到的信号转换成数字信号作为系统的输入信号,数字信号被送入单片机(从),单片机(从)将数字信号进行打包后装载发送到单片机(主)。数据在单片机(主)中进行解析处理后将控制信号发送至LED灯和LCD1602液晶显示屏作为输出。


基于单片机的智能停车引导系统设计(附总电路图,程序)
基于单片机的智能停车引导系统设计(附总电路图,程序)
基于单片机的智能停车引导系统设计(附总电路图,程序)


目    录
摘要及关键词    1
1 引言    1
2 系统整体结构设计    1
2.1 设计思想    1
2.2 系统硬件组成    2
2.3 三个方案论证    2
3 主要模块电路设计    4
3.1 控制模块的设计    4
3.2 单片机最小系统设计    6
3.3 传感器模块的设计    8
3.4 电源模块的设计    9
3.5 显示模块的设计    10
3.6 系统总体电路    12
4 软件设计    13
4.1 控制模块一程序设计    13
4.2 控制模块二程序设计    14
4.3 中断系统程序设计    15
5 系统调试    15
5.1 系统的硬件调试    15
5.2 系统的软件调试    16
5.3 测试及结果    16
6 结论    16
参考文献    17
英文摘要及关键词    17
致谢    19
附录    20
