基于GSM的车载防盗系统的设计(含电路原理图,GSM程序)

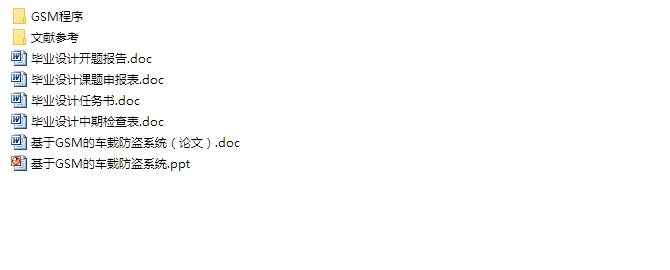

基于GSM的车载防盗系统的设计(含电路原理图,GSM程序)(课题申报表,任务书,开题报告,中期检查表,论文12700字,GSM程序,答辩PPT)
摘 要
目前，车载防盗系统层出不穷，技术也是从最初的机械式设计发展到当今流行的单片机控制产品，再到其车载的远程监控操作，但同时盗车也在进步，这些防盗产品越来越不能满足人们的需求了。鉴于此，研究设计一款最新的防盗系统是迫在眉睫的。
基于GSM的车载防盗系统的设计与实现是以GSM模块为核心，通过STC89C52单片机来控制完成的。通过红外发射/接收模块，对盗车行为进行检查，将数据传输给单片机后，通过RS232串口发送指令给TC35IGSM模块，TC35IGSM模块再发送短信至目的手机，实现警报功能。本系统不仅能够有效的对盗车行为进行预警，而且由于使用红外模块作为检测模块，不易被盗车者发现，且成本低，易于更换。
关键词：AT89C52；GSM模块；红外接收发射模块；模块化

Abstract
    At present, the technology of the vehicle anti-theft system emerge in endlessly, and from the initial mechanical design development to today's popular single-chip microcomputer control products, and then to its on-board remote monitoring of the operation, but also car theft in progress, these anti-theft products more and more can't satisfy people's needs In view of this, the design of a new security system is imminent.
Vehicle anti-theft system based on GSM is the design and implementation of the GSM module as the core, through the STC89C52 single-chip microcomputer to control Through infrared transmitting/receiving module, inspection on auto theft behavior, to transmit data to the single chip microcomputer, and through RS232 serial port to send instruction to TC35IGSM module, TC35IGSM module to send text messages to the mobile phone, realize the alarm function This system not only cfan effective early warning of car theft behavior, and due to the use of infrared module to test for the module, not easy to be DaoCheZhe found, and low cost, easy to replace.
Keywords: AT89C52.The GSM module;Launch infrared receiving module;modular

本设计分析了测控系统的结构和特点，结合现代控制技术、微机技术以及单片机AT89C52处理器为代表的微电子技术设计了基于GSM的车载防盗系统，其主要内容如下：
    第1章为概述主要讲解目前常用的几种汽车防盗技术，说明了各种汽车防盗器的工作方式及优缺点，同时也阐明了GSM汽车防盗系统的有点以及本设计的意义。
    第2章介绍了单片机单元以及GSM模块的技术简介，介绍了所用AT89C51单片机主要应用部分以及GSM技术和GSM模块的技术发展与应用。
    第3章介绍了硬件方面的各部分组成，首先确定设计方案，再根据设计方案及实际情况来确定所要应用的硬件，最后主要的时钟复位模块、电源、GSM模块和激光器的设计进行了阐述。
    第4章介绍了所应用的主要软件Keil软件的开发应用，利用progisp1.67下载程序到AT89C52单片机，完成程序植入。
第5章介绍了系统的调试方法，主要根据测试结果来进行调试。

GSM车载防盗系统的硬件设计
该系统设计由单片机模块、GSM模块、红外接收发射模块、电源模块和报警电路部分组成，该系统的核心部分采用STC89C52单片机

系统工作原理
本课题基于GSM的车载防盗系统的设计的原理是当车主用户下车的时候把单片机系统的电源打开，然后会有一道激光打在接受盒(光敏电阻模块)上面，一旦有人来偷盗，将会则碰到激光线从而会触发动作，单片机处理完成通过GSM模块把短信发到用户的手机上，告知有人偷盗，以能够达到本系统设计的目的要求。


目 录
第1章 概述    1
1.1 课题研究的背景及目的意义    1
1.2 课题的国内外研发现状    1
1.3 章节安排    3
第2章 单片机与GSM模块的技术简介    5
2.1 单片机技术简介    5
2.2 GSM模块    7
2.3 Protel硬件开发软件    8
第3章 GSM车载防盗系统的硬件设计    10
3.1 系统各单元的方案论证    10
3.2 课题的整个系统功能概述    11
3.3 时钟复位模块    12
3.4 电源模块设计    12
3.5 红外接收发射模块    13
第4章 GSM车载防盗系统的软件设计    15
4.1软件设计环境    15
4.2系统的软件部分设计    18
第5章 系统的调试过程    21
5.1 测试的方法及内容    21
5.2 测试的目的    21
5.3 测试的结果记录    21
结论    22
致  谢    23
参考文献    24
附录1电路原理图：    25
附录2系统的主程序：    27
