基于单片机和GSM家用电器远程控制设计(含电路图,程序)

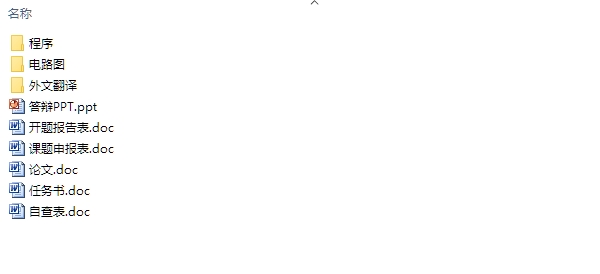

基于单片机和GSM家用电器远程控制设计(含电路图,程序)(课题申报表,任务书,开题报告,中期检查表,外文翻译,论文14100字,程序,答辩PPT)
摘 要
随着GSM(Global System for Mobile communication)移动通信网络的迅速普及和竞争的日益激烈，新技术和新业务的开发和应用已经提到一个十分重要的位置。短消息业务（SMS）作为GSM网络的一种基本业务，已得到越来越多的系统运营商和系统开发商的重视，基于这种业务的各种应用也蓬勃发展起来。本课题提出了一种基于GSM短消息的远程控制系统，在给出系统的总体方案的基础上，设计了系统的硬件和软件。
本课题由单片机模块，GSM模块，温度采集模块，液晶显示模块，继电器模块以及电源模块等组成。由SIM900A发送指令数据，然后通过STC89C52RC单片机对外部继电器模块进行控制，并把相应的数据显示并向SIM900A返回数据，从而达到家用电器的控制。论文的最后部分以GSM短消息的远程控制系统为基础，结合温度检测技术设计出一套基于GSM的远程温度家用电器控制系统，并给出了此系统应用领域的一些探讨和研究。

关键词： GSM；STC89C52RC；SIM900A；远程控制
Abstract
With the rapidly growing popularity of GSM (Global System for Mobile communication) mobile communication network and increasing competition, the development and application of new technologies and new businesses have already mentioned a very important position. Short Message Service (SMS) as a basic service of the GSM network, has been an increasing number of system operators and system developers attention, a variety of applications based on this business has flourished.This paper presents a short message based on GSM remote control system, based on the overall project of the system is given on the design of hardware and software systems.
The issue by the microcontroller module, GSM module, the temperature acquisition module, LCD module, relay modules and power modules and other components.Command data sent by SIM900A, then STC89C52RC microcontroller to control external relay module and the corresponding data to SIM900A return data, so as to achieve the control of household appliances. The last part of the paper to a remote control system based on GSM short message, combined with the temperature detection technology designed remote temperature control system based on GSM appliances, and gives some discussion and research applications of this system.

Keywords: GSM; STC89C52RC; SIM900A; Remote Control

课题的主要研究内容
本课题我们主要利用GSM网络的短消息业务，设计一个低价位的控制组件，达到远程控制温度的系统。用户端不需要下载任何应用程序，对操作系统也无任何要求，只需要运用手机短消息进行控制。主要通过STC89C52RC单片机对整个系统进行控制，由SIM900A接受和发送消息，温度传感器进行温度的测量，外部继电器实施控制。本设计方案具有操作方便，成本低等特点，符合我们想要达到的目的。

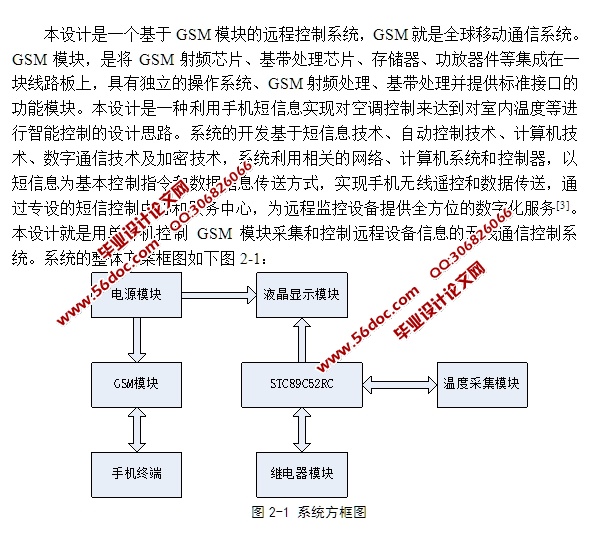

系统总体框架
本系统采用STC89C52RC控制SIM900A无线模块进行远程通信。通过读取SIM900A接收到的短信内容从而控制相应的外部继电器组工作，并把相应的温度数据进行显示同时通过串口发给SIM900A模块，进而发送数据。从而达到远程控制家用电器的目的[6]。此系统可以实时查询家用电器的工作状态，并且能够进行实时控制，从而实现家用电器的控制智能化。


目 录
第1章 引言    1
1.1 课题的背景    1
1.2 课题的研究意义    1
1.3 课题的发展前景    1
1.4 课题的主要研究内容    2
第2章 总体方案与论证    3
2.1 设计方案模块    3
2.2 无线通信模块    3
2.3 控制单元模块的选择    4
2.4 电源模块的选择    4
2.5 系统总体框架    4
2.6 本章小结    4

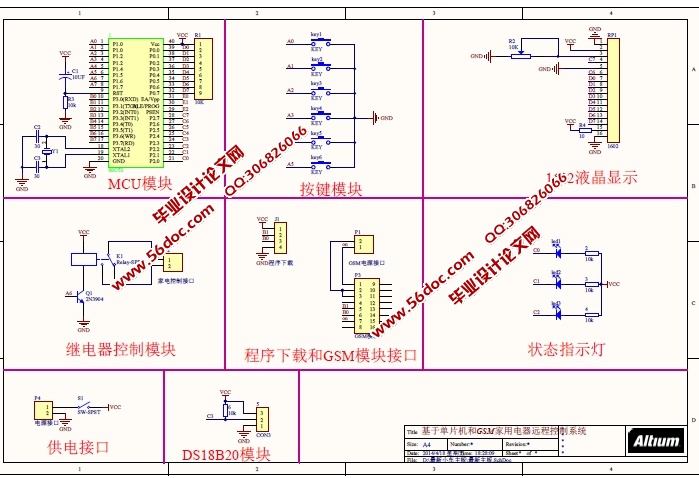

第3章 系统硬件模块设计    5
3.1  单片机模块的设计    5
3.2 电源电路的设计    6
3.3 液晶模块设计    7

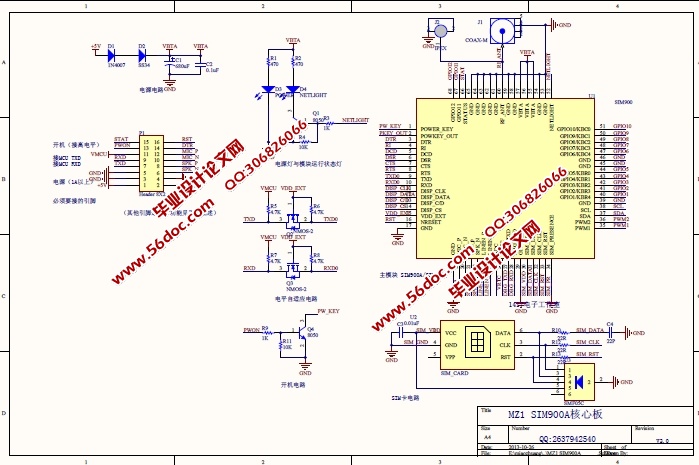

3.4 GSM模块接口设计    7
3.5 温度采集模块    11
3.6 外部继电器控制模块设计    12
3.7 本章小结    13

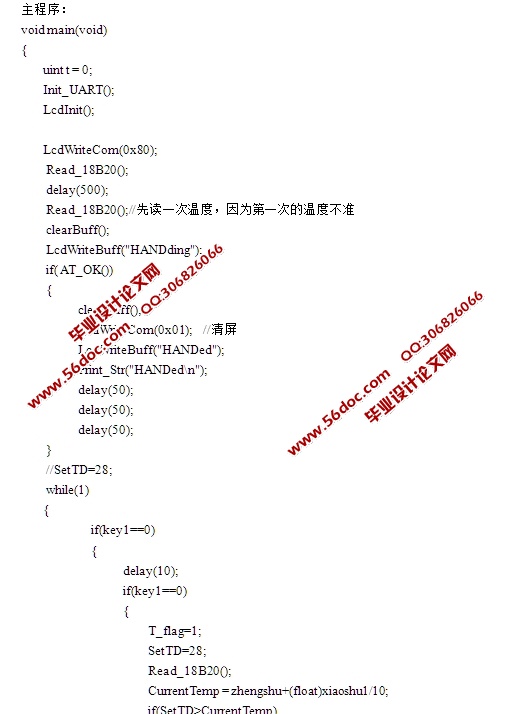

第4章 系统软件设计    14
4.1串口程序设计    15

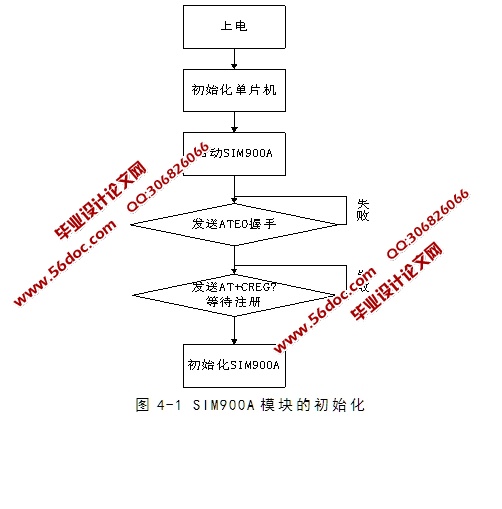

4.2短消息程序设计    17
4.3信息采集控制程序设计    24
4.4 本章小结    25
结 论    26
参考文献    27
致 谢    28
附录    29
