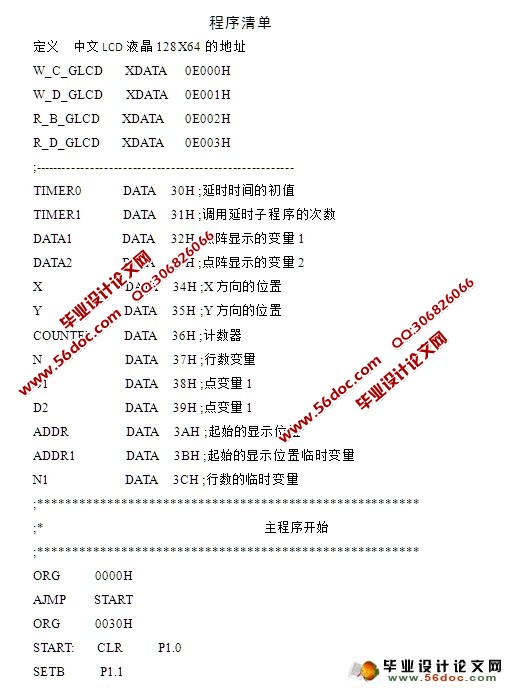

基于单片机的电子秤设计(附程序清单)

基于单片机的电子秤设计(附程序清单)(任务书,论文22000字)
摘 要
随着微电子技术的应用，市场上使用的传统称重工具已经满足不了人们的要求。为了改变传统称重工具在使用上存在的问题，在本设计中将智能化、自动化、人性化用在了电子秤重的控制系统中。本系统主要由单片机来控制，测量物体重量部分由称重传感器及A/D转换器组成，加上显示单元，过载报警，低电压自动关机等。此电子秤俱备了功能多、速率高、准确度高、稳定性高、可靠性高、性能价格比高、功耗低、系统设计简单、使用方便直观、速度快、测量准确、自动化程度高等特点。
本系统以AT89S52单片机为主控芯片，外围附以称重电路、显示电路、报警电路、键盘电路等构成智能称重系统电路板，从而实现自动称重系统的各种控制功能。可以说,此设计所完成的电子秤很大程度上满足了应用需求。

关键词   单片机，称重传感器，A/D转换器，LCD显示器

THE ELECTRONIC SCALE DESIGN BASED ON MICROCONTROLLER
ABSTRACT
With the application of micro-electronics technology, tradition ponderation instrument used in market has been not satisfaction with hunman requirements already. In order to make up for the traditional apparatus shortcoming, we improve the apparatus's control system with intelligence and automation. This system is mainly controlled by microcontroller, the section of height measurement accomplish by supersonic sensor, the section of weight measurement accomplish by weight sensor and A/D transformer, this apparatus have many characteristic such as having more function, consume less energy, small and move easily, low price, measure precisely, the speed is quick, automatic work without people and so on.
The system is mainly controlled by the microcontroller AT89S52, the periphery is consist of the circuit of clock and calendar, the circuit of measure height and weight, the circuit of display and print, all of these comprise the circuit board of the intelligent apparatus of height and weight. It can achieve all function of the apparatus.

KEYWORDS:  microcontroller，ponderation–sensor，A/D converter，LCDdisplay

电子秤的工作原理
当被称物体放置在秤体的秤台上时，其重量便通过秤体传递到称重传感器，传感器随之产生力－电效应，将物体的重量转换成与被称物体重量成一定函数关系(一般成正比关系)的电信号(电压或电流等)。此信号由放大电路进行放大、经滤波后再由模/数（A/D）转换器进行转换，数字信号再送到CPU处理，CPU不断扫描键盘和各种功能开关，根据键盘输入内容和各种功能开关的状态进行必要的判断、分析、由仪表的软件来控制各种运算。运算结果送到内存贮器，需要显示时，CPU发出指令，从内存贮器中读出送到显示器显示。一般地信号的放大、滤波、A/D转换以及信号各种运算处理都在仪表中完成。


目　录
前　言    1
第1章  概述    2
1.1 称重技术和衡器的发展    2
1.2 电子秤的组成    3
1.2.1 电子秤的基本结构    3
1.2.2 电子秤的工作原理    3
1.2.3 电子秤的计量性能    4
1.2.4 电子秤的功能及技术指标    4
1.3 设计思路    5
第2章  系统方案论证与选型    6
2.1 控制器部分    6
2.2 数据采集部分    7
2.2.1 传感器的选择    7
2.2.2 放大电路选择    9
2.2.3 A/D转换器的选择    11
2.2.4 键盘处理部分方案论证    11
第3章  硬件电路设计    13
3.1 AT89S52的最小系统电路    14
3.1.1 单片机芯片AT89S52介绍    14
3.1.2 单片机管脚说明    14
3.1.3 AT89S52的最小系统电路构成    17
3.2 电源电路设计    17
3.3 数据采集部分电路设计    18
3.3.1 传感器和其外围以及放大电路设计    18

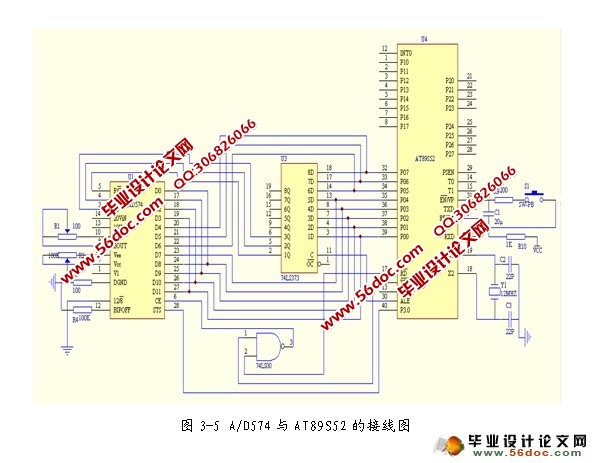

3.3.2 A/D转换芯片与AT89S52单片机接口电路设计    19
3.4 显示电路与AT89S52单片机接口电路设计    22
3.5 键盘电路与AT89S52单片机接口电路设计    23
3.6 报警电路的设计    24
第4章  系统软件设计    26
4.1 主程序设计    26
4.2 子程序设计    26
4.2.1 A/D转换启动及数据读取程序设计    27
4.2.2 数制转换子程序设计    27
4.2.3 显示子程序设计    27
4.2.4 键盘扫描子程序的设计    27
4.2.5 报警子程序的设计    28
结论    29
谢辞    30
参考文献    31
附录    32
外文资料翻译    39
