基于单片机多路温度控制系统设计(含电路图,Proteus仿真程序)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

基于单片机多路温度控制系统设计(含电路图,Proteus仿真程序)(开题报告,论文14500字,Proteus仿真程序)
摘  要
本课题设计了一个多测量点、宽量程的智能温度测量应用系统。在实际生活中,无论是工业场合还是家居生活,往往需要对整个环境的多点进行温度的检测,以便进行相应的处理。本系统以目前最大众的、低价位的但技术成熟的AT89S52单片机为主控制器,并设计了相应的键盘,数码管显示器等相应的电路。其整个系统的硬件成本非常低,能对多路的温度信号进行检测并切换。对于温度传感器,本次设计采用DS18B20,它是一款数字型温度传感器,我们可以通过单片机直接与其通信就可以检测出环境温度,可以节省硬件的资源。为了提高系统的抗干扰性能,温度的检测采用了硬件抗干扰的方法,利用了看门狗技术,它们使系统的性能得到了改善。在设计中,对产生误差的因素也进行了一些理论上的分析,证明这种设计方案是可行的。本课题设计的多路温度控制系统结构简单、价格便宜、量程宽、有较高的可靠性、安全性及实用性。
关键词:温度传感器,单片机,DS18B20

本设计研究的主要内容

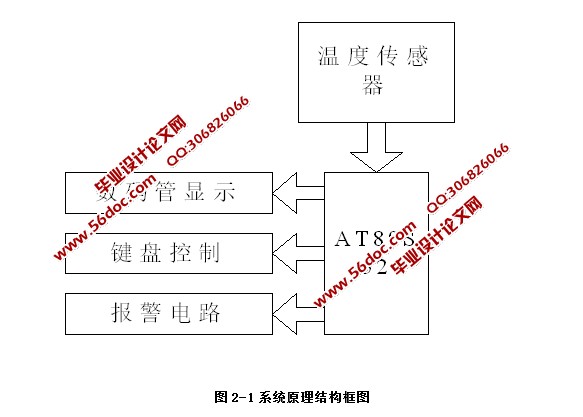

本设计采用单片机作为控制核心,来实现对一般温度的测量与处理。系统的主要组成部分为:单片机、温度传感器、键盘与显示电路、报警电路与电源电路等。这个系统可以预设温度警戒值并自动对温度进行检测,并显示实时的温度值。下面的篇幅将主要介绍温度传感器的基本测温原理,并按照要求选择合适测温范围的器件进行测温,制定出温度测量的设计方案;并按此要求,确定单片机的硬件设计、接口及其应用软件。并编写相应的单片机程序。
本系统的预期效果及指标:
第一,选择经济实用、价格低廉的器件作为温度传感器,来实现从低温到高温的普遍监测。
第二,根据测温范围选择合适分度的温度传感器件,要求能够对一般的温度范围进行检测。
第三,通过多种方案的比较,确定出具体方案。
第四,能够实时检测并显示温度数值,并对实时温度进行监测,当超过界限时能够进行报警。
本系统的主要技术参数为:
(1)测温范围:-50~+120℃。
(2)测量精度:±0.5ºC。
(3)测量路数:3路。
(4)系统可设置上、下限报警值,当各路中有温度超过警戒值时时,能够进行蜂鸣报警。


基于单片机多路温度控制系统设计(含电路图,Proteus仿真程序)
基于单片机多路温度控制系统设计(含电路图,Proteus仿真程序)
基于单片机多路温度控制系统设计(含电路图,Proteus仿真程序)
基于单片机多路温度控制系统设计(含电路图,Proteus仿真程序)
基于单片机多路温度控制系统设计(含电路图,Proteus仿真程序)


目  录
摘  要    I
Abstract    II
第1章 绪论    1
1.1引言    1
1.2温度控制系统在国内外的发展情况    2
1.3温度控制系统的发展趋势    3
1.4本设计研究的主要内容    5
第2章 系统总体设计方案    6
2.1系统基本综述    6
2.2系统设计方案的选择    6
2.3系统的工作原理    7
第3章 系统硬件设计方案    9
3.1 单片机AT89S52    24
3.5.1 AT89S52基本参数    24
3.5.2 AT89S52功能特性概述    25
3.2温度传感器电路的设计.....
3.3键盘接口电路的设计    28
3.4数码管显示电路设计    29
3.5 报警电路设计    32
3.6 电源电路设计    33
第4章 系统软件设计方案    34
4.1 主程序的设计    35
4.2 键盘扫描与设置的子程序设计    36
4.3 温度传感器的子程序设计    37
第5章 系统的抗干扰分析    39
结论    42
致谢    43
参考文献    44
