110KV变电站一次部分设计(含电气接线图)

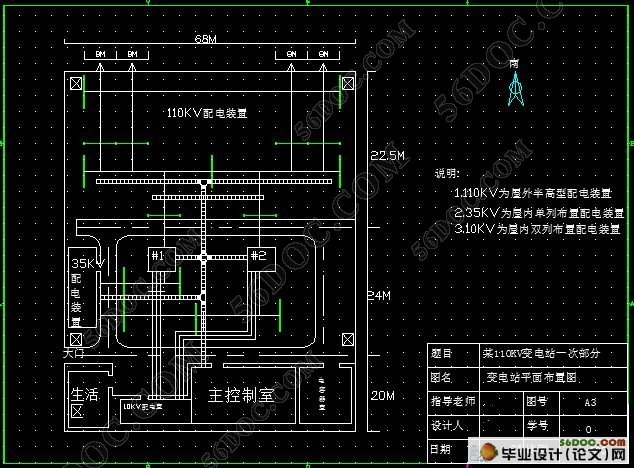

110KV变电站一次部分设计(含电气接线图)(含任务书,毕业论文20000字,cad接线图1张,平面布置图1张)
摘要
本次设计的题目是某110KV变电站一次部分设计，其设计的主要内容为：电力系统主接线设计；电气一次部分设计；所址选择的方案；负荷资料及分析；短路电流计算；设备选择及保护整定计算。本设计阐述了某110kV变电站一次部分各设计阶段的设计依据、原则和方法, 各方案的拟订、比较以及设计选择的结论。
在设计过程中，初步体现了工程设计的精髓内容，如根据规程选择方案、用对比的方法对方案评价等。教会了我们在工程中运用所学的专业知识，锻炼了我们用实际工程的思维方法去分析和解决问题的能力。

关键词： 变电站   短路电流  电气设备  防雷

Abstract
This design content is a 11kv transformer substation part design, elaborated a some 110kv transformer substation part each design stage design basis, the principle and the method, various plans draft, the comparison as well as the design choice conclusion.
In the design process, has initially manifested the engineering design essence content, like according to the regulations choice plan, uses the contrast the method to the program evaluation and so on ，Church we have utilized the specialized knowledge in the project which studies, exercised us to use the actual project the thought method to analyze and to solve the question ability.

Key words: Transformer substation   Short-circuit current computation electrical equipment      anti-radar abstract

110KV变电站总体分析

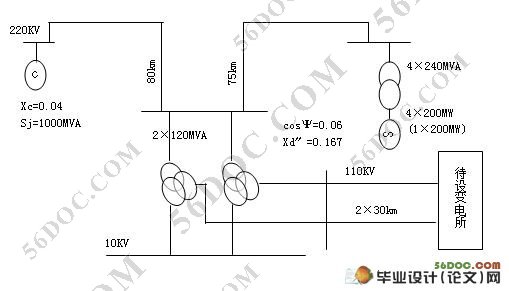

本所位于RM市郊区。向市区工业，生活及郊区乡镇工业与农业用户供电，属于新建变电站。110kV侧有两回出线。具体线路回数为：110kv出线4回，2 回备用；35 kv出线8回，2回备用；10 kv出线12回，2回备用。本所为110kV降压变电所，其电压等级为110kV/35kV/10kV。


#p#副标题#e#
目录
第一章 RM市某110KV变电站一次部分设计    1
1.1 变电站的总体分析    1
1.1.1 110KV变电站总体分析    1
1.1.2负荷分析及计算    2
第二章 变电站设计    4
2.1变压器选择    4
2.1.1主变台数的确定    4
2.1.2主变容量的确定    4
2.1.3主变绕组数量    4
2.1.4主变绕组连接方式    5
2.1.5主变压器的调压方式和冷却方式选择    6
2.2 无功补偿装置的设计    7
2.2.1进行补偿装置的意义    7
2.2.2无功补偿装置的设计    7
2.3 电气主接线设计    9
2.3.1电气主接线的概况    9
2.3.2主接线的设计    10
2.3.3主接线中的设备配置    13
2.4 各级配电装置的设计    15
2.4.1配电装置的要求    15
2.4.2配电装置的设计    16
2.4.3总平面布置设计注意事项    16
2.5 电气设备的选择    18
2.5.1电气设备选择的概述    18
2.5.2选择设备的基本原则    18
2.5.3110KV侧断路器的选择    18
2.5.4110KV隔离开关的选择    20
2.5.5敞露母线选择    20
2.5.6 110KV电流互感器选择    22
2.5.7电压互感器的选择    22
2.5.8高压开关柜的选择    22
第三章 短路电流计算    28
3．1短路电流计算的目的    28
3.2短路电流计算    28
第四章 变电站的保护整定设计    33
4.1 继电保护    33
4.1.1主变压器保护    33
4.1.2线路保护    36
4.1.3母线保护    36
4.2 防雷设计    37
4.2.1防雷设计原则    37
4.2.2防雷设计    39
总  结    42
致  谢    43
参考文献    44

参考文献
1.刘介才主编 工厂供电（第二版） 北京：机械工业出版社，1991
2.耿毅主编 工业企业供电 北京:冶金工业出版社，1985
3.刘介才主编 工厂供电简明设计手册 北京：机械工业出版社，1993
4.雍静主编 供配电系统 北京：机械工业出版社，2003
5.刘思亮主编 建筑供配电 北京：中国建筑工业出版社，1998
6.刘介才主编 供电工程师技术手册 北京：机械工业出版社，1994
7.刘介才主编 实用供配电技术手册 北京：中国水利电力出版社，1990
8. 陈元丽主编 现代建筑电气设计使用指南 北京：机械出版社，1998
9.国家标准GB50052—95 供配电系统设计规范 北京：中国计划出版社，1995
10.国家标准GB50057—94 建筑物防雷设计规范 北京：中国计划出版社，1994
11.国家标准GB50059—92 35—100KV变电所设计规范 北京：中国计划出版社，1993
12.国家标准GB50060—92 3—110KV高压配电装置设计规范 北京：中国计划出版社，1993
