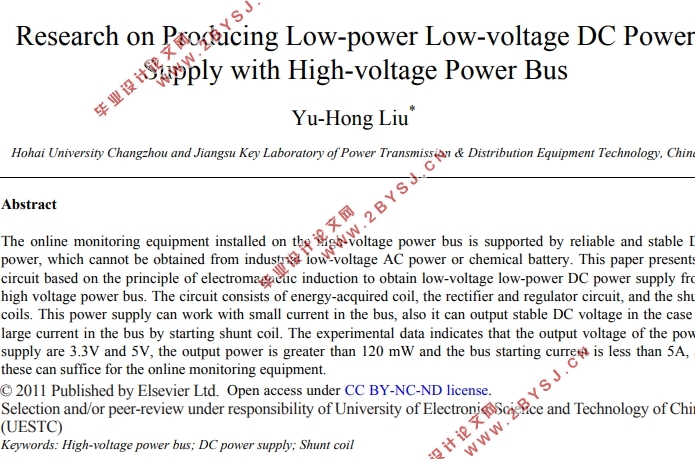

高压电源母线供电低功耗低压直流电源的研制

高压电源母线供电低功耗低压直流电源的研制(中文5000字,英文PDF)
摘要
安装在高压电源母线上的在线监测设备是由可靠、稳定的直流电源支持的，不能从工业低压交流电源或化学电池获得。本文提出了一种基于电磁感应原理的高压电源母线低压低功率直流电源的设计方案。该电路由能量采集线圈、整流器和稳压电路和分流器以及并联线圈组成。该电源可以在母线小电流的情况下工作，也可以在大电流的情况下通过启动分流线圈输出稳定的直流电压。实验结果表明，该电源输出电压分别为3.3V和5V，输出功率大于120 mW，母线起动电流较小，不超过5A，所有这些都可以满足在线监测设备的需要。
关键词：高压电源母线；直流电源；并联线圈

1.简介
为了保证电力系统的安全运行，越来越多的监控设备需要直接安装在高压电源母线上进行实时监控，典型的监控设备有电子式电流互感器和在线总线温度监测设备。所有这些器件都是由低压直流电源驱动的。根据国家电力系统的规则，低压电源不允许直接从高压侧母线供电。早期的电源，如化学电池和光电池，被证明是寿命短和不可靠的[1]，所以直接使用高压电源母线[1]-[2]为这些器件开发低压直流电源是必不可少的。
