MBR技术处理某医院废水的工艺设计(附CAD图)

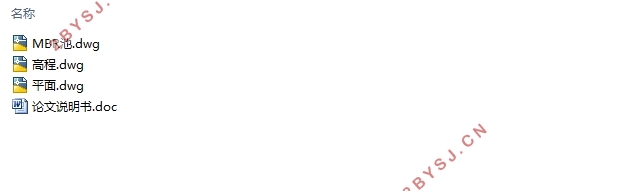

MBR技术处理某医院废水的工艺设计(附CAD图)(论文14000字,CAD图3张)
摘要：本文主要介绍了MBR技术处理某医院废水的工艺设计，了解并比选了医院废水常规的处理方法，得出 MBR技术的特点，并对设计中的主要建筑物进行了设计计算，总结和展望了该技术的发展前景。
关键词：医院废水；比选；MBR；设计计算；展望;

MBR technology process design wastewater treatment in a hospital
Abstract:MBR technology is mainly introduced in this paper a hospital wastewater treatment process design, understand and than choose the regular hospital wastewater treatment, it is concluded that the characteristics of the MBR technology, and has carried on the design and calculation to the design of the main building, summarizes and prospects the development prospect of the technology.
Key word:Hospital wastewater;  Than choose;  The MBR.Design calculation;  Look forward to;

1.1  医院规模
某医院的污水处理站里面的原污水由生活污水与医疗废水组成，其中主要的废水来源是由门诊部、手术室和厕所与住院部等排放，其中的主要污染物包含COD cr和BOD5、SS、植物油类以及总大肠菌群数和病菌与病毒等[1]。
1.2  医院水量和水质
该医院现有床位300张，平均水量按500L/床.d计，污水日变化系数为Kd＝2.8。此外各门诊部门每天产生的医疗废水量共计为2380m3/d。
根据以往的检测资料，平均废水水质[2]：
（1）BOD5 ：100~200mg/L                   （2）CODCr ：300~400mg/L
（3）SS ：40~120mg/L                     （4）NH3--N ： 20~35mg/L
（5）粪大肠菌群/个•L-1 ： 》1.0x105个•L-1   （6）PH：6~9
1.3  设计废水的水量
废水主要来自每天医院产生的医疗废水和生活污水。按照要求，
废水水量=300*0.5*2.8+1000=2800m3/d
同时时变化系数Kh=1.4，则Qhmax = 152m3/h
出水水质：
医疗废水经过处理的出水水质应该符合《医疗机构水污染排放标准》（GB18466-2005） 下面数据表示排放标准在“综合医疗机构和其他医疗机构水污染物排放限值”的要求，如下所示[3]：
（1）BOD5  ≤ 20mg/L    （2）CODCr ≤60mg/L   （3）SS ≤ 20mg/L
（4）NH3--N ≤ 15mg/L  （5）粪大肠菌群/个•L-1 ： ≤500个•L-1


目  录
1.设计概述    1
  1.1医院规模    2
  1.2医院水量和水质    3
  1.3设计废水的水量    4
  1.4背景资料    5
  1.5参与设计手册和标准    6
2. 工艺比较    6
  2.1活性污泥法    6
  2.2生物接触氧化工艺    7
  2.3曝气生物滤池    7
  2.4膜-生物反应器    8
  2.5工艺确定    8
  2.6工艺流程    9
3. 设计原则    9
  3.1设计范围    9
  3.2设计原则    10

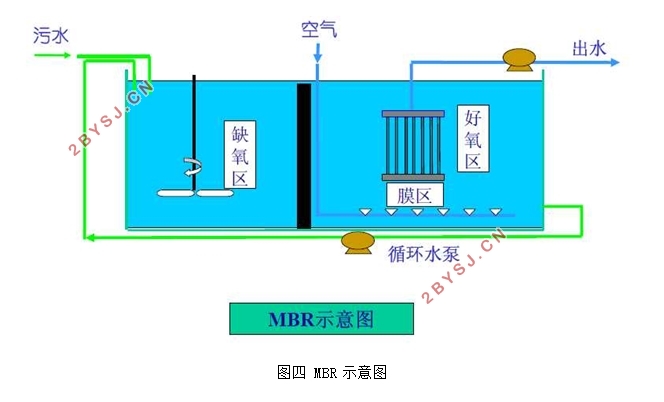

  3.3 MBR工艺原理介绍    11
4.主要构筑物设计计算    12
  4.1格栅的设计计算    13
  4.2调节池的设计    14

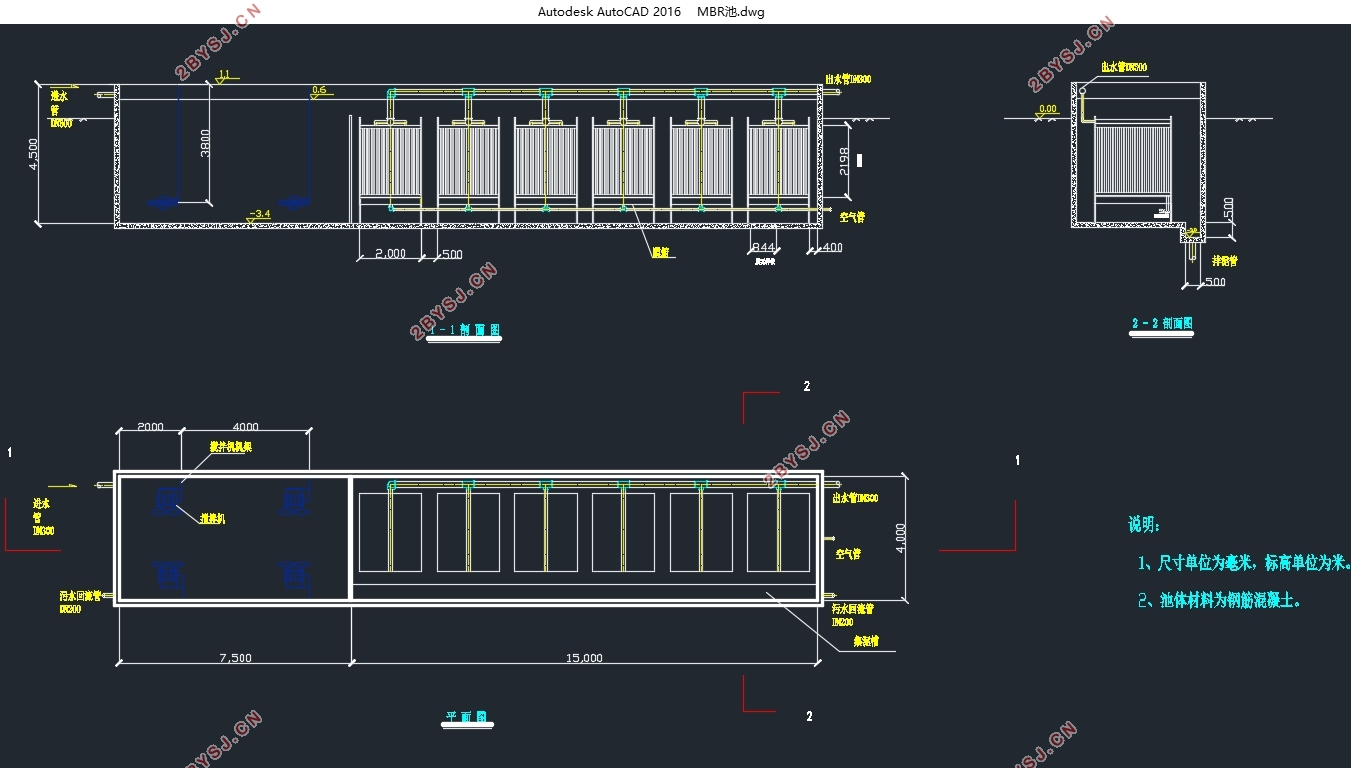

  4.3 MBR池设计计算    17
    4.3.1膜池的设计    17
    4.3.2曝气系统计算    19
    4.3.3膜的维护设计    20
    4.3.4污泥回流系统设计    22
    4.3.5自吸泵的选型    23
  4.4消毒池的计算    23
    4.4.1设计参数    23
    4.4.2设计计算    23
  4.5污泥脱水间计算    25
5. 污水厂总体布置    26
  5.1主要构(建)筑物与附属建筑物    27
  5.2污水厂平面布置    27

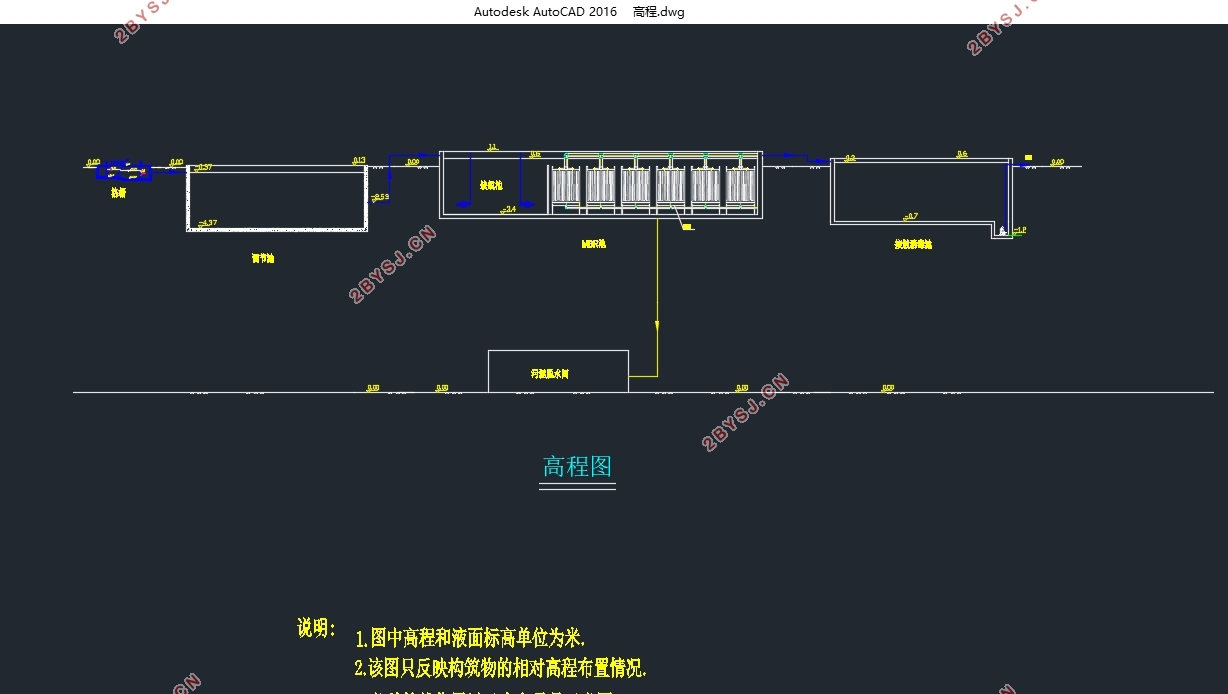

  5.3高程确定    30
  5.4水泵总扬程计算    30
  5.5自控系统设计说明    30
6.结论....................................................31
参考文献.................................................33
致谢.....................................................34
