某啤酒公司天长分厂2500吨污水处理工程设计(含CAD图)

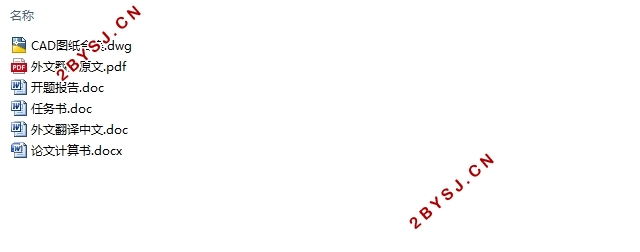

某啤酒公司天长分厂2500吨污水处理工程设计(含CAD图)(任务书,开题报告,外文翻译,论文计算书13400字,CAD图15张)
摘要
本设计是一个2500吨/天的啤酒污水处理厂的设计，初步定下工艺为预处理+UASB+氧化沟+消毒的流程。啤酒废水的特点是含有大量可生化性良好的有机物， COD、 BOD指标高，有一定碱度，而且水质水量波动大。所以预处理工艺定为粗格栅过滤后进入调节池再由泵提升至絮凝沉淀池，加少量酸中和，预处理完毕后再进入后续处理设施。该工艺的主体是UASB+氧化沟的设计，即先由UASB工艺通过厌氧反应将COD值降到一个合理的范围，再由氧化沟的好氧生物处理将COD降至目标值。UASB工艺占地面积小，适用于处理水量不大的调节；氧化沟工艺处理流程简单，耗能少，后续管理也较为方便。氧化沟处理过后进入二沉池沉淀，之后再进行消毒处理后即可进入园区污水管网。
关键词：啤酒污水  UASB氧化沟预处理

ABSTRACT
This design is the design of a 2500 tons/day brewery wastewater treatment plant and initially determined the process of pretreatment + UASB + oxidation ditch + disinfection. Brewery wastewater is characterized by a large number of biodegradable organic compounds, high COD and BOD indicators, and large fluctuations in water quality and quantity. Therefore, the pretreatment process is defined as coarse grille filtration, which enters the regulating tank and then rises from the pump to the flocculation sedimentation tank. After the pretreatment, it enters the follow-up treatment facilities. The main body of this process is the design of UASB + oxidation ditch, which first reduces COD value to a reasonable range through anaerobic reaction by UASB process, and then reduces COD value to target value by aerobic biological treatment of oxidation ditch. The UASB process covers a small area and is suitable for adjusting the amount of treated water. The oxidation ditch process is simple with less energy consumption and convenient for subsequent management. After the oxidation ditch is treated, it is deposited in the secondary sedimentation tank and then disinfected to enter the sewage pipe network of the park.
keywords：brewery wastewater；UASB；oxidation ditch；pretreatment
 
某啤酒厂天长分公司位于滁州天长市城西开发区，该啤酒厂具备年产啤酒12万吨的能力，该啤酒厂废水排放规律是：正常情况下，8：00—18：00排水量较大，其余时间较小(0：00一7：00最低)，水质随废水量变化。水量大时(如洗罐水)污染物浓度高，反之则低。包装车间用碱浓清洗玻璃瓶，每周更换一次，排出的浓碱液使pH值偏高。目前，该厂废水总排放量约2200m3／d，要求本次工程按照2500m3/d设计。
1.2原水水量及水质分析
1.2.1 原水水量计算
污水量Qd=2500t/d=2500m³/d=104.167m³/h=0.0289m³/s=28.9L/s
取变化系数KZ=2，
则最大时流量Qmax=KZ×Qd=2×28.9L/s=57.8L/s
1.2.2 水质分析及处理程度
原水水质及出水要求
    废水种类    来源    废水量（部分废水/总废水）/%    COD/mg•L-1    高低浓度废水COD/mg•L-1    总排放口COD/mg•L-1    总排放口BOD/mg•L-1    总排放口SS/mg•L-1
原水水质    高浓度有机废水    麦槽水、糖化车间刷锅水等    5-10    20000-40000    4000-6000    1000-1500    600-800    400-600
        发酵车间前酵罐、后酵罐洗涤水、洗酵母水等    20-25    2000-3000
    低浓度有机废水    制麦车间浸麦水、刷锅水、冲洗水等    20-25    300-400    300-700
        灌装车间酒桶酒瓶洗涤水、洗棉水等    30-40    500-800
    冷却水以及其他    各种冷凝水、冷却水、杂菌水等    无污染物        <100
排放标准                        100    20    70


目录
第一章基本资料    1
1.1 基本资料    1
1.2原水水量及水质分析    1
1.2.1 原水水量计算    1
1.2.2 水质分析及处理程度    1
1.3 工艺选择    2
第二章水处理工艺比选    3
2.1 生物处理工艺选择    3
2.1.1 SBR工艺的工艺特点    3
2.1.2.生物接触氧化的工艺特点    4
2.1.3.氧化沟工艺的特点    4
2.2工艺的确定    5
第三章水处理工艺设计计算    6
3.1 格栅计算    6
3.1.1 设计参数    6
3.1.2格栅设计计算    6
3.1.3 格栅除污机的选择    9
3.2调节池的设计计算    9
3.2.1调节池尺寸    9
3.2.2进出水设计    9
3.3提升泵的选择与布置    10
3.3.1选泵要点    10
3.3.2提升泵的选择    10
3.4机械絮凝池设计计算    10
3.5斜管沉淀池设计计算    14
3.5.1斜管沉淀池尺寸    14
3.5.2沉淀池进出水系统    15
3.6 UASB反应器的设计计算    16
3.6.1设计说明    16
3.6.2设计参数    16
3.6.3设计计算    17
3.7 氧化沟的设计计算    22
3.7.1 设计基本参数    22
3.7.2 好氧区容积V1    22
3.7.3 缺氧区容积V2    22
3.7.4 厌氧区容积V3    23
3.7.5 氧化沟总容积V与停留时间T    23
3.7.6 需氧量    24
3.7.6.1 污水需氧量AOR    24
3.7.7 氧化沟尺寸    25
3.8二沉池集配水井计算    26
3.8.1设计参数    26
3.8.2设计计算    26
3.9竖流式沉淀池设计计算    28
3.9.1 二沉池设计要求：    28
3.9.2 设计参数    29
3.9.3 设计计算    29
3.9.4 二沉池进、出水系统设计    31
3.10 接触消毒    32
3.10.1 设计依据    32
3.10.2 设计计算    33
3.10.3 加氯机的选择    34
3.10.4 氯库及加氯间的设计    35
3.11计量及出水设备    35
3.11.1巴氏计量槽设计    36
3.11.2出水管    38
第四章污泥处理系统    39
4.1贮泥池设计计算    39
4.1.1进泥量计算    39
4.1.2贮泥池尺寸    39
4.2输泥泵    39
4.3污泥脱水车间    39

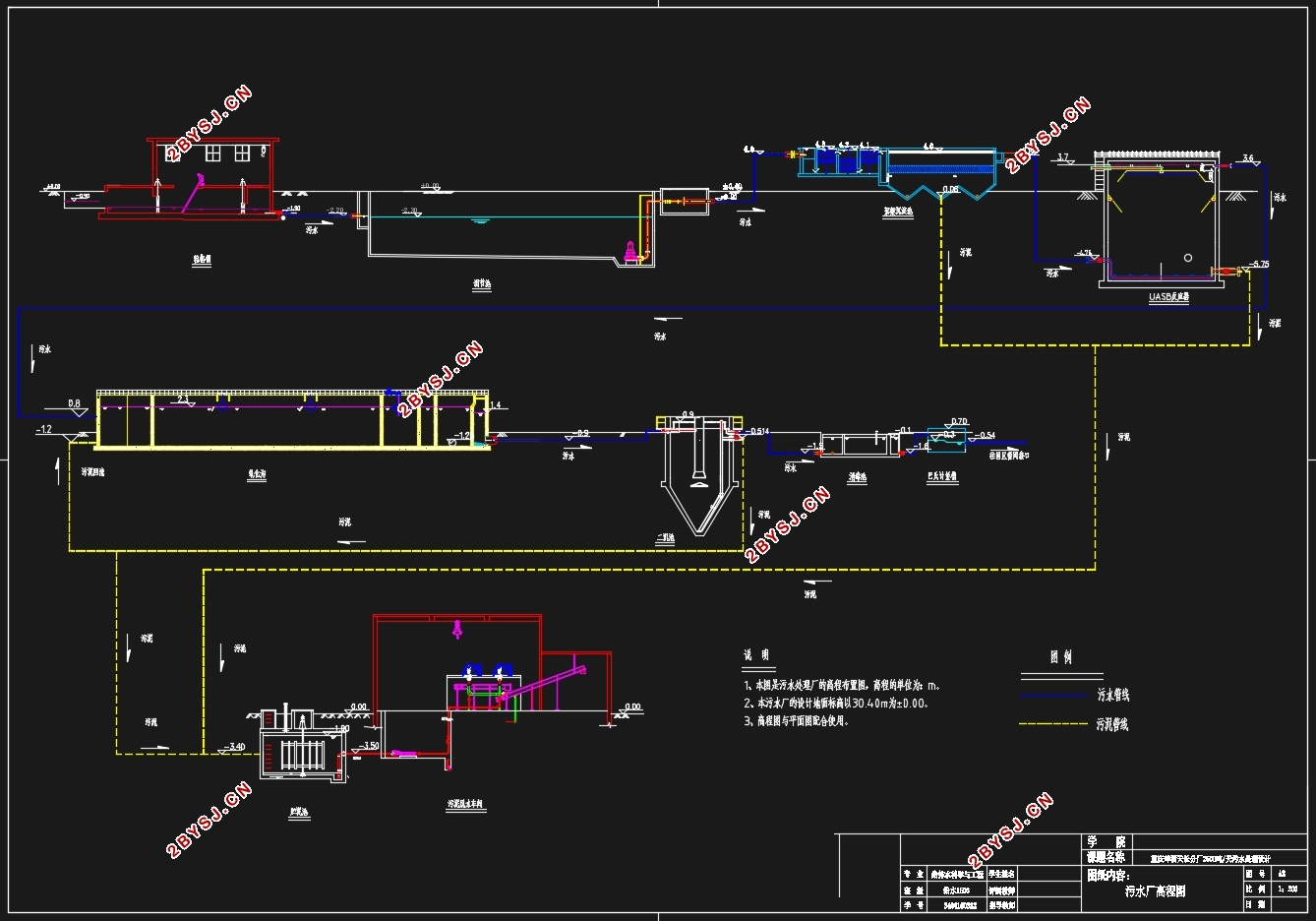

第五章污水厂平面与高程布置    41

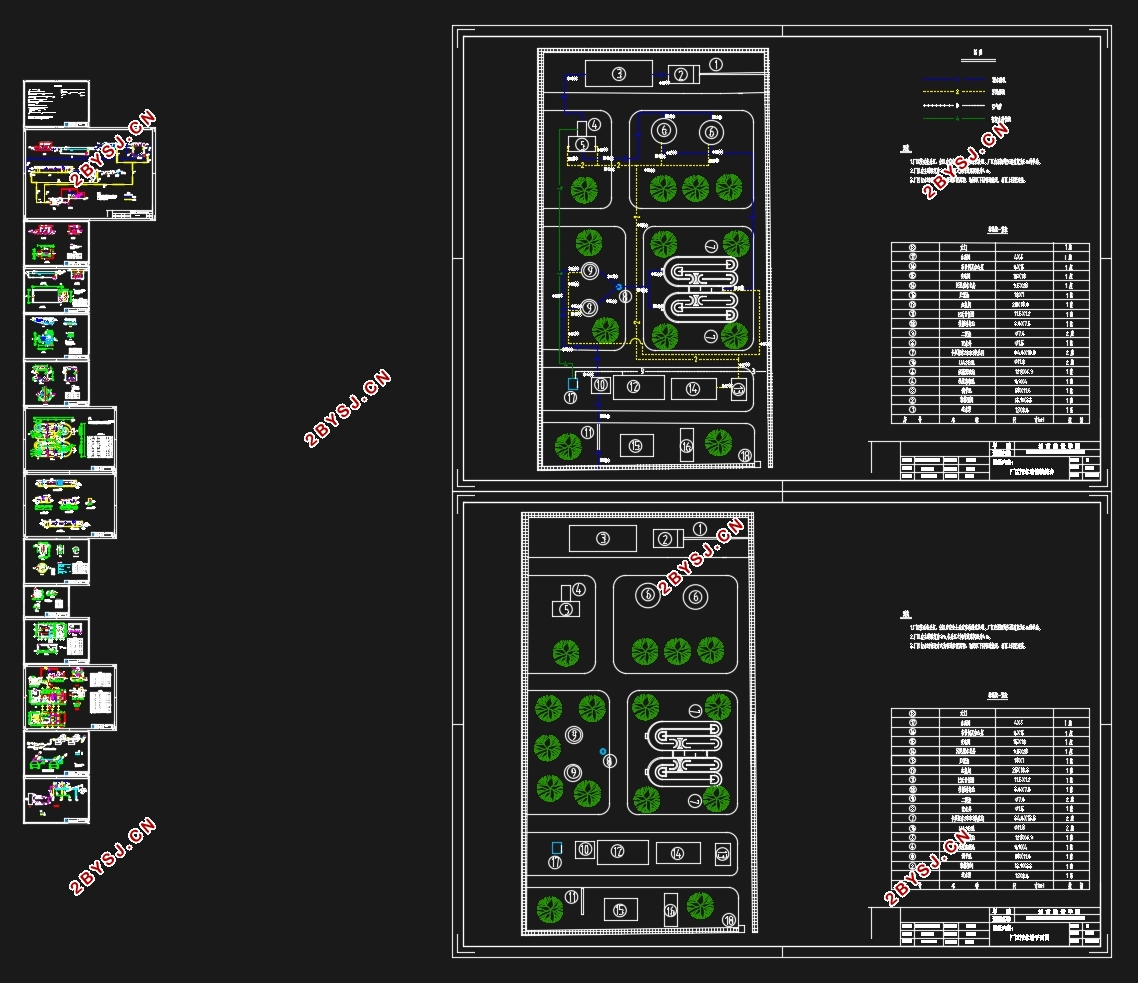

5.1 平面布置    41
5.2 高程布置    41
参考文献    43
