三层5740平米南京某材料有限公司厂房设计(含建筑结构图,施工组织)
无需注册登录,支付后按照提示操作即可获取该资料.

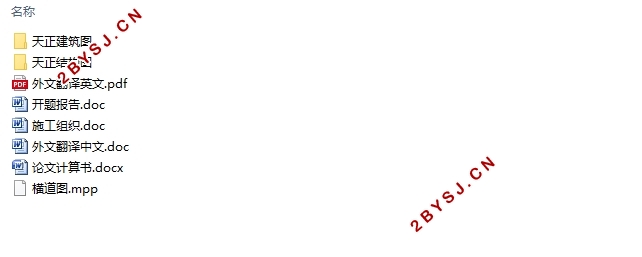

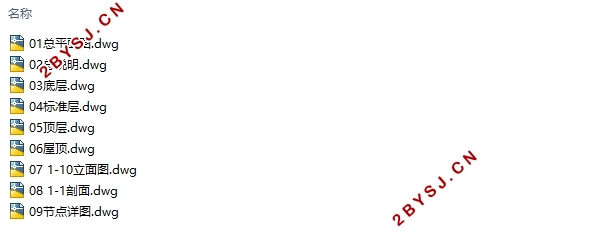

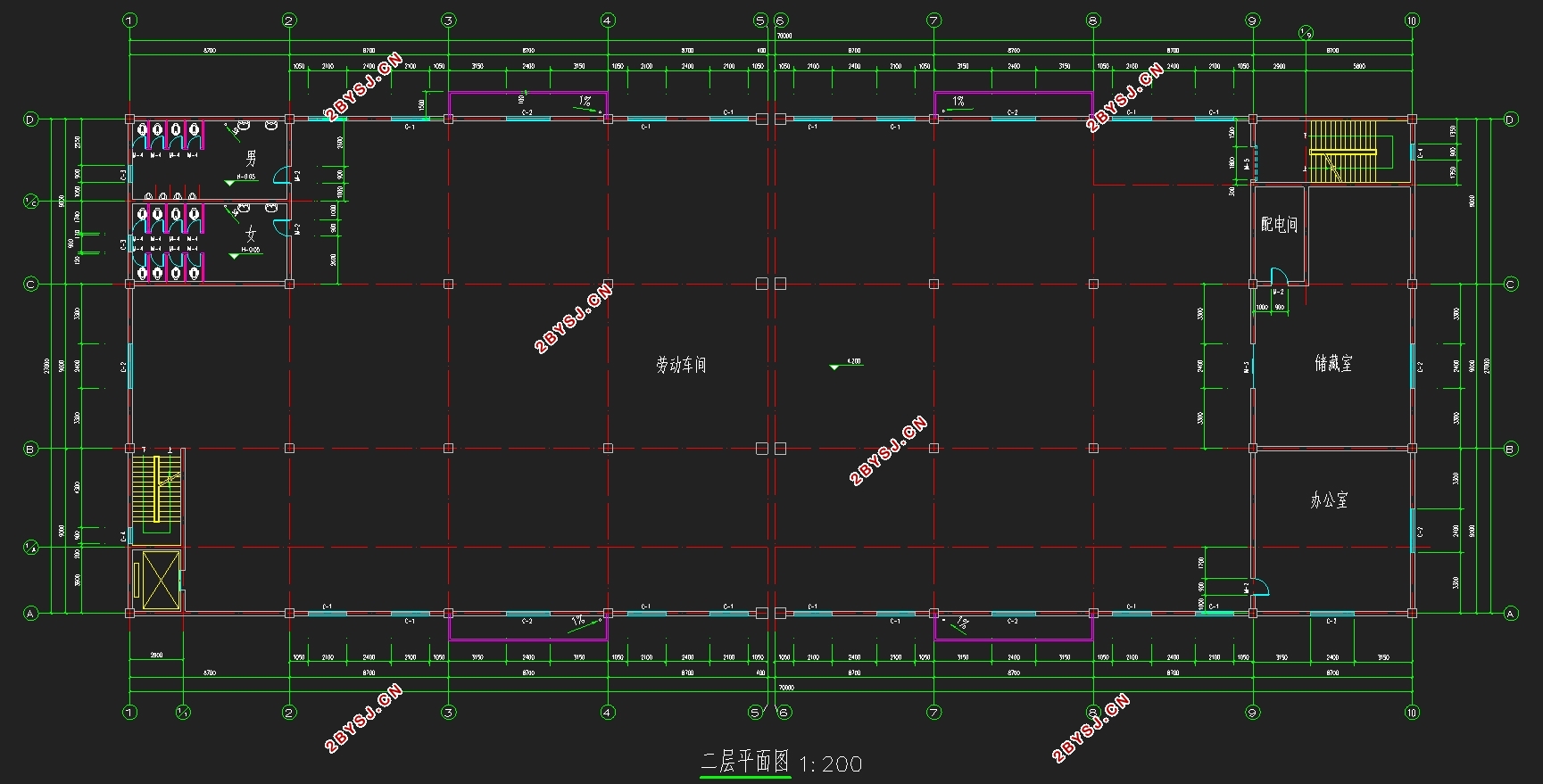

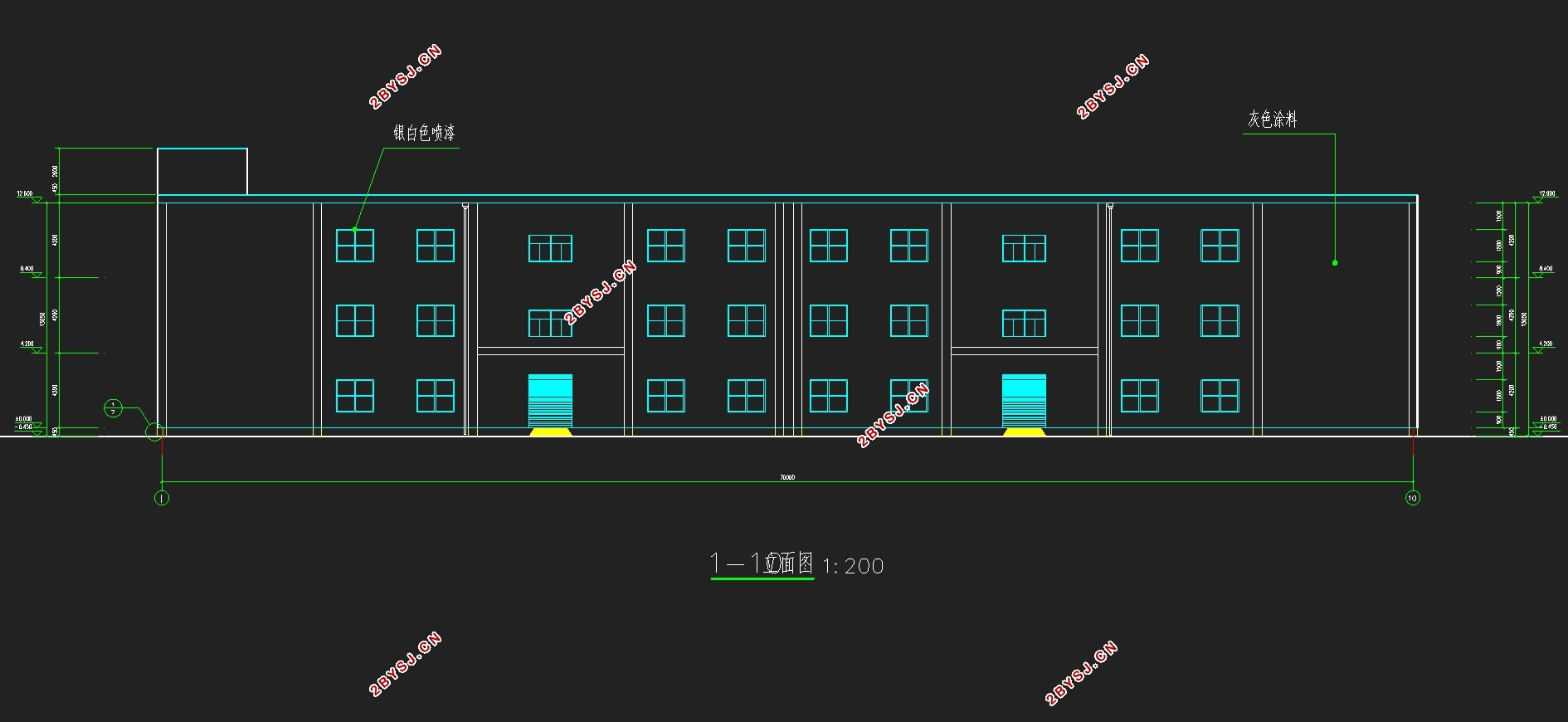

三层5740平米南京某材料有限公司厂房设计(含建筑结构图,施工组织)(开题报告,外文翻译,论文计算书8000字,施工组织22000字,CAD建筑图9张,CAD结构图12张,横道图)
摘 要
本设计主要进行了结构方案中横向框架④轴框架的抗震设计。在确定框架布局之后,先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期,进而按底部剪力法计算水平地震荷载作用下大小,进而求出在水平荷载作用下结构内力(弯矩、剪力、轴力)。接着计算竖向荷载(恒载、活荷载以及雪荷载)组合作用下的结构内力,结合EXCEL软件进行验算,并找出最不利的一组或几组内力组合。选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计(完成了平台板、梯段板、平台梁等构件的内力和配筋计算及施工图绘制)、楼盖的设计(完成了板的配筋和梁的配筋)、基础的设计等。
【关键词】:框架结构 结构计算 抗震设计
Abstract
The purpose of the design is to do the anti-seismic design in the longitudinal frames of axis④.When the directions ofthe frames is determined, firstly the weight of each floor is calculated. Then the vibrate cycle is calculated by utilizing the peak-displacement method, then making the amount of the horizontal seismic force can be got by way of the bottom-shear force method. Then seismic force can be assigned according to the shearing stiffness of the frames of the different axis. Then the internal force (bending moment, shearing force, axial force & snow force) in the structure under the horizontal loads can be easily calculated. After the determination of the internal force under the dead and live loads, the combination of internal force can be made by using the Excel software, whose purpose is to find one or several sets of the most adverse internal force of the wall limbs and the coterminous girders, which will be the basis of protracting the reinforcing drawings of the components. The design of the stairs is also be approached by calculating the internal force and reinforcing such components as landing slab, step board and landing girder whose shop drawings are completed. The design of floors lab, foundation and floorslab is also be completed in the end.
【Keywords】: frames structures, structural design, anti-seismic design.
工程概况
根据该房屋的使用工程及建筑设计要求,进行了平立面及剖面的设计,主体结构为3层,一层层高为5.8m,其他层高为4.2m。填充墙采用加气混凝土砌块,内外墙240m.
