四层3600平米某集团宿迁分公司职工公寓楼设计(含建筑图结构图)

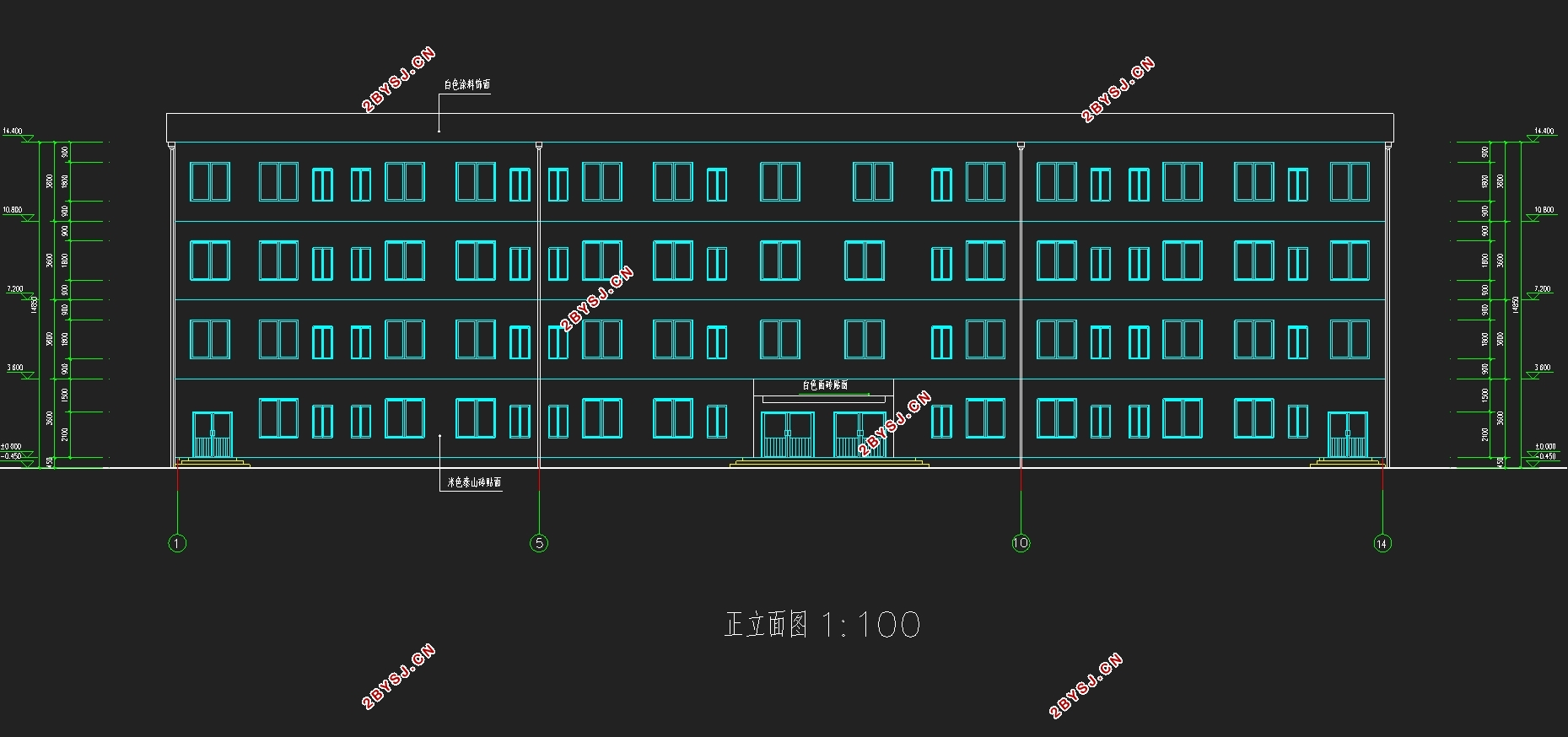

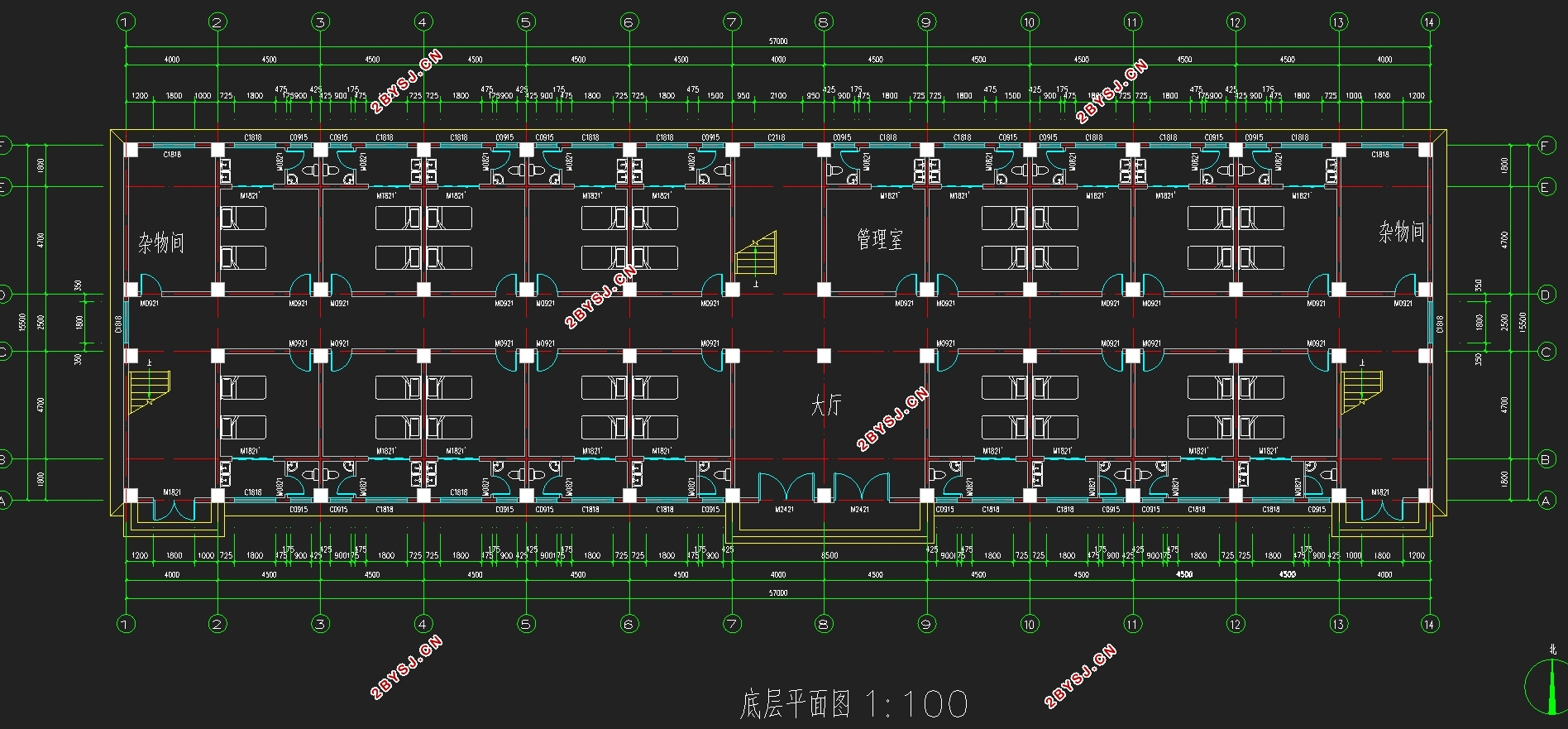

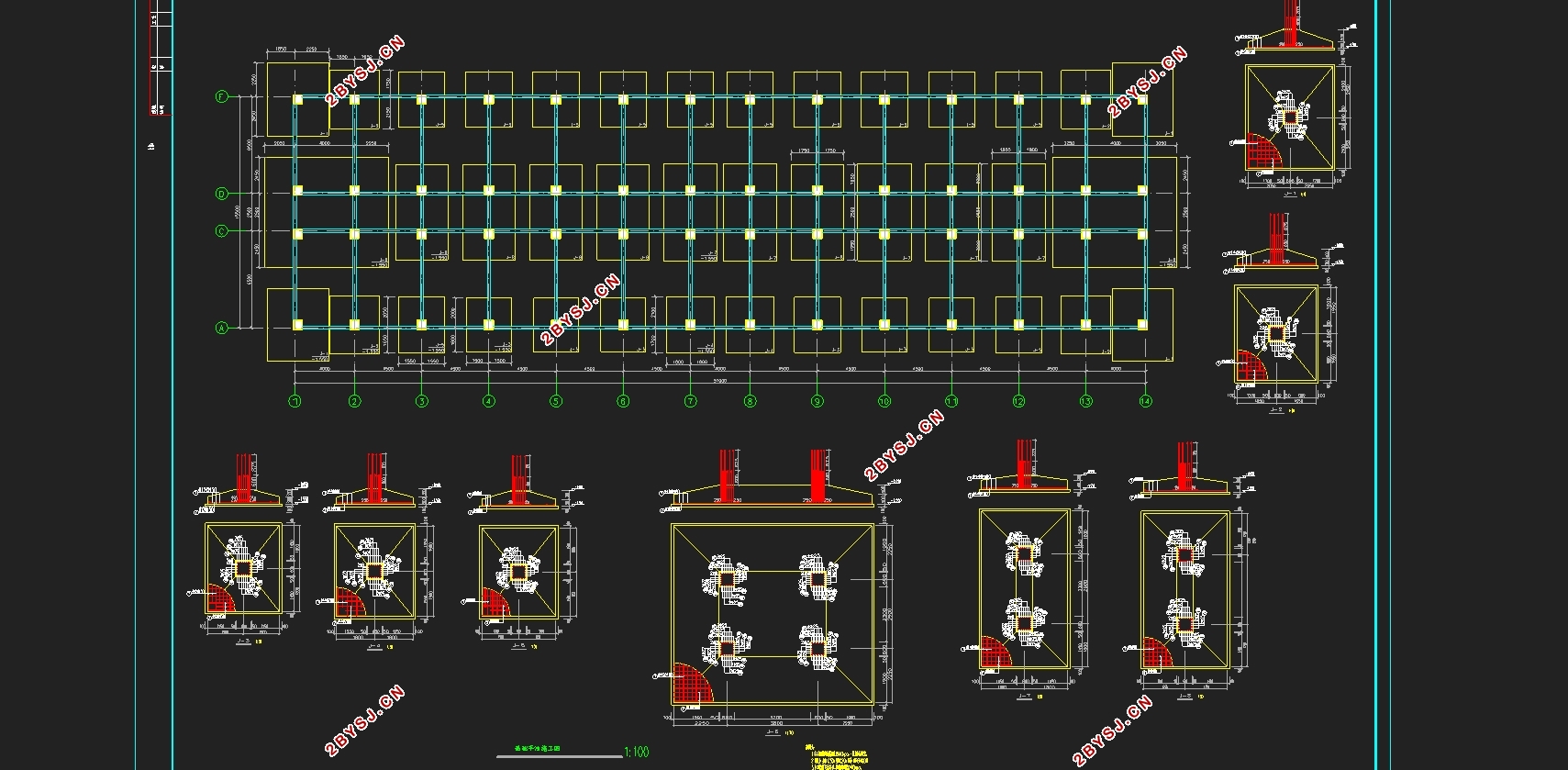

四层3600平米某集团宿迁分公司职工公寓楼设计(含建筑图结构图)(开题报告,论文计算书20000字,CAD建筑图9张,CAD结构图13张)
摘要
本文为江苏省宿迁市华西集团宿迁分公司职工公寓楼结构设计计算书，本工程采用框架结构，主体为四层，本地区抗震设防烈度为8度，设计基本地震加速度值为0.3g，场地类别为II类场地。楼﹑屋盖均采用现浇钢筋混凝土结构。
本设计贯彻实用、安全、经济、美观的设计原则。按照建筑设计规范，认真考虑影响设计的各项因素。根据结构与建筑的总体与细部的关系。
本设计主要进行了结构方案中横向框架第6轴抗震设计。在确定框架布局之后，先进行了层间荷载代表值的计算,接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载及活荷载）作用下的结构内力，并找出最不利的一组或几组内力组合，选取最安全的结果计算配筋并绘图。本设计采用独立基础，并对基础进行了受力和配筋计算。
整个结构在设计过程中，严格遵循相关的专业规范的要求，参考相关资料和有关最新的国家标准规范，对设计的各个环节进行综合全面的科学性考虑。总之，适用、安全、经济、使用方便是本设计的原则。设计合理可行的建筑结构方案是现场施工的重要依据。
[关键词]：公寓楼，框架结构

1.1 工程概况
本工程位于江苏省宿迁市，为华夏集团宿迁分公司职工公寓楼。建筑场地长宽约 ，建筑面积约 ，为3跨四层钢筋混凝土规则框架，标准层高3.6m,主要跨度6～6.5m。建筑结构安全等级为二级，设计使用年限为50年。
1.2 设计原始数据
1.建设地点：江苏省宿迁市
2.内容：华夏集团宿迁分公司职工公寓楼
3.工程地质资料
（1）建筑场地天然地面绝对标高20m。天然地面下厚1.0m左右为人工杂填土，地基承载力标准值 ；其下为1.25m粉质粘土 ；然后为粉砂，厚7～10m， 。地下水位位于地表下0.75m，无侵蚀性。
（2）基础形式：柱下独立基础
4.结构和场地地震效应
（1）本工程为多层框架结构，建筑结构的安全等级为二级。
（2）拟建场地抗震设防烈度8度，抗震等级为二级，设计基本地震加速度值为0.3g，设计地震分组为第一组，特征周期为0.35s。
（3）工程场地Ⅱ类。
（4）按“建筑工程抗震设防类标准”，本工程为丙类建筑。
