四层3550平米常州市某中学试验楼设计(含建筑图结构图)

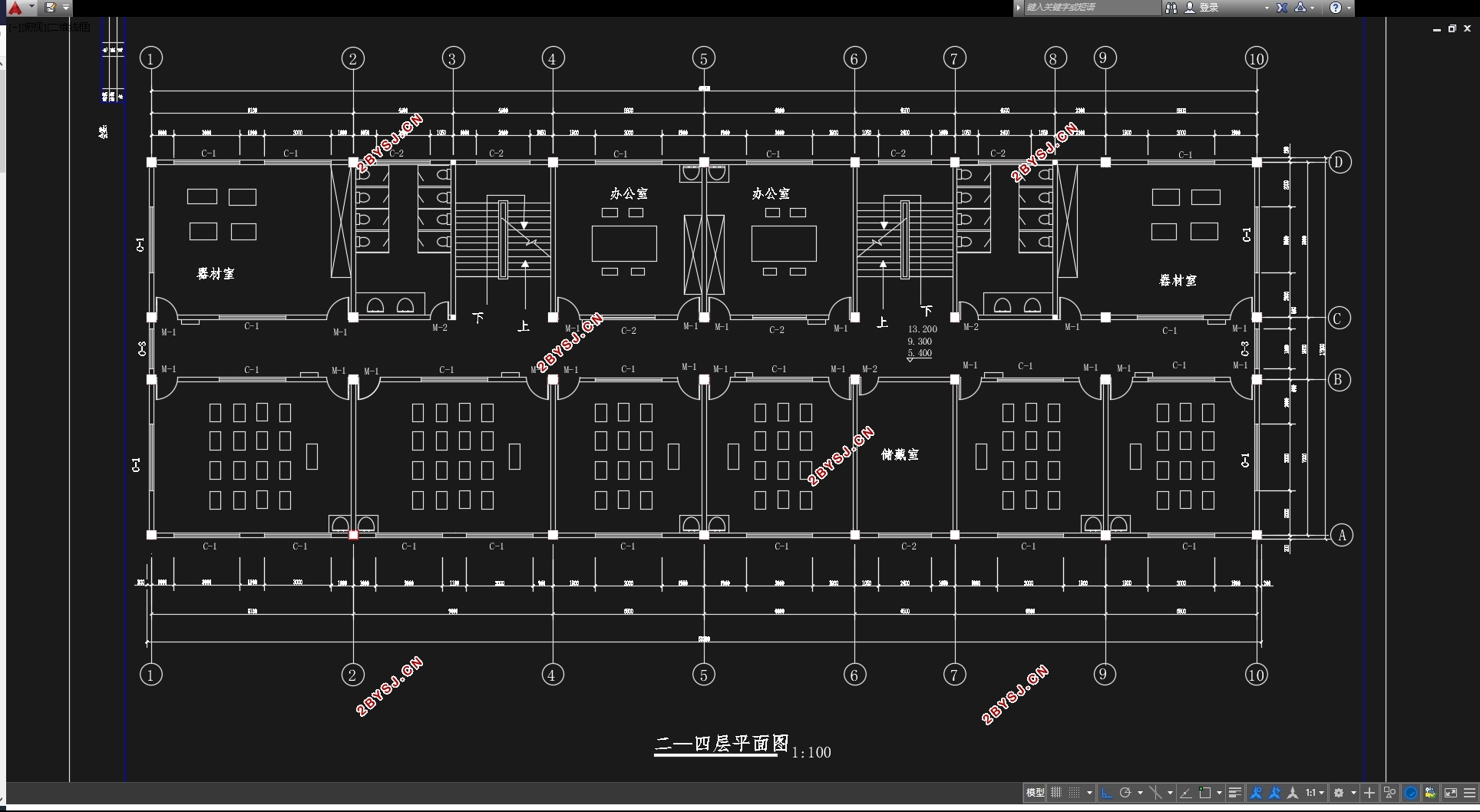

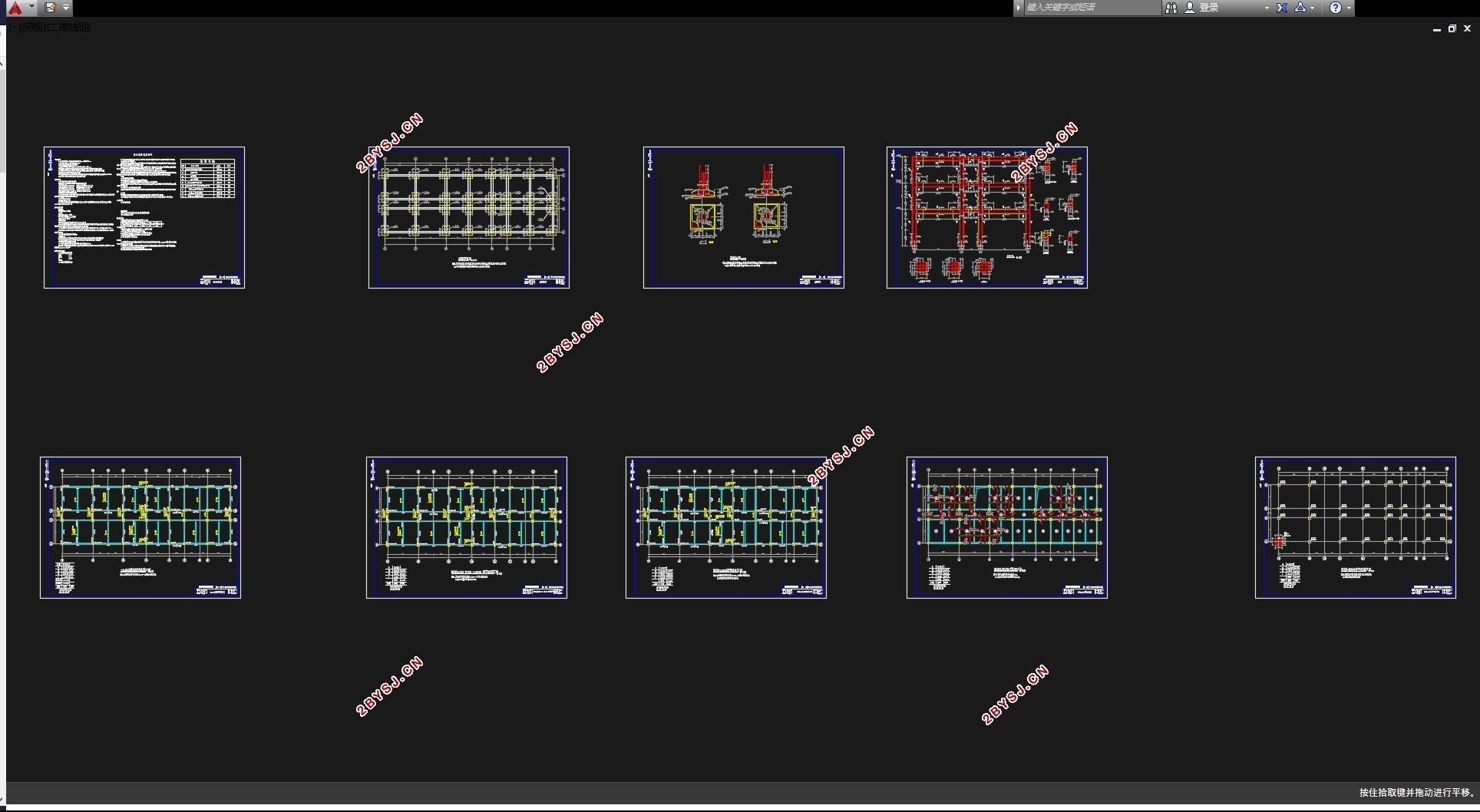

四层3550平米常州市某中学试验楼设计(含建筑图结构图)(任务书,开题报告,论文计算书12000字,CAD建筑图8张,CAD结构图8张)
摘要
本毕业设计题目是常州市某中学试验楼设计，结构体系为四层钢筋混凝土框架结构，柱网横向尺寸（7.0+2.8+7.0）m，纵向尺寸（6.8*2+4.5+6.8*2+4.5+6.8*2）m，底层层高5.4m，其余层高为3.9m，建筑面积为3550㎡。
本设计计算书内容主要包括：构件尺寸的初步确定、框架的计算简图、荷载计算、框架在水平及竖向荷载作用下的内力分析、内力组合、梁柱截面设计、板设计、楼梯设计及基础设计。其中地震作用采用底部剪力法确定，水平荷载作用下的内力采用D值法计算，竖向荷载作用下的内力采用迭代法计算。内力组合考虑无地震作用效应组合和有地震作用效应组合两种情况。由于此框架属于三级框架，所以没有进行节点抗震设计，但是在梁柱截面设计时采用了“强柱弱梁”的设计原则。楼梯采用板式楼梯。基础采用桩基础。
在设计过程中采用电算对手算结果进行校核，及时发现设计中的错误以及与电算不同的部分，找出原因。
关键词：框架结构，内力组合，截面设计，独立基础

Abstract
The theme of this graduation design is a six-story dormitory in Ningbo city，the structure system is a five stories reinforced concrete framework, the transverse dimension of column grid is （7.0+2.8+7.0）m, the longitudinal dimension of column grid is（6.8*2+4.5+6.8*2+4.5+6.8*2）m, the height of first floor is 5.4m, the height of other floor is 3.9m,the total building area is 3550 sq.m.
The content of this design calculation include: defining magnitude of frame members and calculated sketch of frame, counting loads, calculating internal force of section underlying horizontal and vertical loads, combining internal force, designing section of beams and columns and plate and staircase, and design of the foundation. Horizontal earthquake load is calculated by equivalent base shear method, internal force is calculated underlying horizontal loads by D value method，internal force is calculated underlying vertical loads by iterative method. Earthquake is and not is considered in Combination of internal force. For this frame belonging to third class frame, not counting intersection of beams and columns, but this design obeys the design philosophy of “strong column and weak beam”. Staircase is plate-type. The foundation is pile.
Hand computation is checked by computer in the course of counting, aiming to finding
error and analyzing reason.
Key words：Frame structure，Combination of internal force, Section design，Pile

题目：常州某学校试验楼
根据建筑方案图，本工程结构为四层钢筋混凝土框架结构，建筑面积约3453.76㎡。建筑底层平面图、二~四层平面图、顶层平面图见图3~图5，1-10立面图见图6，A~B立面图和1-1剖面图见图7，细部详图见图8~图9，其他条件如下：
1.1 气象资料
基本风压及基本雪压按《建筑结构荷载规范》GB5009-2012采用。
基本风压值：  W0=0.40KN/㎡
基本雪压值：  S0=0.35KN/㎡


目  录
摘要……………………………………………………………………………………………I
ABSTRACT…………………………………………………………………………………II
第一章 设计资料及要求…………………………………………………………………1
1.1 气象资料………………………………………………………………………………1
1.2 工程地质资料…………………………………………………………………………1
1.3 抗震设防烈度…………………………………………………………………………1
1.4 荷载资料………………………………………………………………………………1
第二章 框架结构布置及计算简图………………………………………………………3
2.1 确定计算简图…………………………………………………………………………3
2.2 梁、柱截面尺寸………………………………………………………………………3
2.3 材料强度等级…………………………………………………………………………4
2.4 荷载计算………………………………………………………………………………4
2.4.1屋面横梁竖向线荷载标准值…………………………………………………4
2.4.2楼面横梁竖向线荷载标准值…………………………………………………5
2.4.3屋面框架节点集中荷载标准值………………………………………………6
2.4.4楼面框架节点集中荷载标准值………………………………………………7
2.4.5风荷载…………………………………………………………………………8
2.4.6地震作用………………………………………………………………………8
第三章 框架内力计算……………………………………………………………………13
3.1 恒载作用下的框架内力……………………………………………………………13
3.1.1 弯矩分配系数…………………………………………………………………13
3.1.2 杆件固端弯矩…………………………………………………………………15
3.1.3 节点不平衡弯矩………………………………………………………………16
3.1.4 内力计算………………………………………………………………………16
3.2 活载作用下的框架内力………………………………………………………………20
3.2.1 梁固端弯矩……………………………………………………………………20
3.2.2 本工程考虑如下四种最不利组合……………………………………………20
3.2.3 各节点不平衡弯矩……………………………………………………………20
3.2.4内力计算………………………………………………………………………21
3.3 地震作用下横向框架的内力计算……………………………………………………25
3.3.1 0.5(雪+活)重力荷载作用下横向框架的内力计算…………………………25
    3.3.2 地震作用下横向框架的内力计算……………………………………………30
第四章 框架内力组合……………………………………………………………………32
第五章 框架梁柱截面设计………………………………………………………………38
第六章 楼梯结构计算书设计…………………………………………………………57
6.1 梯段板计算……………………………………………………………………………57
6.1.1  荷载计算……………………………………………………………………57
6.1.2  内力计算……………………………………………………………………58
6.1.3  配筋计算……………………………………………………………………58
6.2 休息平台板计算………………………………………………………………………59
6.2.1 荷载计算………………………………………………………………………59
6.2.2 内力计算………………………………………………………………………59
6.3 梯段梁TL1计算………………………………………………………………………59
6.3.1 荷载计算………………………………………………………………………59
6.3.2 内力计算………………………………………………………………………60
6.3.3 配筋计算………………………………………………………………………60
第七章 楼梯结构计算书设计…………………………………………………………61
7.1跨中最大弯矩…………………………………………………………………………61
7.2 C区格…………………………………………………………………………………61
7.2.1 求跨内最大弯矩Mx（G），My（G）…………………………………………61
7.2.2  求支座中点固端弯矩MX（G），My（G）……………………………………62
7.3 G区格…………………………………………………………………………………62
7.3.1 求跨内最大弯矩Mx（G），My（G）………………………………………62
7.3.2 求支座中点固端弯矩MX（G），My（G）……………………………………63
第八章  基础设计…………………………………………………………………………65
8.1 荷载计算………………………………………………………………………………65
8.2 确定基础底面积………………………………………………………………………66
8.2.1 A柱……………………………………………………………………66
8.2.2 B柱……………………………………………………………………67
8.3 地基抗震验算………………………………………………………………67
 8.4 基础结构设计………………………………………………………………68
结束语………………………………………………………………………………71
参考文献…………………………………………………………………………72
致谢………………………………………………………………………………73
