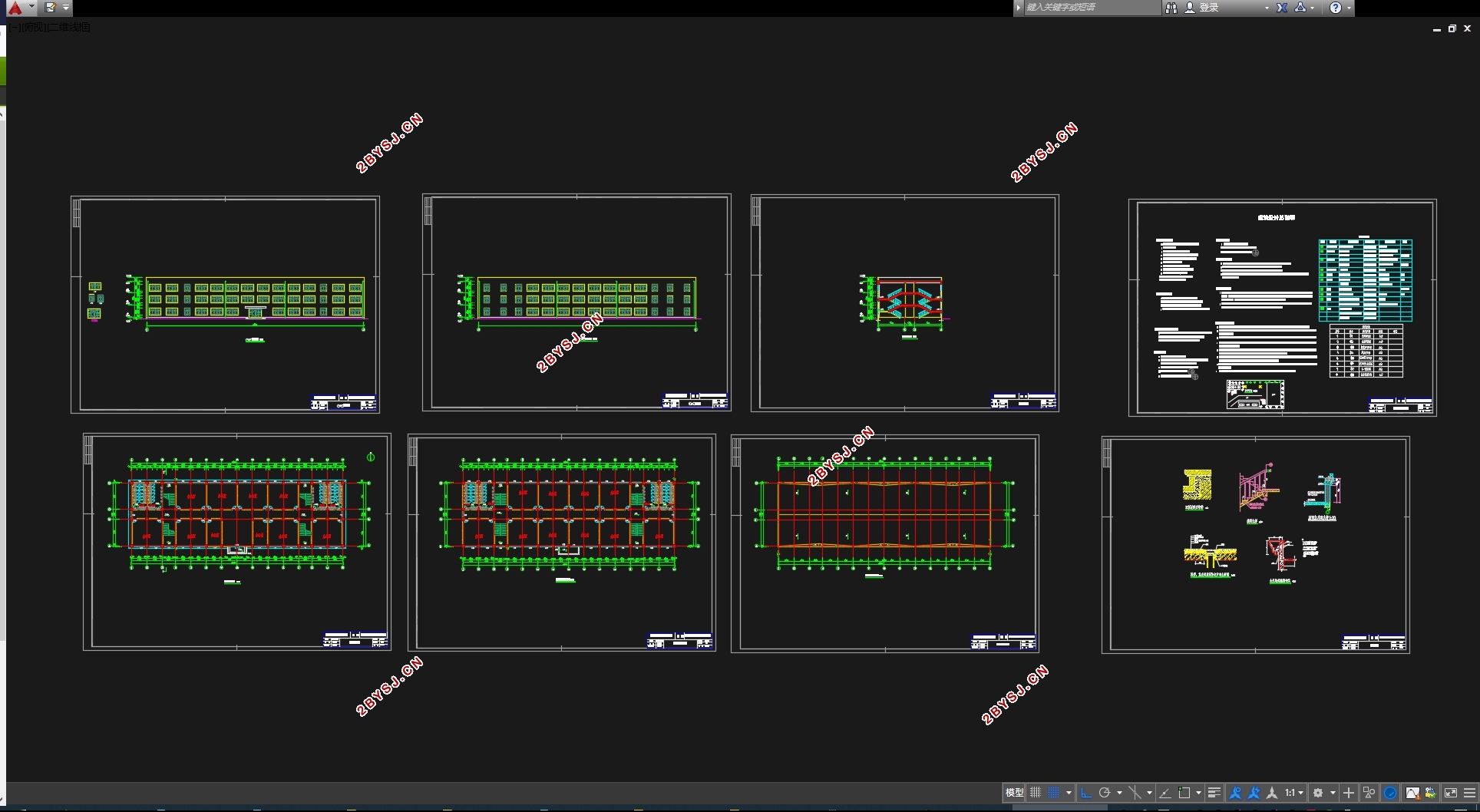

三层3120平米淮安某公司办公楼设计(含建筑图结构图)(任务书,开题报告,设计计算书15000字,CAD建筑图7张,CAD结构图7张)
摘要:本次毕业设计题目为绵阳市华阳集团办公综合楼设计。设计内容包括建筑设计、结构设计。本设计主体为三层;底层3.3米,总建筑面积近为3120平方米,室内外高差为0.50米,本工程设定相对标高±0.000,功能上满足人们智能办公的使用要求,能够充分的利用有限的空间使布局更加合理。
本工程采用钢筋混凝土框架结构,建筑抗震设防烈度为7度,基础采用柱下独立基础,楼梯采用板式楼梯。结构计算包括手算和电算两部分,其中手算部分包括:一榀框架的结构计算,该框架相邻的楼板计算,框架柱下基础的计算,楼板计算。电算部分采用PKPM结构设计软件进行分析计算。
通过毕业设计,综合应用四年的所学的专业知识,使我的专业水平得到很大提高,为将来的工作打下了坚实的基础。
关键词:建筑设计 荷载统计 内力组合  构件设计

The Second Design Of Fu An Multy Office Building In Huai An(English Abstract)
   Abstract:The graduation design topic for the design of the office building of MianyangHuayang group.The design includes architectural design, structural design.This design main body into three layers; the bottom 3.3 meters, a total construction area of nearly 2500 square meters, inside and outside elevation 0.50 meters,The project set the relative elevation ± 0, function to meet the requirements of intelligent office of people, can make full use of the limited space layout more reasonable.
     Reinforced concrete frame structure is applied in this project, the construction of 7 degree fortification intensity, based on an independent foundation under column, stairs stairs with plate.
Structure calculation including the hand and computer calculation of two parts,
The hand part includes: computational structure of a frame, the frame flooradjacent calculation, calculation of frame column foundation, floor.Electrical part adopts PKPM structure design software to analyze.
      Through the graduation design, comprehensive application of four years ofprofessional knowledge, make my professional level has been greatly improved,and lay a solid foundation for future work.
Key words:Architectural design;Load statistics;The combination of internal forces;Component design

根据建筑方案图,本工程结构为三层钢筋混凝土框架,建筑面积约2800m2,建筑一层平面图、南立面图、东立面图及剖面图分别见图1-4~图1-7,结构标准层平面及剖面简图如图1-8、1-9所示,其它条件如下:
1.    气象资料
(1)基本风压值:    W0 = 0.40 kN/m2
(2)基本雪压值:    S0 = 0.40 kN/m2
2.    水文地质资料
场地条件:
本工程抗震设防烈度为7度,设计基本地震加速度值为0.10g,设计地震分组为第一组。本工程场地较平坦,室内相对标高0.00相当于绝对标高12.00m。根据地质钻探,该场地土质较均匀,场地上部为新生代沉积成因的粉土,土层分布情况见附表。地下水位较高,在天然地面以下1.2~1.0米处,无侵蚀性。工程场地地质情况较好,无液化土层,属于Ⅱ类场地土。
