某纺织有限公司印染废水处理工程设计(含CAD图)

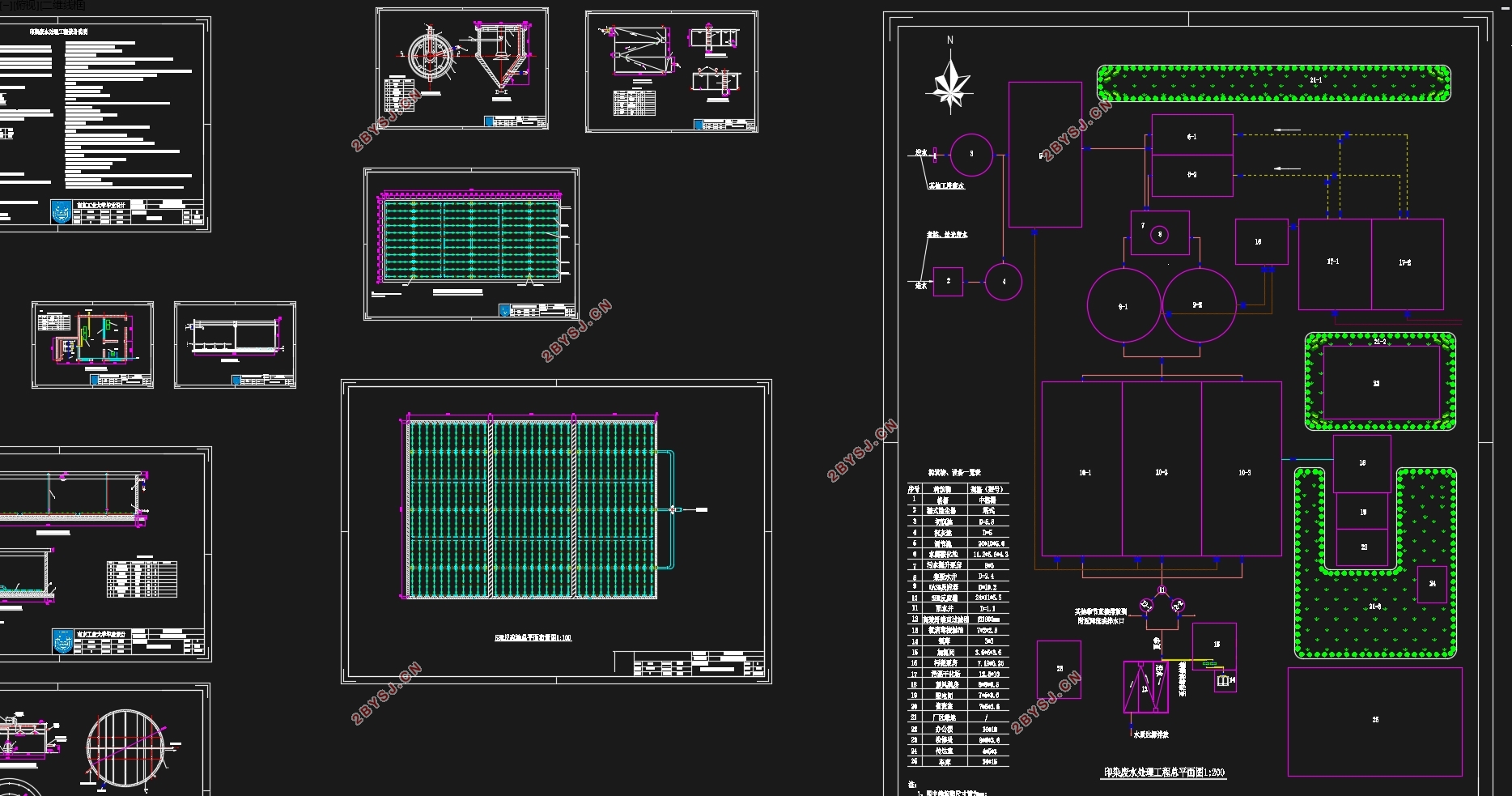

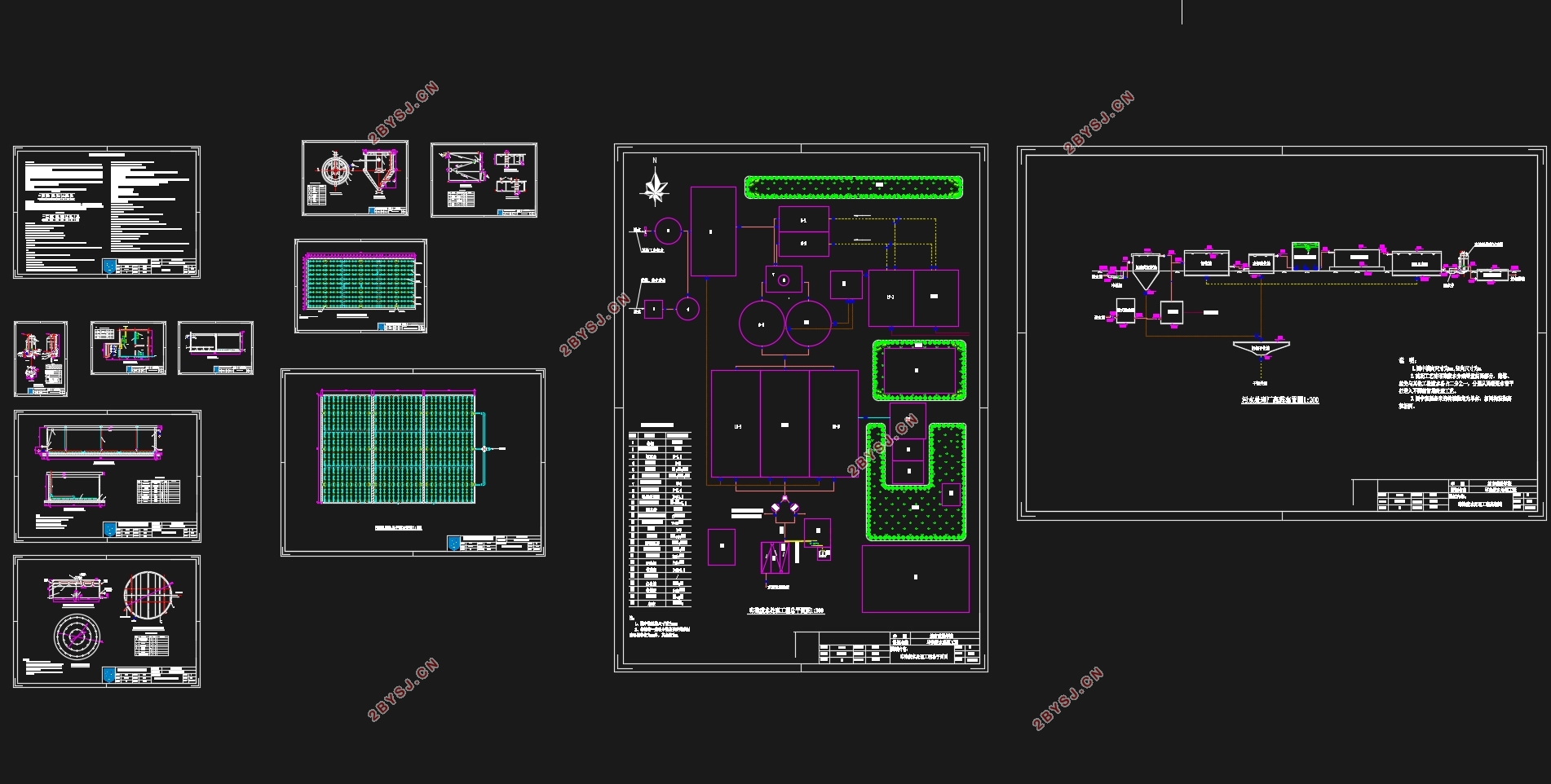

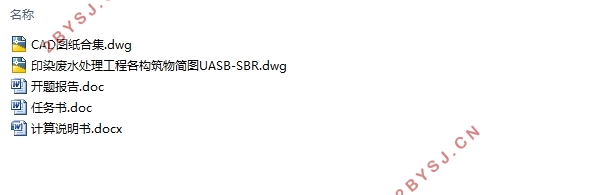

某纺织有限公司印染废水处理工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书21000字,CAD图11张)
摘要
印染废水水量大,污染物浓度高,成分复杂,对水环境的安全构成了严重威胁,印染废水的处理也因之成为了国内外的重点科研课题.针对印染废水的原水水质特征,本设计选择水解酸化-UASB-SBR工艺处理某纺织公司的生产废水,该工艺具有以废治废、投资少、运行费用低、操作简单等特点.在工程的前期处理中,将废水按水质特征划分为煮练丝光废水和其他工段废水,对这两类废水进行不同的先期处理后再一起汇入调节池进行下一步处理.在后续的过滤工艺选择时,摈弃了传统的砂滤池和普通快滤池,而是采用占地面积小、过滤速度快、处理效果更佳的高效纤维束过滤器.另外,根据工程实际情况,氯消毒接触池只在夏季运行,其主要目的是防止病原性微生物随水传播.
关键词:印染废水;水解酸化;UASB-SBR;高效纤维束过滤器

Design of printing and dyeing wastewater treatment engineering
Abstract
Dyeing wastewater water, highconcentrations of pollutants, complex composition, safe water poses a serious threat to the environment, printing and dyeing wastewater treatment consequent become the focus of research projects at home and abroad. For the raw water quality characteristics of printing and dyeing wastewater, this design choice hydrolysis acidification -UASB-SBR process treatment of a textile company in the wastewater, the process has by waste, low investment, low operating costs, simple operation. In the pre-treatment project, the waste water according to the water quality is distinguished for the cook training mercerized wastewater and other waste section, these different types of waste water pre-treatment and then import regulation pool together for further processing.In the subsequent filtration process selection, abandon the traditional sand filter and ordinary rapid filter , instead of using a small footprint, filtering speed, better handling and efficient tow filter. In addition, according to the actual situation of the project, chlorine disinfection contact tank run only in summer, and its main purpose is to prevent pathogenic microorganisms with water spread.
Keywords:printing and dyeing wastewater ; hydrolysis acidification; UASB-SBR; efficient filter tow


目录
摘要    I
Abstract    III
1 前言    1
1.1印染废水    1
1.1.1印染废水现况    1
1.1.2 印染废水的来源    1

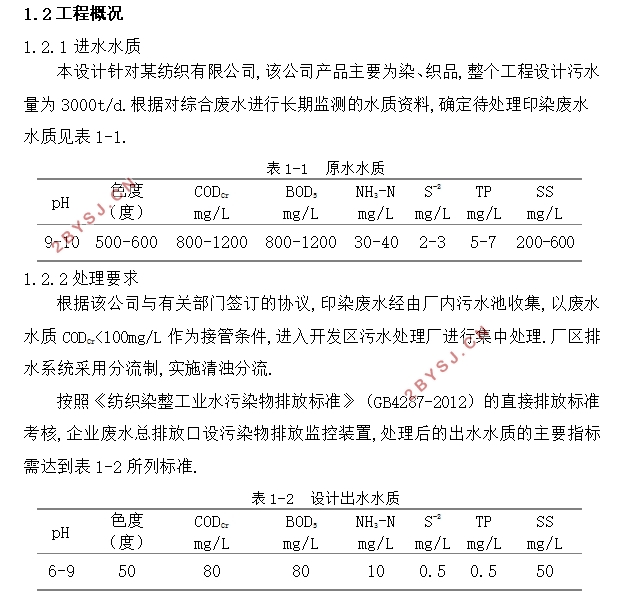

1.2工程概况    2
1.2.1 进水水质    2
1.2.2处理要求    2
1.3 设计原则及设计依据    2
1.3.1印染废水处理工程设计原则    2
1.3.2设计依据    3
2 印染废水处理工艺流程    5
2.1方案确定    5
2.2 水解酸化-UASB-SBR工艺简介    5
3 印染废水各处理单元设计计算    9
3.1设计流量    9
3.2格栅    9
3.2.1格栅的选择    9
3.2.2设计计算    9
3.3 初沉池    10
3.3.1沉淀池类型比选    11
3.3.2设计计算    11
3.4调节池    14
3.4.1调节池的有效容积及尺寸    14
3.4.2 设计计算    14
3.5 水解酸化池    16
3.5.1 设计概述    16
3.5.2设计计算    18

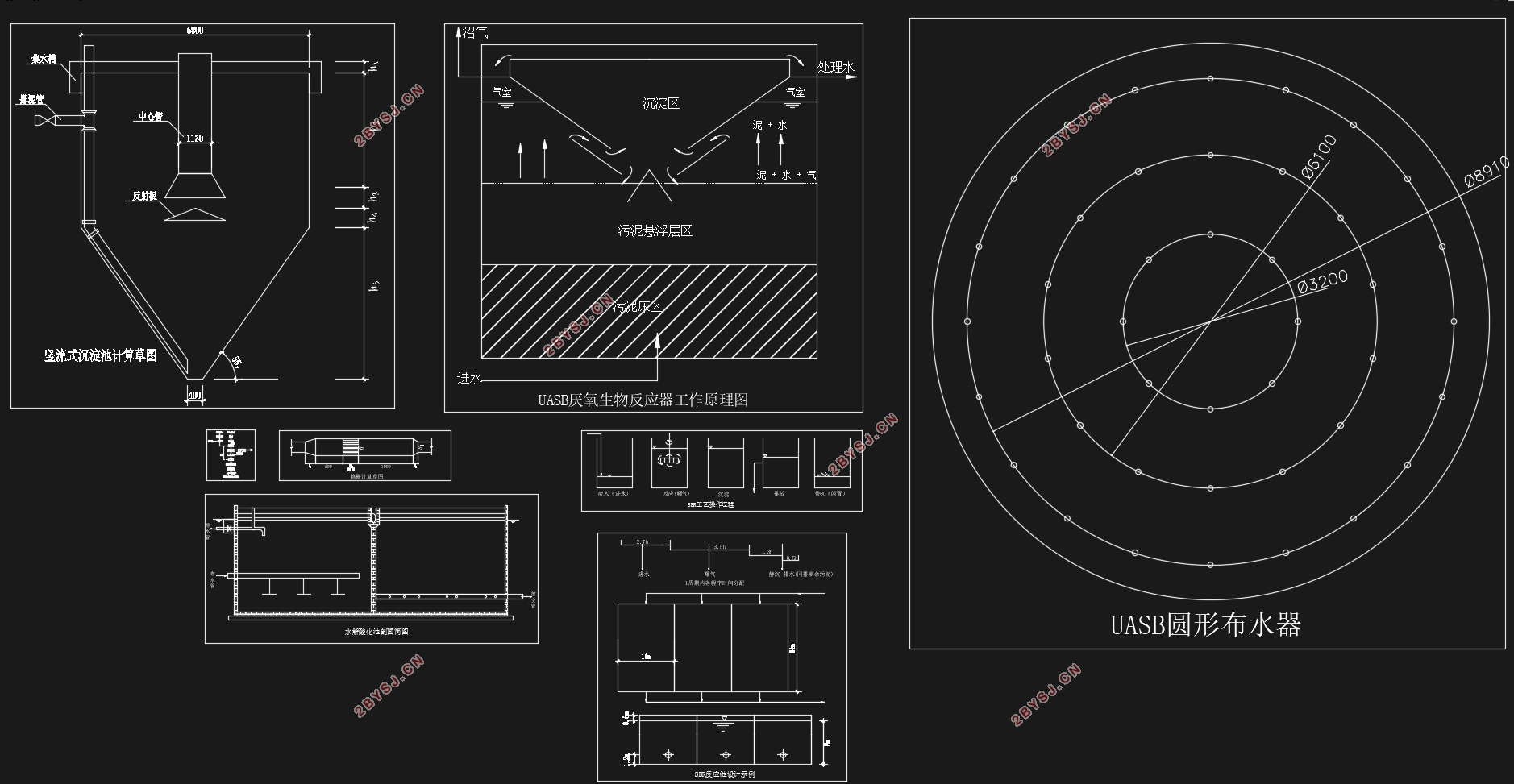

3.6 UASB反应器    19
3.6.1 工艺简介    19
3.6.2 反应器容积设计计算    20
3.6.3配水系统设计    21
3.6.4三相分离器设计    22
3.6.5排泥系统    25
3.7 SBR反应器    26
3.7.1 SBR工艺操作流程    26
3.7.2 SBR设计计算    27
3.8 纤维束过滤器    33
3.8.1工艺简介    34
3.8.2设备安装    34
3.8.3操作程序说明    37
3.9消毒池    38
3.9.1 消毒工艺    38
3.9.2消毒接触池    39
4 污泥处理构筑物设计计算    42
4.1污泥干化场简介    42
4.2污泥干化场设计    42
4.2.1设计参数    42
4.2.2干化池设计    42
5 印染废水处理工程平面和高程布置设计    44
5.1平面布置    44
5.1.1平面布置说明    44
5.1.2平面布置原则    44

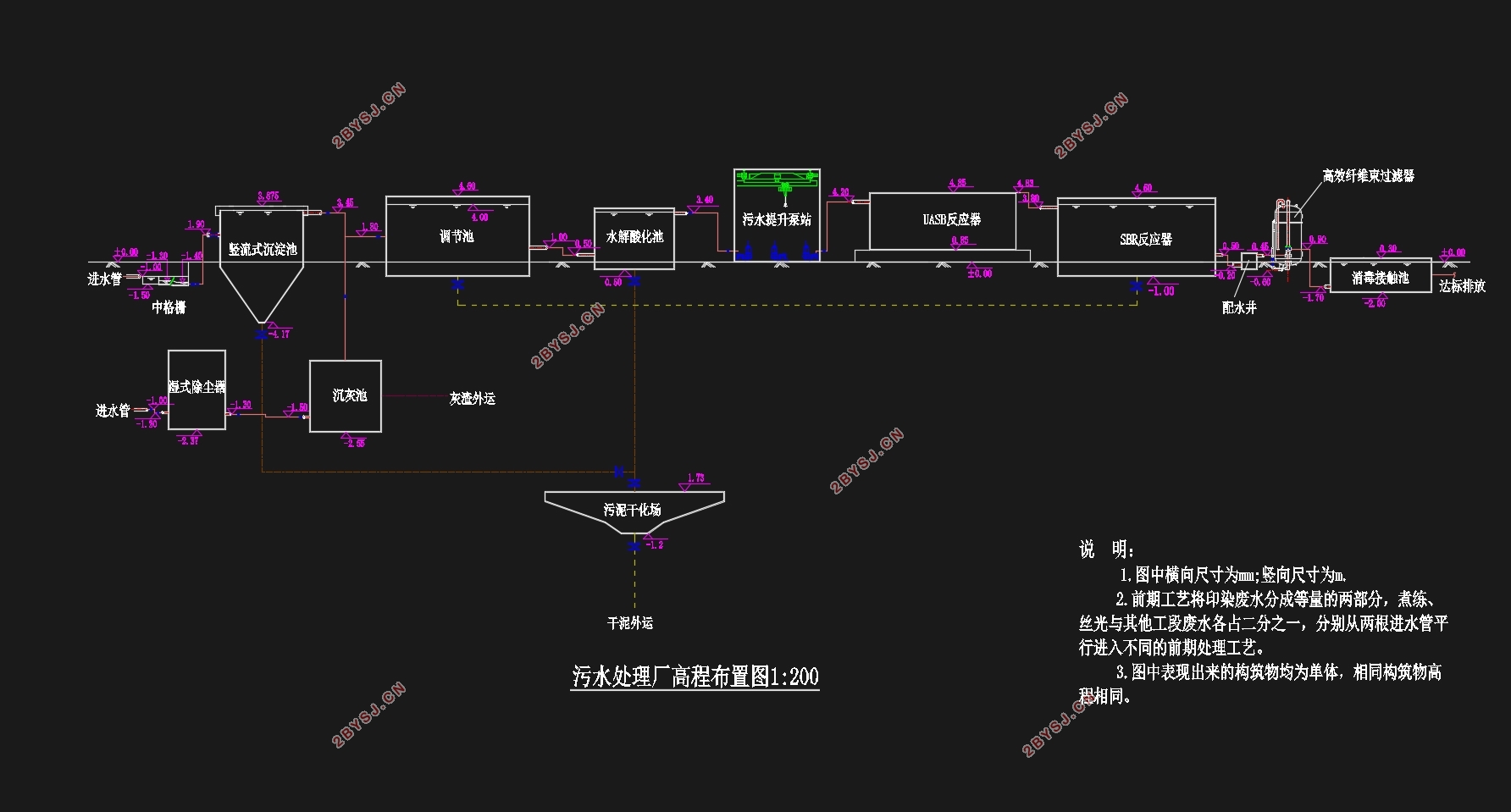

5.2高程布置    44
5.2.1高程布置说明    44
5.2.2高程计算    45
5.3污水提升泵房    46
6 工程投资与运维管理    48
6.1工程的投资估算    48
6.1.1主要构筑物及设备    48
6.1.2劳动定员    48
6.1.3运行管理费    49
6.2设计回收年限    50
6.2.1常规排污费用计算    50
6.3废水处理工程运行维护管理    50
7总结    52
致谢    54
参考文献    56
