监利人信城二期2号楼商业住宅施工组织设计(施工平面布置图)
无需注册登录,支付后按照提示操作即可获取该资料.

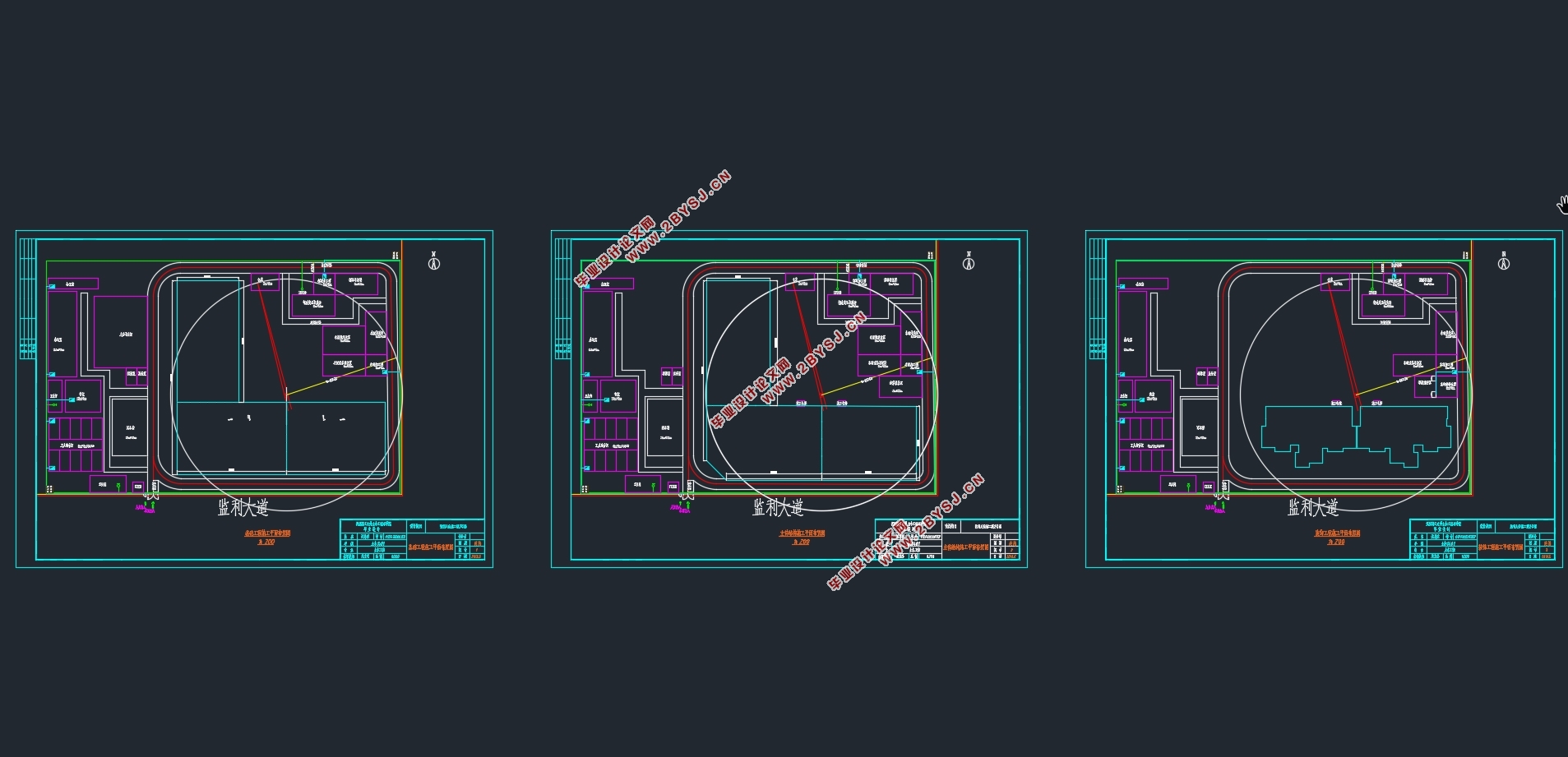

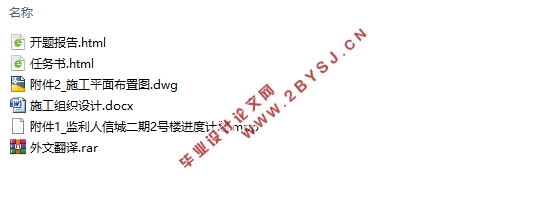

监利人信城二期2号楼商业住宅施工组织设计(施工平面布置图)(任务书,开题报告,外文翻译,施工组织设计20000字,施工平面布置图3张)
摘 要
本文借助工程软件Cad及广联达首先针对监利人信城二期2号楼结构施工图进行相关工程量的计算,并根据工程量定额计算出工程所需的人员、物资以及工期等,在此基础上用工程软件Project进行施工计划的编制,从而形成一份完整的施工组织设计,对学习如何进行施工组织设计的编制具有重要的指导意义。
本文的特色:本文结构完整,条理清晰,采用的示例有普遍意义。
关键词:土木工程;施工组织设计;进度计划;项目管理
Abstract
In this paper,first of all,with the help of the engineering software Cad and Glodon,the related engineering quantities are calculated for the structural construction drawings of the 2nd building in Jianli Renxincheng II.And materials and duration of the project are calculated according to the quantity quota of the project.On this basis,the construction plan is compiled with the engineering software Project,thus forming a complete construction organization design,which has important guiding significance for learning how to compile the construction organization design.
Features of this article:the structure of this article is complete,organized,and the examples used are of universal significance.
Key Words:Civil Engineering;Construction Management Design;Schedule Plan;Project Management
2.1工程概况
2.1.1工程建设概况
本项目工程建设概况如表2.1所示。
表2.1 工程建设概况
工程名称 监利人信城二期2号楼 工程地址 监利县红城乡杨铺村
工程类别 占地总面积 1542.22m2
建设单位 监利新天地房地产开发有限公司 勘察单位 监利建筑设计院
设计单位 武汉市名洋建筑设计有限公司 监理单位
质量监督部门 总包单位
质量要求 承包范围 除安装工程外所有工程
合同工期 工程主要功能或用途 商业住宅
总投资额
2.1.2工程建筑设计概况
本项目工程建筑设计概况如表2.2所示。
表2.2工程建筑设计概况
占地面积 1542.22m2 首层建筑面积 1521.64m2 总建筑面积 11439.84m2
层数 地上15层 层高 首层 5.4m
二层 3.6m
标准层 2.9m
防火等级 二级 总高 46.7m
建筑特点 整体呈“L”型,由主体高层和附属裙楼组成
防水 屋面 防水等级为一级;在屋面天沟、管道穿墙处、女儿墙泛水、及屋面突出部位的构件连接处均须加铺一层附加卷材层(宽度不小于350mm),雨水口周围与屋顶交接处,R=500mm范围内,坡度不应小于5%。并应做密封处理,附加卷材并用C15细石混凝土找坡。
防水 雨蓬 雨蓬设置不小于1%外排水坡度,外口下沿做滴水线;雨蓬与外墙交接处防水层应连续。雨蓬防水层沿外墙下翻至滴水线;
目 录
第1章 编制依据 1
1.1 与工程建设有关的法律、法规和文件 1
1.2 与工程建设有关的现行国家、行业和地方标准 2
1.3 与本项目有关的资料 3
第2章 工程概况与施工条件分析 4
2.1工程概况 4
2.1.1工程建设概况 4
2.1.2工程建筑设计概况 4
2.1.3工程结构设计概况 5
2.2施工条件分析 5
2.2.1自然条件 5
2.2.2水文地质条件 6
2.2.3场地条件 6
2.2.4交通条件 6
2.2.5供电供水及通讯条件 6
第3章 施工部署 7
3.1施工主要目标 7
3.1.1质量目标 7
3.1.2工期目标 7
3.1.3安全目标 7
3.1.4文明施工目标 7
3.1.5环境保护目标 7
3.2项目管理组织 8
3.2.1项目管理组织机构 8
3.2.2项目管理人员职责和权限 8
3.3施工重难点分析 12
3.3.1组织管理重难点分析 12
3.3.2施工技术重难点分析 12
3.4进度安排和空间组织 13
3.4.1施工流水段的划分 13
3.4.2施工工艺流程 14
3.5新技术应用要求 14
第4章 施工进度计划 15
4.1制定依据 15
4.2施工进度计划内容 15
第5章 施工准备与资源配置计划 16
5.1施工准备 16
5.1.1技术准备 16
5.1.2现场准备 16
5.2各项资源配置计划 17
5.2.1劳动力配置计划 17
5.2.2原材料需要量计划 17
5.2.3施工机具设备需要量计划 17
第6章 主要施工方案 19
6.1基坑开挖工程 19
6.2钢筋工程 19
6.3模板工程 21
6.3.1柱、梁板模板施工 22
6.3.2楼梯模板施工 24
6.3.3模板标准 24
6.3.4模板的拆模要求 24
6.3.5安全措施 25
6.4混凝土工程 26
6.4.1混凝土的配合比、拌制与运输 26
6.4.2混凝土的浇筑与振捣 26
6.5砌体工程 28
6.6屋面工程 28
6.7季节性施工方案 29
6.7.1雨季施工方案 29
6.7.2雨季施工准备 29
6.7.3主要分部分项工程雨季施工措施 29
6.7.4雨季施工安全措施 29
6.7.5高温季节施工方案 30
第7章 施工现场平面布置 32
7.1施工现场平面布置的原则 32
7.2施工现场平面布置的依据 32
7.3施工现场平面布置的内容 32
参考文献 33
致 谢 35
