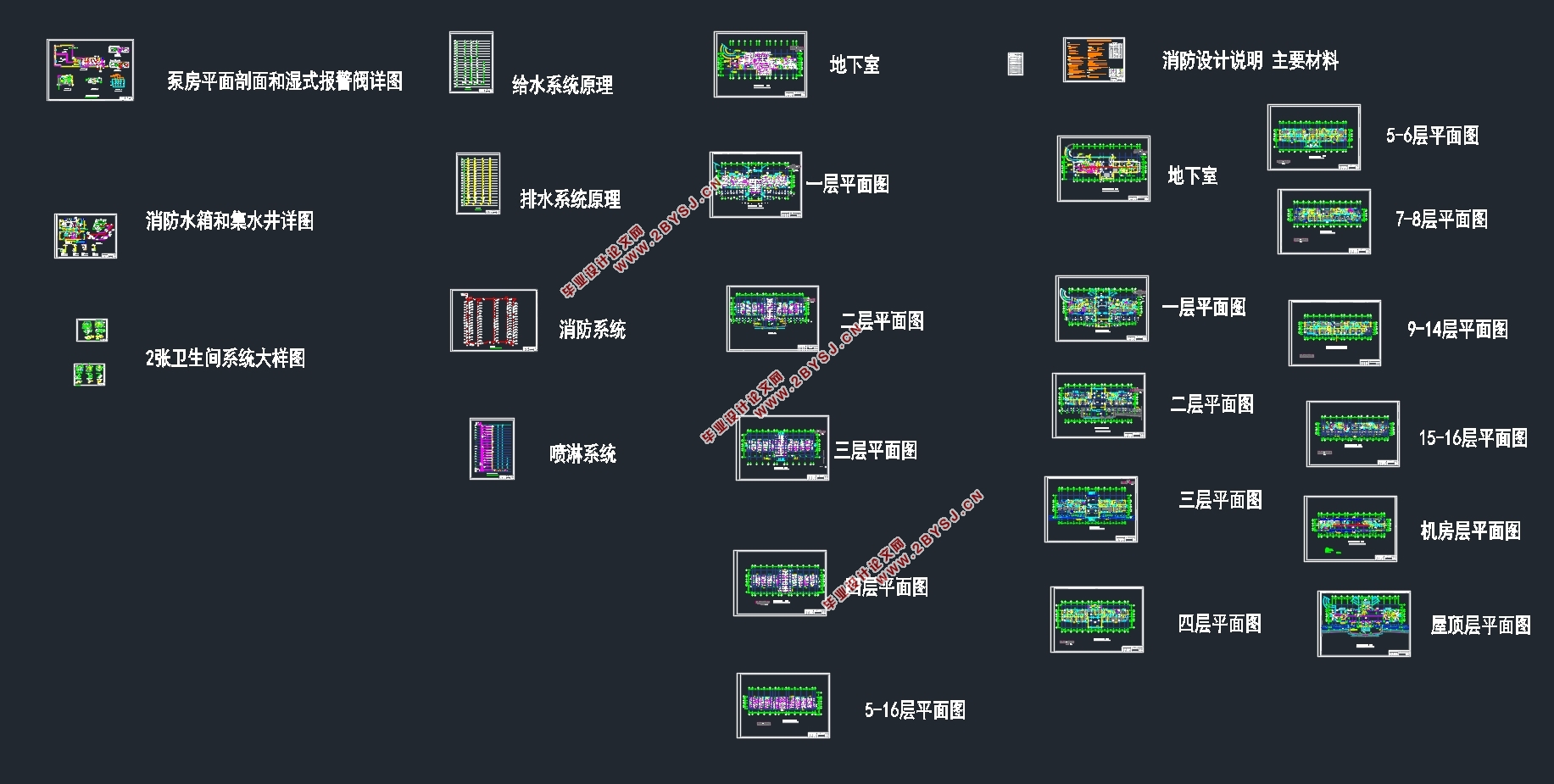

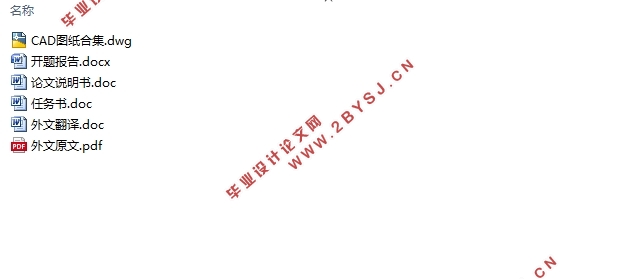

沭阳县十六层政府行政综合楼办公楼主楼给排水设计(附CAD图)(任务书,开题报告,外文翻译,论文说明书17000字,CAD图25张)
摘要
   本设计为十六层办公楼的建筑给排水设计,主要有给水系统,排水系统,消防系统。给水系统采用分区供水,一层至地上三层为低区,由市政管网直供。四至十层为中区,十到十六层为高区,采用泵供水。污水采用分流排水体制,污水可直接排入城市排水管网,然后集中送至污水处理厂,地下室污水采用潜水泵提升到污水井。屋面雨水排放选普通外排水,雨水经屋面雨水斗收集后由雨水管排至检查井。
由规范可知,该建筑为二类建筑,属中度危险I级。室内消防流量30L/s,室外20L/s。充实水柱取12m,水龙带长度取25m,水枪喷嘴流量5L/s,消防立管管径为DN100。在顶层设试验消火栓一个,每个室内消火栓箱内均设有远距离启动消防泵的按钮。
办公楼采用湿式自喷系统,报警阀在地下室,每层都设有水流指示器、末端试水装置和信号阀,通过信号传入消防控制中心。自动喷水灭火系统分4个区。屋顶水箱为36立方米,贮存10min自喷用水量、室内消防用水量。自喷系统和消防系统的初期灭火由水箱供水,后期供水由地下室的消防水泵和喷淋泵供水。
关键词:给水系统、排水系统、消防系统、自喷系统、雨水系统

Abstract
  This design is a 16 layer, water supply and drainage design of the office building . There are mainly water supply system, drainage system, fire control system. Water supply system using water rationing, a layer to the three layers of the earth as low area, by the municipal pipe network for straight. Four to ten layer for the central district, 10 to 16 layer is high area,  they use pump to supply water. Wastewater using shunt drainage system, sewage directly discharged into urban drainage pipe network ,they are concentratedly sent to the sewage treatment plant, The basement of sewage use submersible pump to upgrade to sewage well. Roof rainwater drainage select common external drainage, rainwater of roof is collected by rainwater head to discharge from the storm sewer line to check well.
  Known by the specification, the building is two kind of buildings, which belongs to the moderate dangerous I grade. Indoor fire flow 30L/s, outdoor 20L/s. Enrich the water column 12 m, hose length 25 m, spray nozzle flow 5 L/s, fire riser pipe diameter for the DN100. On the top floor set fire hydrant a test, each indoor fire hydrant box have remote button to start the fire pump.
 The building is arranged with wet pipe fire sprinkler system. Alarm valve is arranged on the basement. Each floor should set a flow indicator,End water-test equipment and signal valve,its signal all send into fire fight control center to carry on processing. The automatic sprinkler system points 4 area. The fire tank is 36 cubic meters,have 10min fire water storage. Automatic sprinkler system and hydrant system of initial stage extinguish fire from the water tank supply water. Latter water supply is supply by fire pump and spray pump in the basement.
Keyword: Water-supply system、Drainage system、Hydrant system、Automatic sprinkler system、Rainwater system

1.1工程概况
该建筑为沭阳县行政综合楼主楼,位于沭阳县经济开发区,建筑占地2603平方米,建筑总面积26543平方米。本建筑共16层加一地下室,局部四层,地下室用于汽车库。总建筑高度59.01米。设计内容有建筑给水系统、排水系统、雨水系统、消防系统。室内要求设置给水系统,排水系统,雨水排水系统、消火栓系统和自动喷淋灭火系统。
(1)给水水源
     本建筑以城市给水管网作为水源,供水水压为0.30MPa。室外消防给水可通过消防水池提供。
 (2)排水条件
建筑采用分流排水体制,污水可直接排入城市排水管网集中送至污水处理厂。


沭阳县十六层政府行政综合楼办公楼主楼给排水设计(附CAD图)
沭阳县十六层政府行政综合楼办公楼主楼给排水设计(附CAD图)
沭阳县十六层政府行政综合楼办公楼主楼给排水设计(附CAD图)
沭阳县十六层政府行政综合楼办公楼主楼给排水设计(附CAD图)


目  录
摘  要    I
Abstract    II
第一章  给排水工程设计任务书    2
1.1工程概况    2
1.2 设计依据    3
1.3设计内容    3
1.4完成的工作量    3
1.5设计进度计划    4
第二章  设计说明书    5
2.1给水系统    6
2.1.1 给水系统的选择    6
2.1.2方案选择依据    6
2.1.3给水系统的组成    6
2.1.4给水管道布置与敷设    7
2.2室内消火栓系统    7
2.2.1室内消火栓系统的选择    7
2.2.2室内消火栓系统的组成    7
2.2.3设备及构筑物    8
2.2.4消火栓的安装    8
2.3自动喷淋系统    8
2.3.1自动喷水灭火系统的选择    8
2.3.2自动喷水灭火系统的组成    9
2.3.3喷头的选择与布置    9
2.3.4设备及构筑物    9
2.3.5喷淋系统的安装    9
2.4排水系统    10
2.4.1排水系统的选择    10
2.4.2排水系统的组成    10
2.4.3主要设备及构筑物    10
2.4.4排水管道安装要求    10
2.5雨水排水系统    11
2.5.1雨水排水系统的选择    11
2.5.2雨水排水系统的组成    11
2.5.3雨水管道的敷设与布置    11
第三章 设计计算书    11
3.1给水系统的计算    12
3.1.1生活用水量计算    12
3.1.2设计秒流量的确定    13
3.1.3水表的选择    13
3.1.4生活给水系统水力计算    14
3.1.5地下室生活水泵的选择    27
3.1.6低区给水系统所需压力校核    29
3.2室内消火栓给水系统的计算    29
3.2.1消防水池的设置    30
3.2.2屋顶消防水箱    30
3.2.3消火栓保护半径    31
3.2.4消火栓布置间距    31
3.2.5消火栓的确定    32
3.2.6消火栓的水力计算    33
3.2.7水泵接合器选定    34
3.2.8消火栓减压计算    34
3.3自动喷淋灭火系统的计算    35
3.3.1自动喷淋灭火系统的基本数据    36
3.3.2管道与报警阀布置    36
3.3.3喷头的选用与布置    36
3.3.4系统的设计流量    37
3.3.5水力计算    37
3.3.6报警阀的压力损失    38
3.3.7选泵计算    39
3.3.8水泵接合器    39
3.3.9喷淋减压孔板计算    39
3.4 室内排水系统的计算    40
3.4.1横支管的计算    41
3.4.2立管计算    46
3.4.3排出管计算    47
3.4.4集水池及提升泵计算选型    48
3.5 雨水排水系统的计算    50
3.5.1降雨强度    50
3.5.2汇水面积    51
3.5.3设计秒流量    52
3.5.4雨水斗选用    52
        3.5.5立管计算    53
3.5.6排出管计算    53
参考文献    53
结  语    54
谢  辞    55
