三层8614平米武汉市爱涛艺术馆通风空调设计(附CAD图)

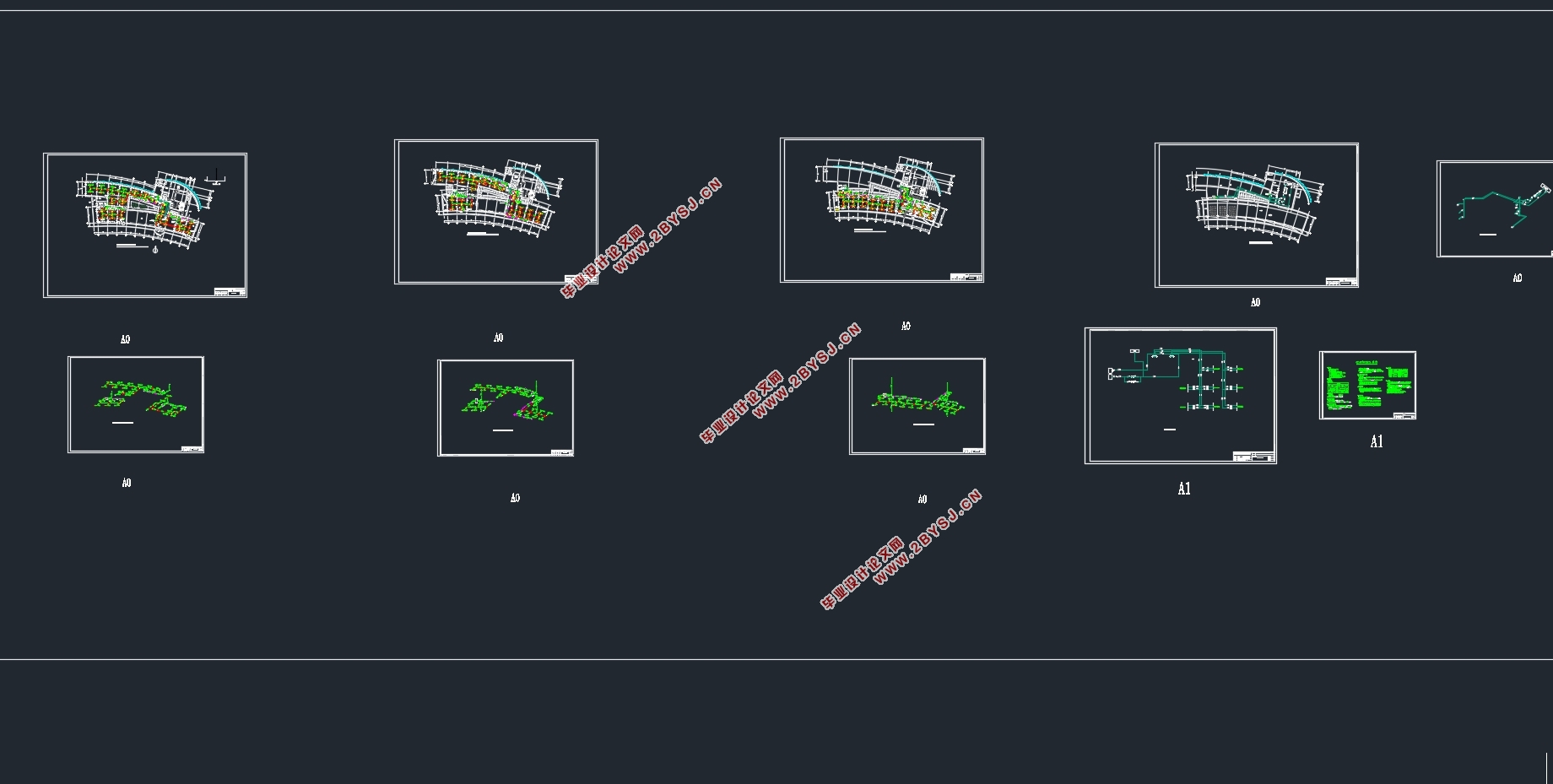

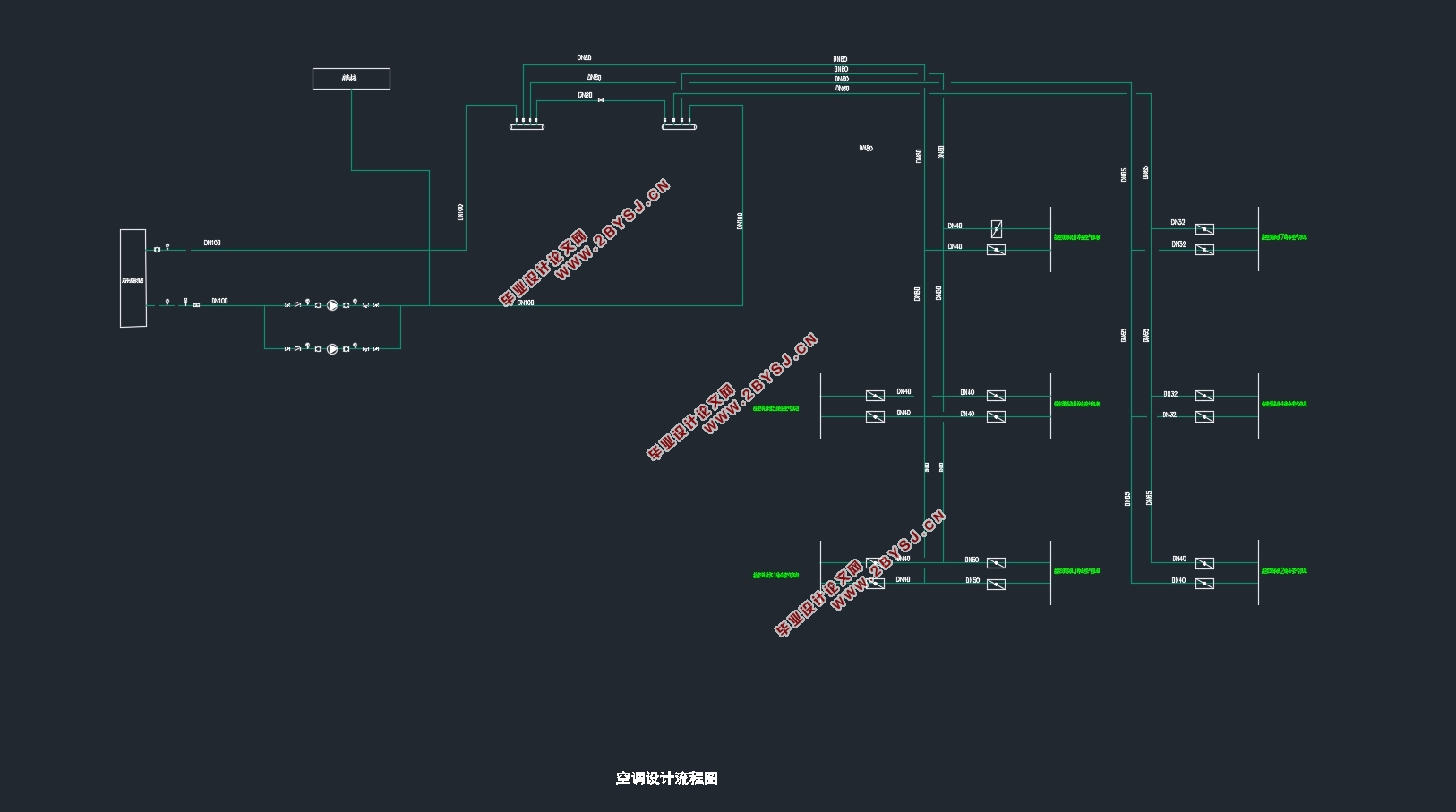

三层8614平米武汉市爱涛艺术馆通风空调设计(附CAD图)(任务书,开题报告,论文计算书21000字,CAD图9张)
摘要
本设计是武汉市爱他艺术馆通风空调设计，总建筑面积8614平方米，共三层，没有地下层，层高6米，总建筑高度20.7米，该建筑以展厅为主要房间，也包含咖啡厅、书店、接待室、多功能厅、中庭、放映间等房间，建筑总冷负荷345.3KW，总热负荷259.3KW。
因为该建筑没有独立的冷热源机房和空调机房，并且考虑到艺术馆都是在白天开放，再结合经济节能等因素，所以本设计冷热源选用风冷热泵模块式，空调机组采用吊顶式以满足没有空调机房的因素。在设计过程合理划分空调系统，在风口风管布置过程中严格按照规范要求，以保证气流组织合理，设计合乎要求。在设计完成后还要对风管进行消音、隔振等处理。
关键词：展厅，吊顶式空调机组，风冷热泵模块机组

Design of Ventilation and Air Conditioning in Ai Tao Art Museum of Wuhan
Abstract
This design is a ventilation and air-conditioning design for the Wuhan Aihe Art Museum, with a total construction area of 8,614 square meters. It has a total of three floors. There is no basement, the height of the storey is 6 meters, and the total building height is 20.7 meters. The building has the exhibition hall as the main room and also contains coffee. Halls, bookstores, reception rooms, multi-purpose halls, atriums, screening rooms and other rooms have a total cooling load of 345.3 KW and a total heat load of 259.3 KW.
Because the building does not have an independent cold and heat source room and air-conditioning room, and considering that art galleries are open during the day, combined with economic and energy saving and other factors, the design of cold and heat source selected air-cooled heat pump module, air-conditioning unit with ceiling type To meet the factors of no air conditioning room.  In the design process, the air conditioning system is properly divided, and the air duct is arranged strictly in accordance with the requirements of the code in order to ensure the air flow is organized and the design meets the requirements.  After the design is completed, the air duct must be silenced and vibration-isolated.
Key words: exhibition hall, ceiling type air conditioning unit, air-cooled heat pump module unit

工程概述
本工程为武汉市爱涛现代艺术馆，属多层公共建筑，总建筑面积：8613.98平方米,建筑高度为20.700米，层数为3层，每层层高6米，主要功能为艺术展馆，一层有展厅、咖啡厅、书店、库房、二层有展厅及库房、三层有展厅、库房及一个多功能厅，机房设在顶层的屋顶。


目录
摘要    I
Abstract    II
第一章    工程概述与设计资料    4
1.1    工程概述    4
1.2    设计依据    4
1.2.1    室外设计参数    4
1.2.2    室内设计参数    4
1.3    建筑资料    5
第二章    负荷计算    8
2.1    空调区冷负荷的基本构成    8
2.1.1    空调区得热量的构成    8
2.1.2    空调区冷负荷的构成    8
2.2    负荷计算基本原则和公式    8
2.2.1    外墙和屋顶冷负荷计算    8
2.2.2    窗户负荷计算    9
2.2.3    灯光负荷计算    9
2.2.4    人体散湿量与人体冷负荷    10
2.2.5    展厅1负荷计算详细过程    11
2.2.6    咖啡厅负荷    13
2.2.7    过道1负荷    14
2.2.8    中庭冷负荷    14
2.2.9    门厅1冷负荷    14
2.2.10    书店冷负荷    15
2.2.11    展厅2冷负荷    15
2.2.12    过道2冷负荷    15
2.2.13    展厅4冷负荷    16
2.2.14    过道3冷负荷    16
2.2.15    展厅3冷负荷    17
2.2.16    展厅5冷负荷    17
2.2.17    门厅2冷负荷    17
2.2.18    放映间冷负荷    18
2.2.19    设备间冷负荷    18
2.2.20    多功能厅冷负荷    18
2.3    冬季室内热负荷    19
2.3.1    验证是否满足最小传热热阻的要求    19
2.3.2    基本耗热量计算    19
2.3.3    其他耗热量    20
第三章    空调系统方案的确定和风量的计算    22
3.1    确定空调方案，划分空调系统    22
3.1.1    空调方案的选择比较    22
3.1.2    空调系统的划分原则    23
3.1.3    空调方案的确定和系统的划分    24
3.2    风量计算    25
3.2.1    新风量的确定    25
3.2.2    全空气处理过程的计算    26
3.2.3    本工程所有空调系统的风量计算汇总    29
3.2.4    各空调系统机组选型    30
第四章    冷热源方案的确定    32
4.1    设计方案分析    32
4.1.1    方案1螺杆式冷水机组+燃气锅炉    32
4.1.2    方案2直燃式溴化锂吸收式机组供冷供热    33
4.1.3    方案3空气源热泵    34
4.2    三种方案的比较    34
第五章    气流组织计算    36
5.1    空间气流组织计算    36
第六章    水力计算    38
6.1    风系统水力计算    38
6.1.1    系统1最不利环路水力计算详细过程    38
6.2    冷冻水系统的水力计算    41
6.2.1    冷冻水管路设计计算步骤    41
6.2.2    本设计冷冻水系统计算过程    43
第七章    冷冻水泵、膨胀水箱、分集水器选型计算    47
7.1    冷冻水泵的选型    47
7.2    分水器的计算    47
7.3    膨胀水箱的选型计算    47
第八章    空调系统的消声、保温、防腐、减振与防排烟    49
8.1    空调系统的消声    49
8.2    空调系统的保温和防腐    49
8.2.1    保温的类型    49
8.2.2    保温的目的    49
8.2.3    空调系统使用的保温材料    50
8.3    空调系统的防腐    50
8.4    空调装置的防振    50
8.5    空调设计与防火排烟    51
个人总结    52
参考文献    53
附录    54
