引江济汉大桥(75+130+75)m连续梁桥结构计算(含CAD图)

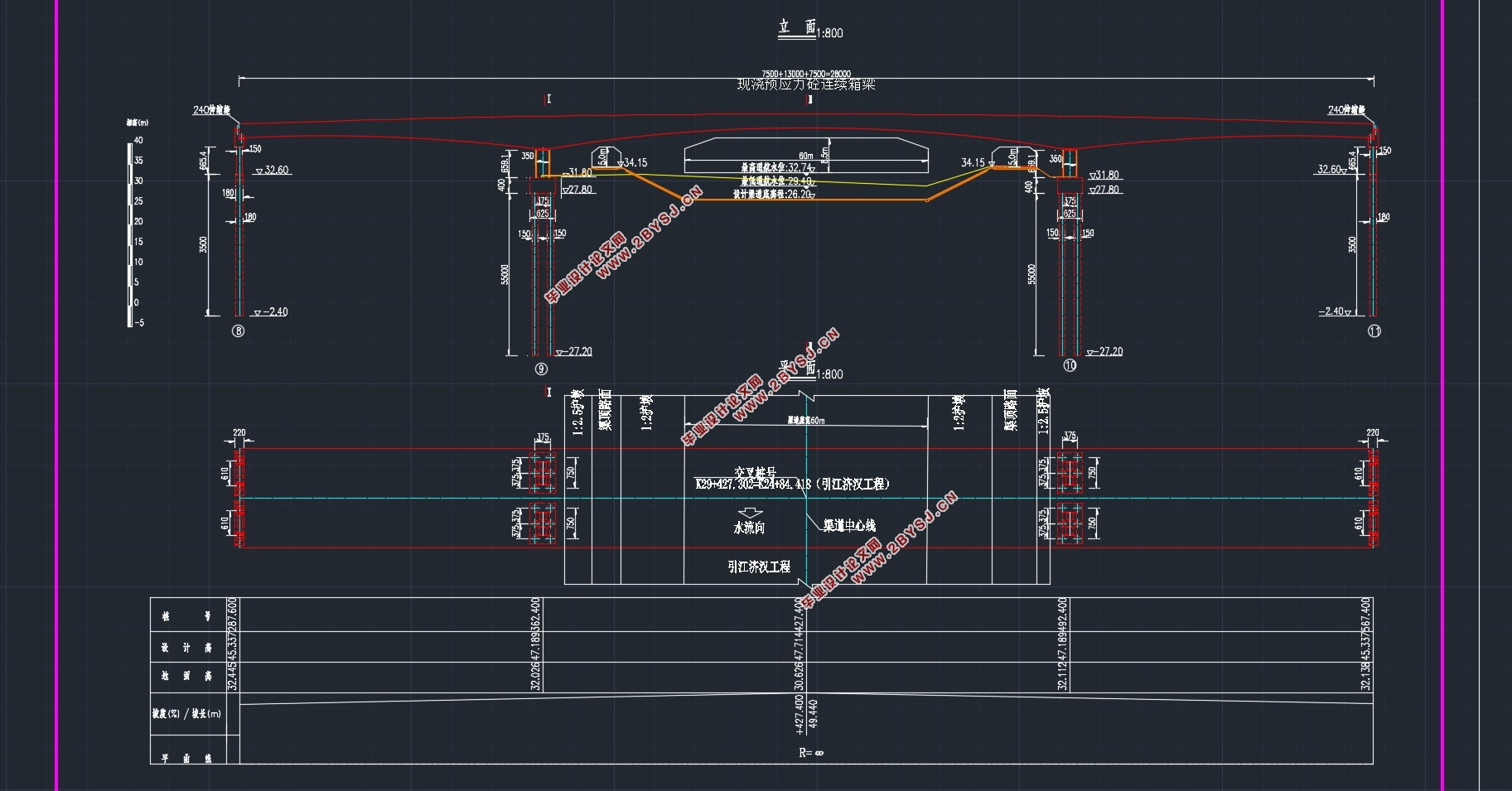

引江济汉大桥(75+130+75)m连续梁桥结构计算(含CAD图)(任务书,开题报告,论文计算书22000字,CAD图28张)
摘要
本文为引江济汉大桥（75+130+75）连续梁桥结构计算书，主要内容为上部结构的设计及验算。在进行桥梁的设计工作之前，需要对桥梁工程、基础工程以及结构力学原理等科目进行一个综合的回顾。做到能对所需设计的桥型的各个方面比如受力等的一个充分的了解。本次设计是利用Midas软件计算分析，先建立全桥模型然后再进行分析运算。本次设计的主要内容首先是了解工程背景、根据设计的基础资料及规范完成桥跨的布置、结构尺寸拟定等工作；其次利用Midas软件，完成建立节点单元、材料截面定义、施工阶段划分、预应力钢束定义、荷载内力计算、次内力计算、验算截面等的相关内容，主要工程量的计算，最终完成连续梁桥的上部结构计算。同时通过这次毕业设计，我将大学所学的专业知识融会贯通。掌握了连续梁桥悬臂施工的施工方法，以及连续梁桥的结构特点，受力特点等等。
关键词：连续梁桥；内力验算；Midas软件；悬臂施工法。

Abstract
This paper is the calculation of the structure of the continuous beam bridge of the YinJiangJ-iHan Bridge(75+130+75).The main contents are the design and checking of the superstructure. Prior to the design of the bridge, it is necessary to carry out a comprehensive review of the bridge engineering, basic engineering and the principles of structural mechanics.S-o as to be able to design the bridge of the various aspects of the force,such as a full understandi-ng of the force. This design is using Midas software to calculate andanalyze,the first esta-blishment of the full b-ridge model and then analyze the operation.The main content of this desi-gn is to understand the engineering background,according to the design of the basic data and no-rms to complete the bridge across the layout,structural size development work;Secondly, the Mi-das software is used to complete the calculation of the main engineering quantity and the compl-etion of the continuous beam bridge, the definition of the main engineering quantity, the calcula-tion of the cross section, the calculation of the material, the definition of the section of the mate-rial, the definition of the prestressed steel be-am, the calculation of the internal force of the loa-d, the calculation of the internal force, The upper structure of the calculation. At the same tim-e through this graduation project, I combine the expertise of college. The construction m-ethod of cantilever construction of continuous girder bridge, the structural characteristics of continuous girder bridge, the characteristics of force and so on are mastered.
Key words: Continuous Beam Bridge; Internal Force Checking; Midas Software;Cantilever Construction Method.


目  录
第一章 绪论    1
1.1 预应力混凝土连续梁桥概述    1
1.1.1 本桥的施工方法概要    1
1.2 毕业设计的目的和意义    1
1.2.1 选题目的    1
1.2.2 选题意义    2
第二章 设计基础资料及设计说明    3
2.1设计基础资料    3
2.1.1设计工程背景    3
2.1.2地形地貌    3
2.2 依据规范和技术指标    6
2.2.1 依据规范    6
2.2.2 技术指标    6
第三章 桥跨的总体布置及结构尺寸拟定    8
3.1 桥跨布置    8
3.1.1 桥孔分跨    8
3.2 主梁截面形式与尺寸拟定    8
3.2.1 主梁截面形式    8
3.2.2 主梁截面高度    8
3.2.3顶板与底板尺寸    9
3.2.4 腹板及其他细部结构    9
3.3 主梁横截面图和立面图    10
第四章 Midas建模    12
4.1概述    12
4.2模型建立    12
4.2.1 结构类型设定    12
4.2.2 定义材料    13
4.2.3 建立节点    13
4.2.4 划分单元    14
4.2.5定义截面    14
4.2.6 定义变截面    15
4.2.7建立变截面组    15
4.2.8定义结构组和荷载组    16
4.2.9定义时间依存材料特性    18
4.2.10添加边界条件    19
4.2.11建立静力荷载工况    20
4.2.12添加移动荷载    21
4.2.13定义预应力钢束    22
4.2.14 施工阶段划分    24
4.3 Midas运行分析    25
4.3.1 生成荷载组合    25
4.3.2 结果内力图    26
4.3.3PSC设计验算    28
第五章  荷载内力计算    30
5.1 各分段点箱梁高度及底板厚度的计算    30
5.2 恒载内力计算    31
5.3 活载内力计算    33
5.4 支座位移引起的内力    37
5.5 温度变化引起的内力    41
5.6 荷载内力组合    41
第六章 预应力钢束设计    44
6.1 纵向预应力钢束估算    44
6.1.1 计算原理及方法    44
6.1.2 预应力钢束估算    46
6.1.3钢束布置图    50
6.2 预应力损失及有效预应力计算    50
6.2.1 预应力筋与管道之间的摩擦引起的应力损失    51
6.2.2 锚具变形、钢筋回缩和接缝压缩引起的应力损失    51
6.2.3 弹性压缩损失     51
6.2.4 钢筋松弛引起的应力损失    52
6.2.5 混凝土收缩徐变引起的应力损失    52
6.2.6 有效预应力的计算    54
第七章 次内力计算    58
7.1 徐变次内力计算    58
7.1.1 混凝土徐变理论    58
7.1.2 徐变变形对结构内力的影响    59
7.1.3 徐变次内力计算方法    59
7.1.5 徐变次内力计算结果    59
7.2 温度次内力计算    61
7.2.1 计算方法    61
7.3 支座不均匀沉降次内力计算    64
7.4 预应力次内力计算    64
第八章  截面验算    67
8.1 内力组合    67
8.2 承载能力验算    73
8.2.1验算正截面抗弯承载能力    73
8.2.2 斜截面抗剪承载能力验算    76
8.2.3 斜截面抗弯承载能力验算    76
8.3 抗裂性验算    76
8.3.1 正截面抗裂性验算    76
8.3.2 斜截面抗裂性验算    78
8.4 持久状况预应力混凝土构件压应力验算    81
8.4.1 混凝土正截面压应力及钢筋拉应力验算    81
8.5 施工阶段混凝土构件压应力及拉应力验算    84
8.6 挠度验算    87
总结    89
毕业设计总结    89
参考文献    90
致谢    91
