陕西西安五层初级中学教学楼钢筋混凝土框架结构设计(建筑图结构图)

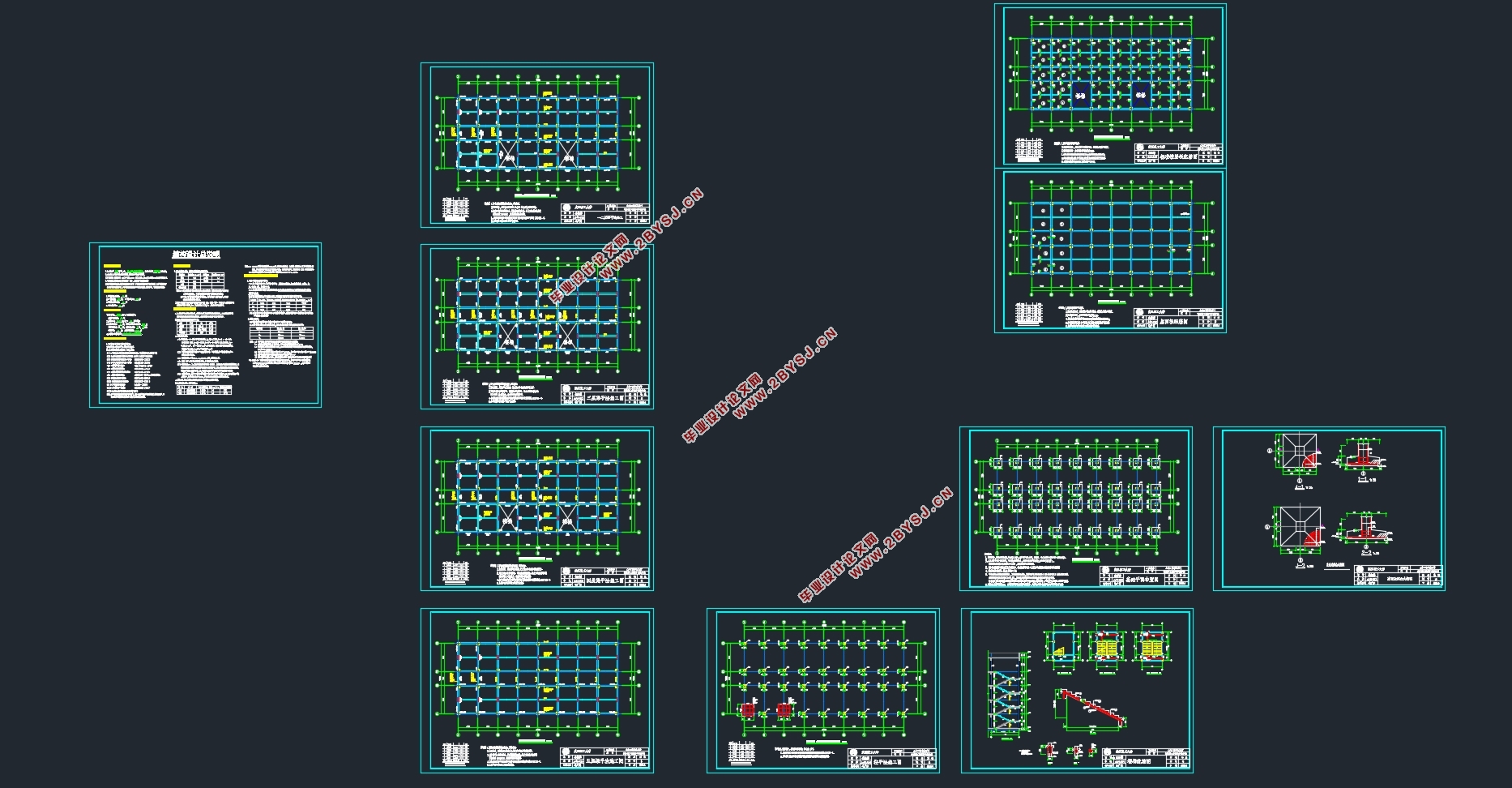

陕西西安五层初级中学教学楼钢筋混凝土框架结构设计(建筑图结构图)(任务书,开题报告,外文翻译,论文计算书18000字,建筑图11张,结构图10张)
摘要
本次设计内容为陕西西安第二初级中学教学楼设计。本建筑为5层，各层层高均为 3.6m。采用钢筋混凝土框架结构，基础场地类别为Ⅱ类，按八度设防进 行结构的抗震设计。
楼梯形式采用板式楼梯。楼面板、屋面板均按整体双向板的弹性理论计算。竖向荷载作用下框架内力计算采用分层法，活载内力计算满布，不考虑最不利布置。风、 地震等水平荷载内力计算采用 D 值法。柱下采用独立基础。
关键词：框架、分层法、D值法、内力组合、配筋计算

Abstract
This design is the teaching building of second junior middle school in Xi'an, Shaanxi. This construction is five, all the height of3.6m. Uses entire cast-in-place reinforced concrete portal frame construction, The kind of the foundation location category isⅡ, carries on the structure according to eight degrees fortifications the earthquake resistance design.
The staircase form uses the plate staircase. The floorboard and the roofing board press the whole bidirectional board with the theory of elasticity computation. The frame uses the delamination when vertical load endogenic force computation, in which live load endogenic force computation the full cloth, does not consider its most disadvantageous arrangement. The wind, the earthquake and so on the horizontal load endogenic force computation use the D value law. The foundation under columella uses the independent form.
Key words:the frame；the delamination； the D value law； the endogenic force combination；matches the steel bar

工程说明
2.1 工程概况
2.1.1建设地点
陕西省西安市第二初级中学教学楼，占地规则40.8m×18m
2.1.2工程资料
建筑类型：框架结构
基本风压：0.35kN/m2；地面粗糙类别：B类
基本雪压：0.25kN/m2
建筑抗震设防类别：丙类
抗震设防烈度：8度；地震加速度：0.20g；地震分组：第一组
未修正地基允许承载力：280kPa，场地类别：Ⅱ类

采用活载标准值
不上人屋面：0.5kN/m2
楼面：教室、卫生间2.5kN/m²，教学楼走廊3.5kN/m²。
楼梯间：3.5kN/m2

根据勘察单位的勘察报告，场地范围内地质构成，自地表向下依次为：杂填土：厚度0.3~0.5米；粘土：厚度5.5~8米，褐色fk=280kpa；Es=11.2MPa；强风化至中风化砂岩，未揭穿，暗红色，fk＞320kpa，Es＞10.2MPa。实测最高地下水位标高29m,水质无侵蚀性。


目录
第1章 绪论    1
第2章 工程说明    2
2.1 工程概况    2
2.1.1建设地点    2
2.1.2工程资料    2
第3章确定计算模型    3
3.1 计算单元选取    3
3.2截面尺寸确定    3
3.2.1 梁截面尺寸确定    3
3.2.2柱截面尺寸确定    4
3.2.3 板厚度确定    4
3.3 确定结构计算简图    4
3.4 梁、柱线刚度计算    4
3.5框架抗侧刚度计算    6
第4章 荷载计算    8
4.1 恒载标准值计算    8
4.1.1恒载面荷载标准值    8
4.1.2框架梁恒载线荷载    9
4.1.3框架集中恒载标准值计算    9
4.2 活载标准值计算    12
4.2.1 屋面框架梁活载线荷载标准值    12
4.2.2 框架节点集中活载标准值    13
4.3 风荷载标准值计算    14
4.3.1 风荷载标准值    14
4.3.2 风荷载作用下框架侧移验算    16
4.4地震荷载标准值计算    16
4.4.1重力代表值计算    16
4.4.2 水平地震作用下的剪力计算    19
4.4.3 水平地震作用下框架侧移验算    20
第5章 内力计算    21
5.1恒载内力计算    21
5.1.1弯矩分配系数计算    21
5.1.2恒载固端弯矩计算    21
5.1.3恒载作用下内力    22
5.2活载内力计算    26
5.2.1活载固端弯矩计算    26
5.2.2活载作用下内力    26
5.3风荷载内力计算    31
5.3.1柱剪力和杆端弯矩计算    31
5.3.2风荷载梁端弯矩计算    34
5.4地震内力计算    38
5.4.1柱剪力和弯矩计算    38
5.4.2地震梁端弯矩计算    41
第六章内力组合    45
6.1竖向荷载弯矩调整    45
6.1.1框架梁弯矩调幅    45
6.2框架梁内力组合    47
6.3框架柱内力组合    52
6.4 梁端截面剪力“强剪弱弯”调整    58
6.5 柱端截面弯矩、剪力“强柱弱梁”调整    59
第7章 配筋计算    62
7.1框架梁配筋计算    62
7.1.1材料选择    62
7.1.2框架梁跨中配筋    62
7.1.3框架梁左支座配筋    62
7.1.4框架梁右支座配筋    63
7.2框架柱配筋    67
7.2.1材料选择    67
7.2.2柱顶正截面配筋    67
7.2.3柱底正截面配筋    68
7.2.4柱顶箍筋选配    68
7.2.5柱底箍筋选配    68
第8章 板设计    72
8.1屋面设计    72
8.1.1屋面双向板设计    72
8.2楼面设计    75
8.2.1楼面双向板设计    75
第9章 楼梯设计    78
9.1 梯段板设计    78
9.1.1荷载计算    78
9.1.2梯板板底配筋计算    79
9.2 平台板设计    79
9.2.1荷载计算    79
9.2.2配筋计算    80
9.3 梯段梁设计    80
9.3.1荷载计算    80
9.3.2配筋计算    80
第10章 基础设计    82
10.1A轴柱下独立基础设计    82
10.1.1设计资料及材料选择    82
10.1.2确定基础底面面积    82
10.2B轴柱下独立基础设计    85
10.2.1设计资料及材料选择    85
10.2.2确定基础底面面积    85
10.2.3持力层强度验算    86
10.2.4基础冲切验算    86
10.2.5基础配筋计算    86
结论    88
参考文献    89
致谢    90
