郴州市临武县上舟镜水库水库除险加固工程设计(含CAD图)

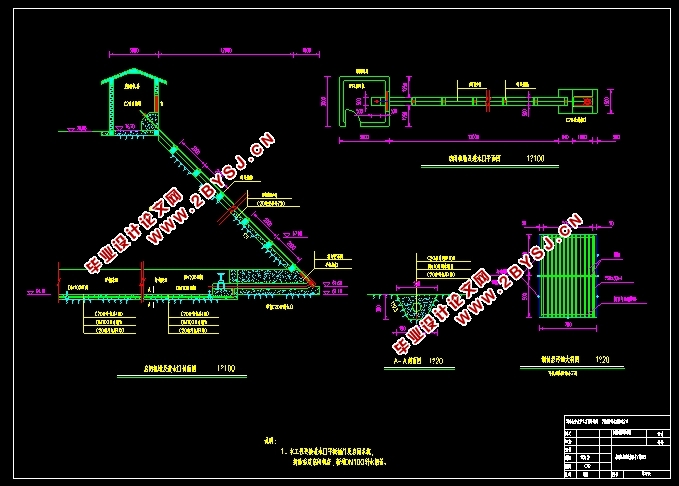

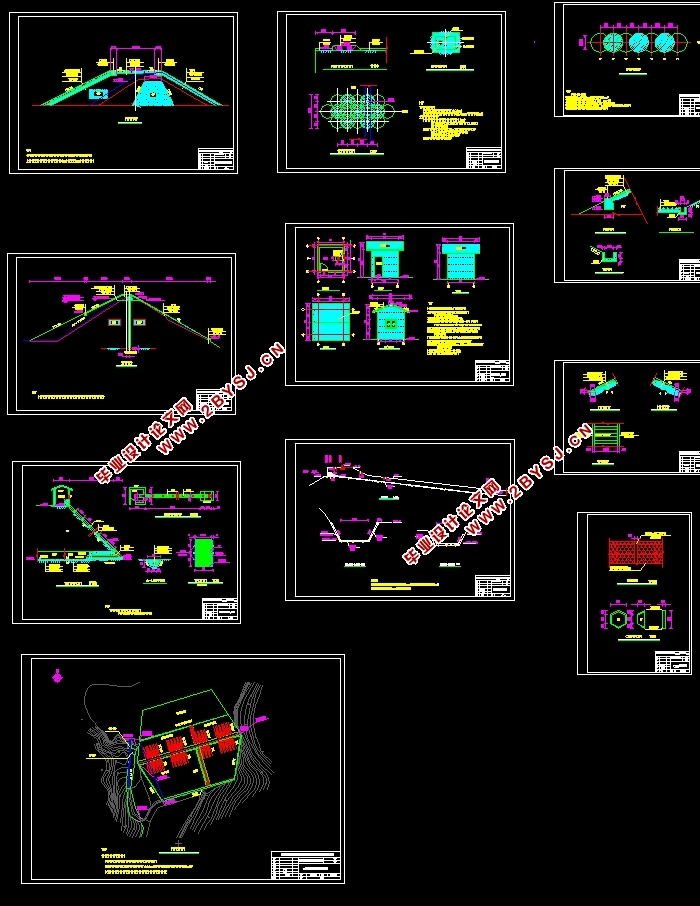

郴州市临武县上舟镜水库水库除险加固工程设计(含CAD图)(论文14000字,CAD图纸11张)
摘  要：上舟镜水库位于郴州市临武县上舟村，本工程年久失修，水库存在的主要问题：大坝坝体和基础渗漏以及溢洪道渗漏，大坝裂缝，老涵洞、压力隧洞渗水，启闭设备老化失灵。针对以上问题，结合本库实际，本次除险加固采取的措施有：大坝套井防渗；溢洪道全部翻修加固；闸门及启闭设备更新改造；排水棱体进行改造；完善防汛、管理设备设施。
关键词：套井防渗；病险山塘；除险加固；土石坝

Design of Danger Elimination and Reinforcement for Shang Zhoujing Reservoir in Linwu Town at Chenzhou
Abstract: The Shang Zhoujin Reservoir is located in Shangzhou village at Linwu City. The project fell into disrepair, the main problems of Reservoir are the leakage of dam body and the foundation as well as the spillway, the dam crack, the old culvert, the seep of the pressure tunnel,and device for opening and closing the aging failure.open and close and aging equipment failure. Considering the above problems and the actual of the Reservoir, some measures are taken in this design: dam seepage wells set; overhauling the spillway completely; renewing and transforming the strobe and open-close equipments, reconverting prism drainage body. At last, improving flood control, management of equipment and facilities.
Key words: grouting; sets of wells; danger elimination and reinforcement; earth and rockfill dam.

2.1  工程基本情况
2.1.1  自然条件
临武县地处郴州南端，中心地理位置坐标为：东经112°28′，北纬25°24′。属于珠江系北江武水楚江河，水库距临武县城15Km。
全县属典型的亚热带季风气候。境内气候温和，四季分明，光照充足，雨量充沛，无霜期长。全县多年平均降水量 1483.2mm，然而降雨时空分布不均，存在东北小、西南大，年际变化较大的问题。全县年最大降水2060.9mm（1998年），年最小降水989.1mm（2003年）。
2.1.2  项目基本情况
上舟镜水库库位于郴州市临武县上舟村。坝址以上集雨面积0.14 km2，主流长0.51km，总库容3.7万m3，是一座以灌溉为主的山（Ⅱ）型山塘。其下游有公路及输电线路等重要基础设施，属屋顶山塘。
山塘主要建筑物包括大坝、溢洪道及灌溉输水隧洞。
大坝为均质土坝，最大坝高15.50m，坝顶高程75.97～76.85m不等（为黄海高程，下同），坝顶长69m，坝顶平均宽度1.5m，大坝迎水坡及背水坡部分坝段块石衬砌，均已坍塌凹陷，坝面杂草丛生。
溢洪道位于大坝右岸山体中，为开敞式正槽溢洪道，堰顶高程74.04m，进口宽度为3.6m。由于溢洪道是在山体岩石中开凿，岩石完整，无渗漏，故溢洪道目前可以正常使用。


目   录
摘要………………………………………………………………………………………1
关键词……………………………………………………………………………………1
1前言…………………………………………………………………………………2
2综合说明……………………………………………………………………………2
    2.1  工程基本情况…………………………………………………………………2
        2.1.1自然条件………………………………………………………………2
        2.1.2 项目基本情况 ………………………………………………………3
3工程任务规模 ………………………………………………………………………3
    3.1  工程除险加固的必要性………………………………………………………3
    3.2  工程目前存在的主要问题……………………………………………………3
    3.3  工程特性表……………………………………………………………………4
    3.4  总体布置………………………………………………………………………6
4除险加固工程设计 …………………………………………………………………6
    4.1  防洪安全性复核………………………………………………………………6
        4.1.1 工程等级及洪水标准 ………………………………………………6
        4.1.2 当地水文、气象要素 ………………………………………………6
        4.1.3 设计暴雨 ……………………………………………………………6
        4.1.4 设计洪水 ……………………………………………………………7
        4.1.5 调洪计算 ……………………………………………………………8
        4.1.6 防洪安全性复核 ……………………………………………………9
    4.2  大坝加固设计 ………………………………………………………………10
        4.2.1 复核坝顶高程 ………………………………………………………10
        4.2.2 大坝防渗设计 ………………………………………………………11
        4.2.3 输水涵管设计 ………………………………………………………14
    4.3  整治方案 ……………………………………………………………………17
        4.3.1 溢洪道整治方案 ……………………………………………………17
        4.3.2 砌石方涵封堵方案 …………………………………………………19
        4.3.3 灌溉输水隧洞整治方案 ……………………………………………20
        4.3.4 工程环境整治 ………………………………………………………20
5工程施工总体布置  …………………………………………………………………20
    5.1  主要施工方法  ………………………………………………………………20
    5.2  施工导流和度汛………………………………………………………………21
6工程效益及工程管理 ………………………………………………………………21
    6.1  工程效益  ……………………………………………………………………21
    6.2  工程建设管理…………………………………………………………………21
    6.3  山塘建后管护…………………………………………………………………21
        6.3.1山塘的保护范围和水域保护范围  …………………………………21
        6.3.2工程维护与管理  ……………………………………………………22
7结论 …………………………………………………………………………………22
  参考文献  …………………………………………………………………………22
  致谢  ………………………………………………………………………………23
