平溪河河道治理工程设计(含CAD图)

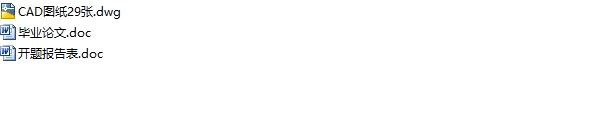

平溪河河道治理工程设计(含CAD图)(开题报告,论文17000字,CAD图纸29张)
THE DESIGN OF PING XI RIVER TREATMENT PROJECT
摘  要: 通过建设和完善必要的防洪护岸设施和河道清障疏浚，在恢复河道正常行洪能力的前提下，提高项目规划区防洪标准，增加该地区防洪和抵抗自然灾害的能力,本次设计包括平溪上段河堤加固410m，台洞段至平溪段建镀高尔凡格宾护岸2830m；花园段2343m（其中干流1800m，支流543m）、台洞段975m及平溪段2782m河道疏浚清障。
关键词:  疏浚清障 ；防洪；河堤加固

The Design OF Ping Xi River Treatment Project
Abstract: Through constructing and improving the necessary flood-control revetment facility and river dredging , on the condition of recovering the normal discharge capacity of the river ; improving the project planning of flood-control standard ; increasing the flood-control and resising natural disaster ability of this area ; The design Pingxi the previous paragraph embankment reinforcement 410m, Taidong sections to the Pingxi Section revetment 2830m; Huayuan Section 2343m (the main stream 1800m. tributary 543m), Taidong sections 975m and Pinghsi sections 2782m dredging wrecker.
Key words: Dredging wrecker ；Flood protection；Embankment reinforcement

2.1  基本情况
2.1.1  自然地理和社会经济状况
平溪河是舞水一级支流、沅水二级支流，发源于平溪县境内平溪乡花园村的高坡，先西北流向，途经平溪乡坝万村，转折正北流向，先后接纳大小溪流34条，穿黄雷乡境后，经贵州省玉屏县七眼桥注入舞水。全长48.70km，干流坡降5.53‰，控制流域面积230km2，其中有耕地面积25.67 km2，林地面积167.61km2，其它用地面积36.72km2，多年平均流量3.609m3/s。
平溪河所流经的平溪乡、平溪镇和黄雷乡两岸农田成片，不仅是我县科技水稻和优质水果种植示范基地，也是我县26万侗乡人民的粮仓之一。然而多年来由于平溪河沿岸水土流失严重，加上水利设施极为薄弱，因而屡屡遭受洪水袭击，特别是其中的花园段、台洞段及平溪段尤为突出。
本次平溪河项目工程保护区为平溪河干流花园段、台洞段及平溪段，保护面积0.24 km2，保护良田159公顷，保护人口1.03万人。
2.1.2  防洪工程现状
平溪河整个干流几乎没有标准的防洪设施，大部分只有简单的土堤，局部严重区域村民自筹或冬修曾建过一些低标准的简单护岸，但经过长期运行，水流的冲刷，局部地方垮塌严重，大部分护岸已经被掏空。加上平溪河上游水土流失严重，造成河道泥沙淤积，河床抬高，严重影响着两岸人民的生命财产安全。
2.2  水文气象
平溪河是舞水一级支流、沅水二级支流，发源于平溪县境内平溪乡花园村的高坡，先西北流向，途经平溪河坝万村，转折正北流向，先后接纳大小溪流34条，穿黄雷乡境后，经贵州省玉屏县七眼桥注入舞水。
新晃县地处亚热带，属中亚热湿润性季风气候区，气候温和、光照充足、雨量充沛、四季分明，夏季经常受副热带高压控制，多偏南风，气温高；冬季受冬季风控制，北方南下的冷空气入侵，形成阴雨冰雪。由于东南季风的不稳定性，境内降雨季节分配不均，易发生大范围的强降雨过程，洪水灾害频繁。据新晃县气象站资料记载多年平均蒸发量1074.80mm，年平均气温16.6℃，最高气温40.9℃，最低气温-10.3℃。年日照时数1300.50小时，无霜期288.70天，多年平均降雨量1137.20 mm，最大一日降雨发生在1979年6月5日，24小时内平均降雨129.40mm，最大三日降雨发生在1996年7月，72小时内平均降雨为160.30mm。连续四个月最大降雨多出现在4～7月，占全年降水量的70%，也是洪水的多发季节。暴雨持续时间一般为一天，长者达三天。


目    录
摘要 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
关键词 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
1  前言 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2  综合说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.1  基本情况 . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
2.1.1  自然地理和社会经济情况 . . . . . . . . . . . . . . . . . . .2
2.1.2  防洪工程现状 . . . . . . . . . . . . . . . . . . . . . . . .2
2.2  水文 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
2.3  工程地质 . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
2.3.1  堤防护岸工程基本地质条件评价 . . . . . . . . . . . . . . .3
2.3.2  河道清障工程地质条件及评价 . .  . . . . . . . . . . . . .4
2.3.3  结论及下步工作建议 . . . . . . . . . . . . . . . . . . . . .4
2.4  工程初步设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2.5.1  工程等级及建筑等级 . . . . . . . . . . . . . . . . . . . . .5
2.5.2  堤防工程设计 . . . . . . . . . . . . . . . . . . . . . . . .5
3  水文气象 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
3.1  流域概括 . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
3.2  设计洪水 . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.2.1  设计暴雨 . . . . . . . . . . . . . . . . . . . . . . . . . .8
3.2.2  排水沟设计流量计水位 . . . . . . . . . . . . . . . . . . . .8
3.2.3  台洞段设计洪水的推求 . . . . . . . . . . . . . . . . . . . .9
3.2.4  平溪段设计洪水的推求 . . . . . . . . . . . . . . . . . . . .11
3.3  治涝水文分析计算 . . . . . . . . . . . . . . . . . . . . . . . . . .13
3.3.1  暴雨特性及洪涝分析 . . . . . . . . . . . . . . . . . . . . .13
3.3.2  排水沟设计流量及水位 . . . . . . . . . . . . . . . . . . .13
4  工程设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
4.1  设计依据与标准 . . . . . . . . . . . . . . . . . . . . . . . . .14
4.1.1  设计依据 . . . . . . . . . . . . . . . . . . . . . . . . . .14
4.1.2  设计基本资料 . . . . . . . . . . . . . . . . . . . . . . . .14
4.1.3  工程地质资料 . . . . . . . . . . . . . . . . . . . . . . . .15
4.1.4  规程规范及有关文件 . . . . . . . . . . . . . . . . . . . . .15
4.1.5  规范及有关规定 . . . . . . . . . . . . . . . . . . . . . . .16
4.2  设计 . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
4.2.1  工程现状 . . . . . . . . . . . . . . . . . . . . . . . . . .16
4.2.2  堤防布置设计 . . . . . . . . . . . . . . . . . . . . . . . .16
4.2.3  堤型方案选定 . . . . . . . . . . . . . . . . . . . . . . . .17
4.2.4  设计堤定高程 . . . . . . . . . . . . . . . . . . . . . . . .20
4.2.5  重力式提设计 . . . . . . . . . . . . . . . . . . . . . . . .22
4.3  治涝工程设计 . . . . . . . . . . . . . . . . . . . . . . . . . .23
4.3.1  排水沟总体设计 . . . . . . . . . . . . . . . . . . . . . . .24
4.3.2  排水沟的设计流量 . . . . . . . . . . . . . . . . . . . . . .25
4.3.3  排水沟断面设计 . . . . . . . . . . . . . . . . . . . . . . .26
4.3.4  护砌 . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
5  结论. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
参考文献 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
