五层5500平米郑州市源润商务酒店设计(建筑图,结构图)
无需注册登录,支付后按照提示操作即可获取该资料.

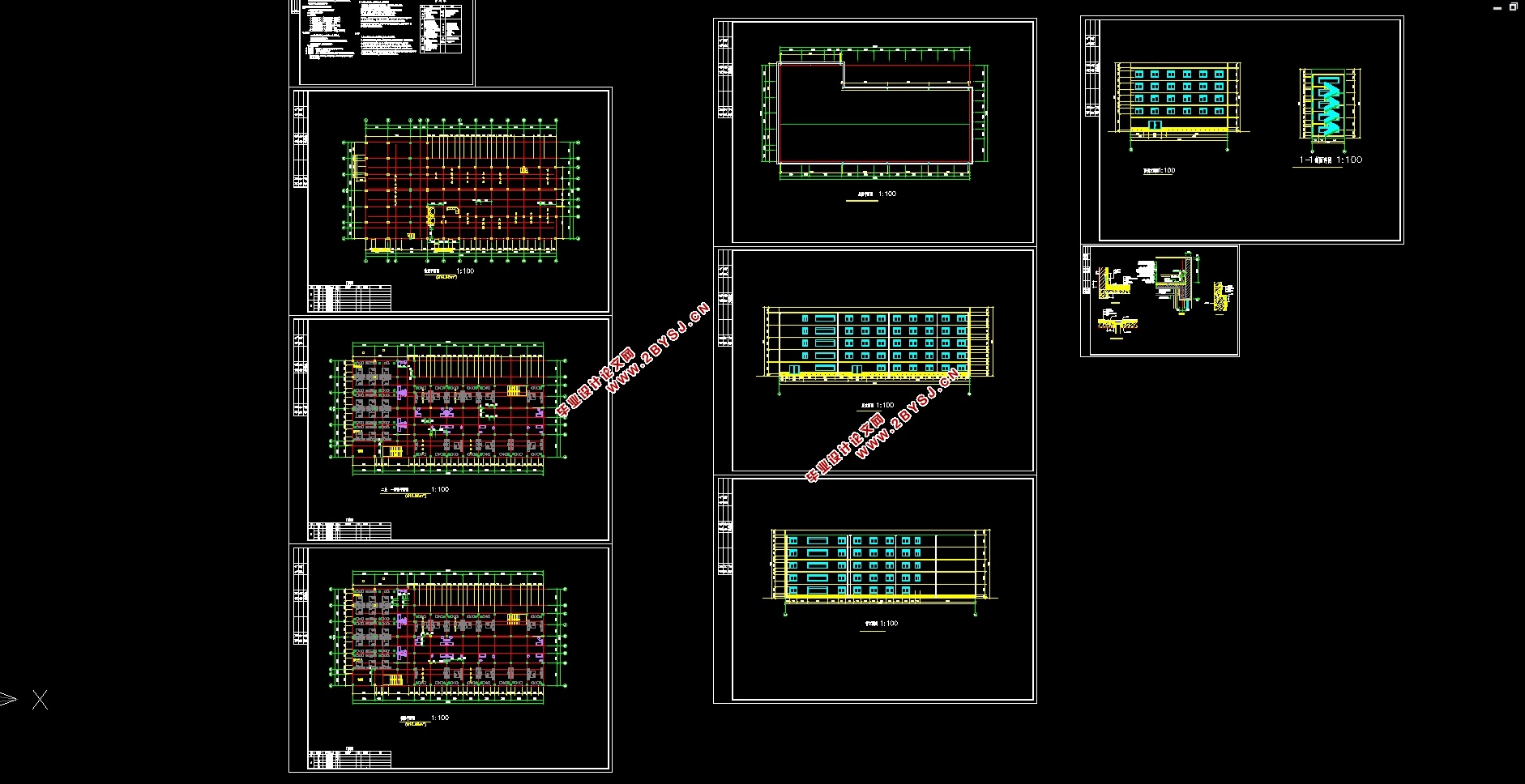

五层5500平米郑州市源润商务酒店设计(建筑图,结构图)(任务书,计算书9400字,建筑图8张,结构图12张)
摘 要
本设计主要分为两大部分:第一部分为建筑设计。建筑设计是在总体规划的前提下,根据任务书的要求,综合考虑基地环境,使用功能,结构施工,材料设备,建筑设计及建筑艺术问题,解决建筑物的使用功能和空间的安排。依据建筑物的概念,建筑方针的原则,完成了拟建酒店以下几方面的设计:建筑总平面设计,建筑布局,基本单元设计,公共部分设计,空间组合设计,屋面设计,建筑立面设计及建筑防火设计等等。
第二部分为结构设计。结构设计由框架设计,楼梯设计,板设计和基础设计等组成。该建筑的抗震设防烈度为7度,抗震等级为三级,考虑水平地震作用对横向框架的影响。竖向荷载作用下,横向框架内力计算采用弯矩分配法,而内力组合比较了竖向荷载组合和竖向荷载与地震力组合时对框架梁,柱产生的不利影响,取两者中较大值对框架梁,柱进行截面设计。
关键词:建筑设计 建筑规范 内力组合
.1 建筑概况
1、设计题目: 郑州市源润商务酒店建筑结构设计
2、建筑面积: 5554㎡
3、建筑总高度:16.200m(室外地坪算起)
4、建筑层数: 五层
5、结构类型: 框架结构
1.2 工程概况
该酒店为五层钢筋框架结构体系,建筑面积约5554m2,建筑物平面为L字形。走廊宽度1.8m,标准层高3.0m,室内外高差0.45m,其它轴网尺寸等详见平面简图。
1.3 设计资料
1、气象条件
本地区基本风压 0.35KN/㎡,基本雪压0.35KN/㎡
2、抗震烈度:7度第一组,设计基本地震加速度值0.01g
目 录
摘 要 1
第一章 建筑设计 2
1.1 建筑概况 2
1.2 工程概况 3
1.3 设计资料 3
1.4 建筑要求 4
1.5 采光、通风、防火设计 4
1.6 建筑细部设计 4
1.7 参考资料 4
第二章 框架结构的设计 6
2.1 工程概况 6
2.2 设计资料 6
第三章 框架结构设计计算 8
3.1 梁柱面、梁跨度及柱高的确定 8
3.2 载荷计算 9
3.3 水平地震力作用下框架的侧移验算 10
3.4 水平地震作用下,横向框架得内力分析 15
3.5 竖向荷载作用下横梁框架的内力分析 19
3.6 内力组合 32
3.7 截面设计 37
结 论 44
参考文献 45
致 谢 46
