青岛主体六层局部二层6000平米海滨酒店设计(建筑图,结构图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

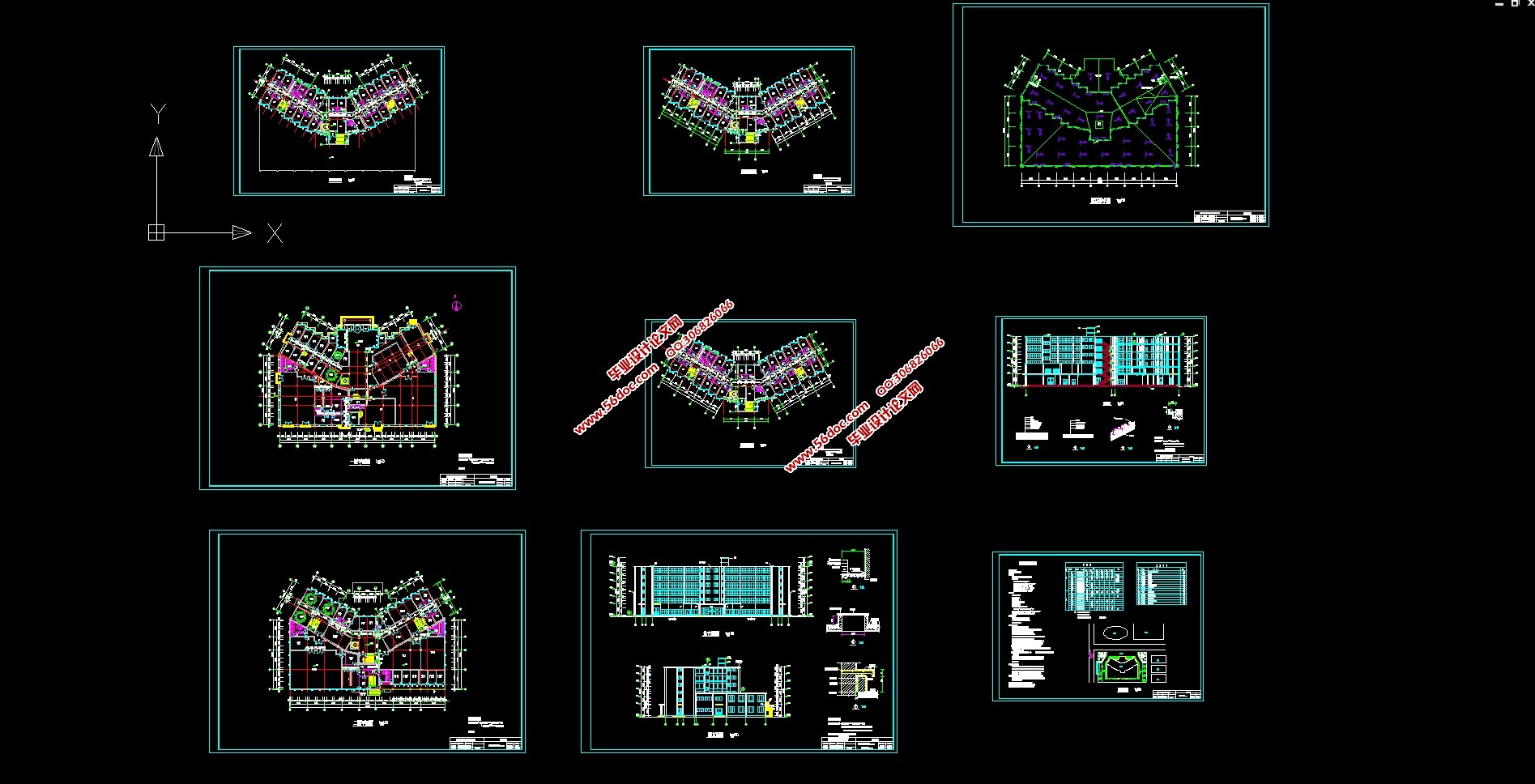

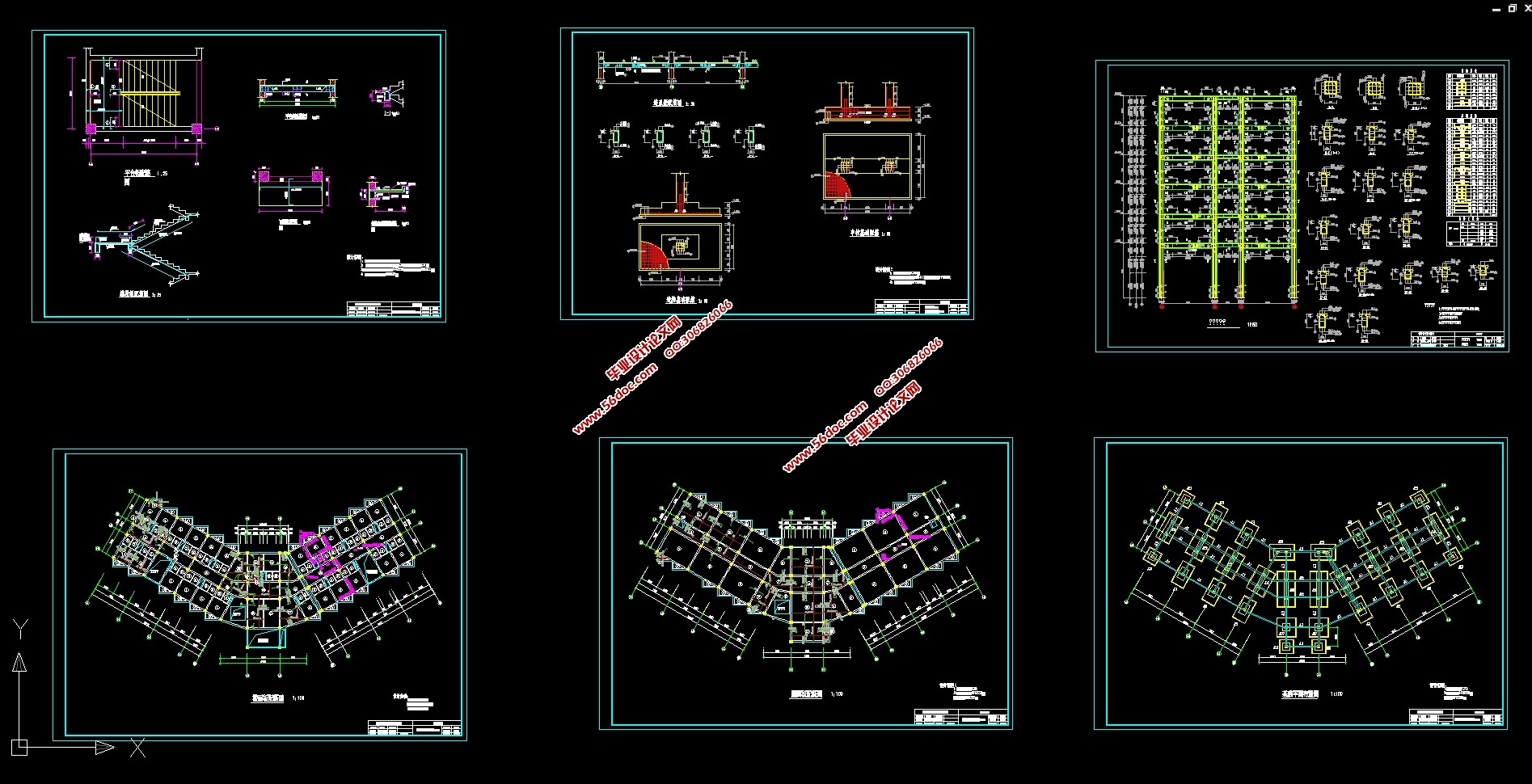

青岛主体六层局部二层6000平米海滨酒店设计(建筑图,结构图)(含开题报告,计算书34000字,建筑图9张,结构图6张)
本次设计为宾馆建筑设计,包括两部分:建筑设计和结构设计。设计采用现浇钢筋混凝土框架结构,主体六层,标准层层高3.0m,一层层高为4.5m。该建筑外表呈V字形,内部设备齐全,有酒吧、舞厅、餐厅、会议室、多功能厅、台球厅等,功能分区明确,并且在布置时注意动与静、重与轻的结合。建筑设计根据规范、防火疏散、防震等方面的具体要求,考虑了各房间的面积、形状、平面尺寸、门窗布置及房间在建筑平面中的位置,确定了走廊、门厅、楼梯间等交通联系部分的布置;并根据统一与变化、均衡与稳定、韵律、对比与尺度等建筑构图的基本原则绘制了平、立、剖面图。
本设计采用现浇钢筋混凝土楼盖,填充墙体采用灰砂砖,内墙抹灰,外墙采用白色高级涂料,建筑勒脚采用粗面文化石面层。根据设计要求,地震烈度为7度,三级抗震结构,场地类别为Ⅱ类,只考虑横向水平地震作用,选用横向承重框架体系。混凝土除框架柱和基础采用C40外,其余均采用C30;框架梁、柱、主梁、连系梁纵向受力筋采用HRB400级钢筋,其余均采用HRB335级。楼盖结构平面的主梁沿横向布置,次梁沿纵向布置,板、次梁均按考虑塑性内力重分布设计。框架竖向内力分析采用弯矩二次分配法,基础采用独立基础和联合基础。
关键词:宾馆  框架结构  钢筋混凝土  弯矩二次分配法  独立基础

1.1设计原始资料
1.1.1气候条件
(1)冬季采暖室外计算温度-1,7℃(绝对最低气温-20.6℃);夏季通风室外空气计算温度27.3℃(绝对最高气温41.7℃)。室内计算温度:卫生间、楼梯间、大厅为16℃,其他均为20℃。
(2)空气相对湿度:最热月平均72%,最冷月平均70%。
(3)主导风向:东北。冬季平均风速1.9米/秒,夏季2.2米/秒,基本风压Wo=0.35kN/m (按50年一遇采用)。
(4)基本雪压:So=0.25kN/m (按50年一遇采用)。最大积雪深度220mm。
(5)年降雨量:634mm;日最大降雨量92mm;一小时最大降雨量56mm;雨季集中在9、10月份。
(6)土壤最大冻结深度500mm。
1.1.2工程地质条件
(1)土层为第四季堆积黄土状粉质粘土,属非自重湿陷类型,湿陷等级为I级,承载特征值150kN/m (Kpa),地势较为平坦,由南东向西北略有倾斜,地面绝对标高为210.00~219.55m。
(2)场地地下水位在自然地面以下9.55~11.0m,绝对标高为210.00~210.37m,属潜水类型。地下水对混凝土结构不具腐蚀性,但在干湿交替条件下对钢筋混凝土结构中的钢筋具弱腐蚀性。
(3)基本烈度为7度,近震,场地类别II类。
1.1.3施工条件
建筑场地平坦,道路通畅,水、电、通讯就近可以接通;工程以承包方式施工,施工水平较高,各种材料资源充足;混凝土采用商品混凝土现场泵送,门窗由建设单位负责加工订货。



青岛主体六层局部二层6000平米海滨酒店设计(建筑图,结构图)
青岛主体六层局部二层6000平米海滨酒店设计(建筑图,结构图)
青岛主体六层局部二层6000平米海滨酒店设计(建筑图,结构图)

青岛主体六层局部二层6000平米海滨酒店设计(建筑图,结构图)
青岛主体六层局部二层6000平米海滨酒店设计(建筑图,结构图)


目录
1 建 筑 设 计    7
1.1设计原始资料    7
1.1.1气候条件    7
1.1.2工程地质条件    8
1.1.3施工条件    8
1.2 总平面设计    8
1.2.1选址    8
1.2.2总平面设计依据:    9
1.2.3 变形缝的设计    10
1.3 建筑平面设计    11
1.3.1功能布局的分析    12
1.3.2功能分区    13
1.3.3房间的布置    13
1.3.4公共卫生间的设计    16
1.3.5楼梯的布置    17
1.3.6柱网的布置    18
1.4 立面设计    19
1.4.1立面设计的基本要求    20
1.4.2立面的虚实与凹凸    21
1.4.3立面的线条处理    21
1.4.4立面的色彩与质感    21
1.4.5建筑立面材料    22
1.5 剖面设计    22
1.5.1剖面设计基本要求    23
1.5.2屋面、楼面做法    25
1.5.3楼梯选择    26
1.5.4挑檐沟设计    28
1.6细部构造总说明    28
1.6.1勒脚    28
1.6.2散水    29
1.6.3楼地面工程    29
1.6.4屋面工程    29
1.6.5门窗工程    30
1.6.6基础工程    30
1.7其它说明    31
2.结构设计    32
2.1 工程概况    32
2.1.1 设计资料    32
2.1.2 楼盖的结构平面布置    32
2.2楼面板的设计    34
2.2.1板的平面布置    34
2.2.2荷载统计    34
2.2.3双向板B1的设计    35
2.1.4 B2~B7的计算    37
2.2.5单向板B8、B9计算    41
2.3 屋面板设计    43
2.3.1板的平面布置    43
2.3.2荷载统计    44
2.3.3双向板WB1、WB2的设计    45
2.3.4单向板WB3的设计    47
2.4 连系梁    49
2.4.1 荷载统计    49
2.4.2计算简图    50
2.4.3内力计算    50
2.3.4配筋计算    52
2.4.5与次梁交接处附加箍筋及吊筋的计算    53
2.4.6与主梁交接处附加箍筋及吊筋的计算    54
2.5框架设计    55
2.5.1 设 计 资 料    55
2.5.2 结构布置    56
2.5.3 荷载统计    58
2.5.4 内力计算    72
2.5.5 内力组合    96
2.5.6截面设计    106
2.6雨篷设计    121
2.6.1 设计资料    121
2.6.2 雨篷的抗弯强度计算    122
2.6.3 雨篷梁计算    123
2.7 基础的设计    126
2.7.1 基础内力组合计算    126
2.7.2 基础底面配筋计算    131
2.8 楼梯设计    135
2.8.1 设计资料    135
2.8.2 梯段板设计    136
2.8.3 平台板设计    137
2.8.4 平台梁设计    138
参考文献    140
致谢    142
附录 海滨酒店图纸目录表    143

附录 海滨酒店图纸目录表
编号    图纸名称    图纸编号
1    建筑设计总说明及总平面图    建施01
2    一层平面图    建施02
3    二层平面图    建施03
4    三层平面图    建施04
5    标准层平面图    建施05
6    顶层平面图    建施06
7    北、西立面图、建筑详图    建施07
8    剖面图、建筑详图    建施08
9    屋面排水图    建施09
10    楼板结构布置及配筋图    结施01
11    屋面板结构布置及配筋图    结施02
12    框架配筋图及截面详图    结施03
13    楼梯、雨篷配筋图    结施04
14    连系梁、基础配筋图    结施05
15    基础平面布置图    结施06
