永康市花街镇林机塘整治工程设计(含CAD图)

永康市花街镇林机塘整治工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文10600字,CAD图纸9张合一)
DESIGN OF INTERGRATEDENOVATION LINJITANG IN   YONGKANG HUAJIE TOWN ZHEJIANG PROVINCE
摘 要：本设计是对林机塘山塘的挡水建筑物进行除险加固施工设计，解决山塘坝体的渗漏、涵管进水闸门漏水以及设计高程不足等问题。主要涉及坝体防洪安全、边坡稳定性及坝体渗漏等。
关键词：山塘；除险加固；防渗；

Abstract: The design of  Linjitang mountain pool retaining water danger-eliminating and reinforcing the construction design buildings,which solved the mountain pool water lekage、culvert pipe dam leakage and design elevation gate such problems.The design that mainly invoves the dam safty,the slope stability and flood dam leakage,etc.
Key words:pool; danger-eliminating and reinforcing; anti-seepage;

基本情况
林机塘位于永康市花街镇下堑村。坝址以上集雨面积0.14km2，主流长0.5km，总库容1.8万m3，是一座以灌溉为主的山（2）型山塘。其下游有下堑村、公路及输电线路等重要基础设施，属屋顶山塘。
山塘主要建筑物包括大坝、溢洪道及灌溉输水涵管。
大坝为均质土坝，最大坝高6.91m，坝顶高程49.20～49.81m不等（为黄海高程，下同），坝顶长173m，坝顶平均宽度2.5m，大坝迎水坡仅部分坝段干砌块石护砌，坝坡过陡；背水坡无任何形式护坡，坝面杂草丛生。
溢洪道位于大坝右坝头，为开敞式正槽溢洪道，堰顶高程48.54m，进口宽度为6.8m。
大坝拐角处坝下有一条灌溉输水方涵，型式为0.2×0.2m条石方涵，长约20m。


目    录
摘 要    3
关键词    3
2   综合说明    4
2.1   基本情况    4
2.2   存在的主要问题    5
2.3   整治工程建设的主要内容    5
2.4   工程效益    5
2.5   结论及建议    6
2.6    工程特性表    6
3   工程现状及存在问题    7
3.1   山塘基本情况    7
3.2   防洪安全性复核    8
3.2.1   工程等级及洪水标准    8
3.2.2   当地水文、气象要素    8
3.2.3   设计暴雨    8
3.2.4   设计洪水    9
3.2.5   调洪计算    10
3.2.6   防洪安全性复核    10
3.3   存在的主要问题    11
4   整治工程设计    12
4.1   工程任务和规模    12
4.2   主要整治项目    12
4.3   总体布置    12
4.4   整治设计    13
4.4.1   复核坝顶高程    13
4.4.2   大坝整治方案    13
4.4.3    溢洪道整治方案    14
4.4.4   新建输水涵管方案    15
4.5   工程环境整治    16
4.6   工程量汇总    16
5   建设管理及施工组织设计    16
5.1   施工条件    16
5.2   工程施工总体布置    17
5.3   施工导流与度汛    17
6   投资预算    18
6.1   编制依据    18
6.2   材料价格    18
6.3   费用标准    18
6.4   临时工程    18
6.5   工程预算    19
7   工程效益及工程管理    19
7.1   工程效益    19
7.2   山塘建后管理    19
        7.2.1    山塘的保护范围和水域保护范围    19
7.2.2工程维护与管理    20
8   结论    20
参考文献    21
致    谢    22

附图：

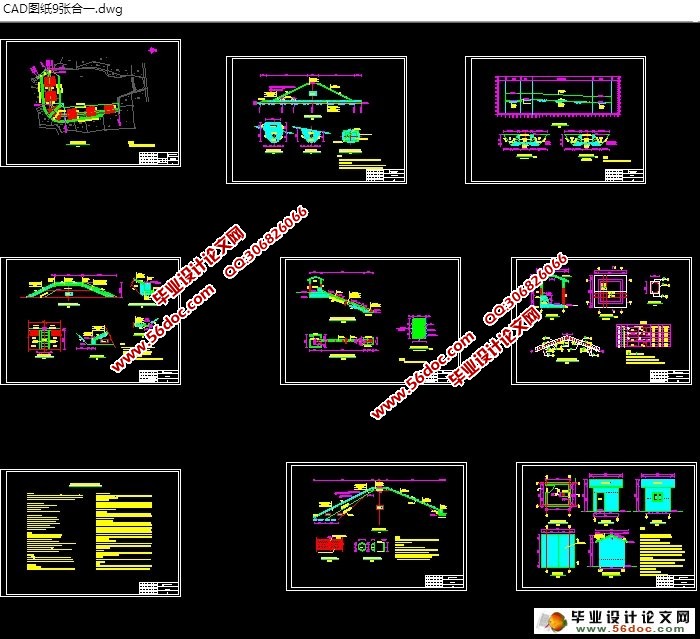

附图01—实施方案总说明

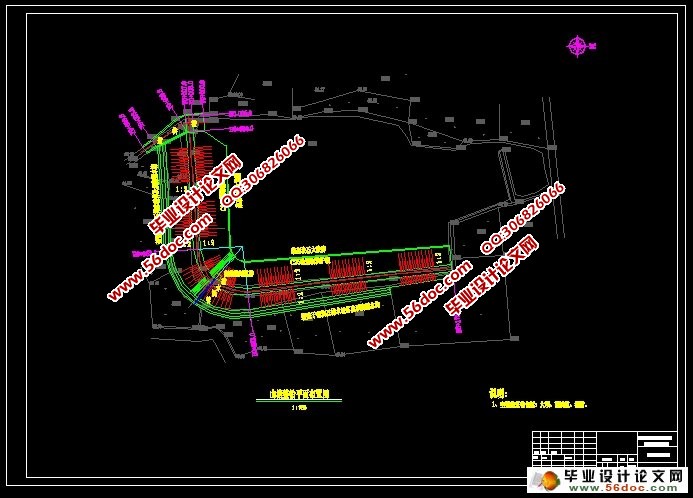

附图02—山塘整治平面布置图

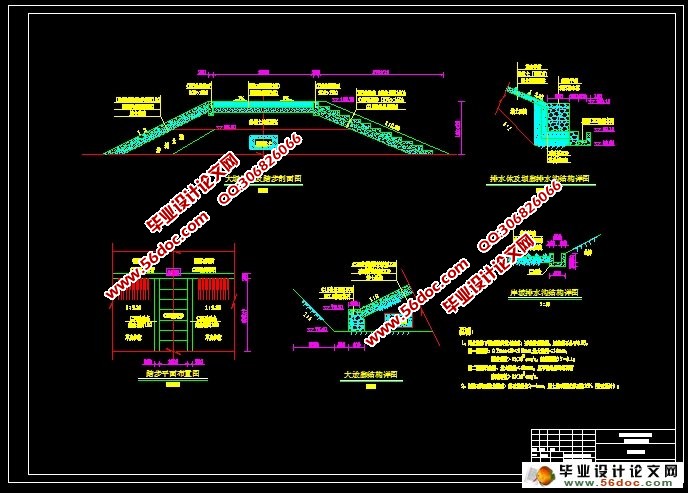

附图03—大坝典型剖面图
