邯郸港泵站更新改造工程设计(含CAD图)

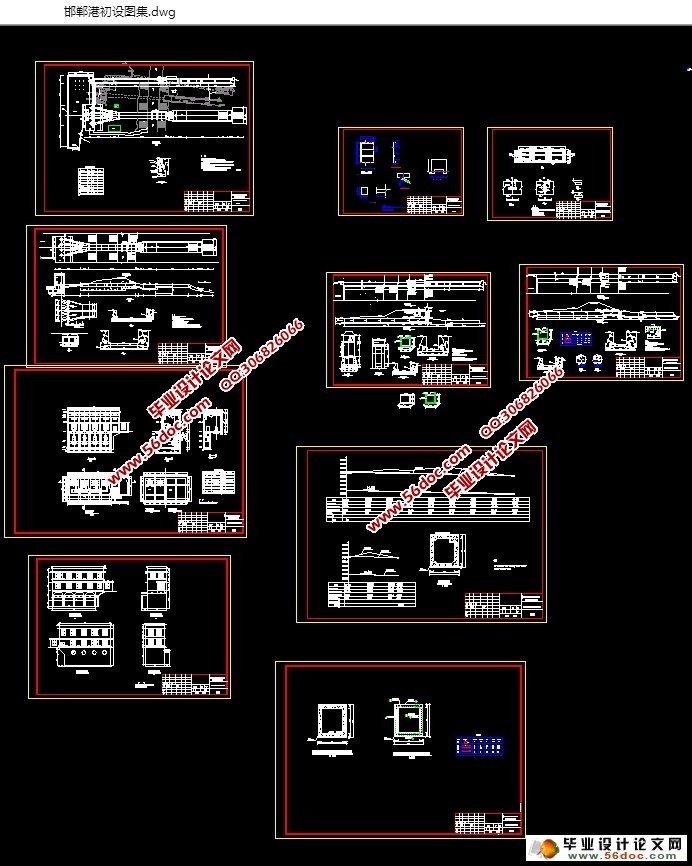

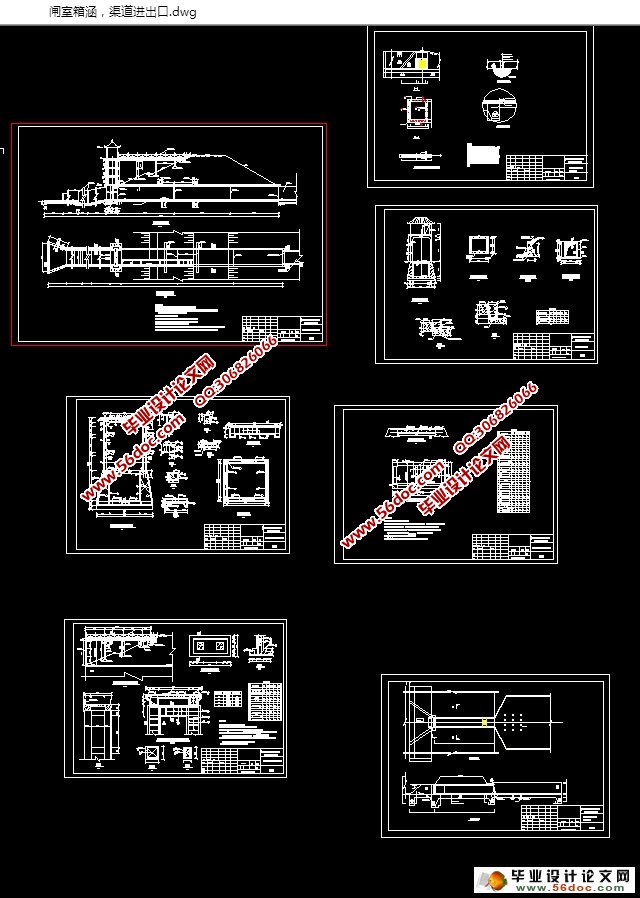

邯郸港泵站更新改造工程设计(含CAD图)(论文说明书17200字,CAD图17张)
The Renovation Poject Dsign of Handan Pmp Sation
摘  要：针对邯郸港泵站现有装机能力已不能满足该区的排涝要求；枢纽建设不完善；枢纽险象较多，运行条件差等问题，急需对其进行更新改造。本设计主要包括：防洪水文分析、治涝水文分析、涵闸设计流量、泵房设计、进水前池设计、压力水箱设计以及出水涵管设计等。经设计后即可解决湘潭县县城政治经济文化中心的内涝灾害问题，为保障城市经济可持续发展，具有巨大的社会、经济效益。
关键字：泵站；防洪；治涝；泵房；涵闸

Abstract: Aims at the problems such as the curent lading capacity of Handan pump station couldn’t satisfy the requirement of drainage of stagnant water, the imperfection of hinge construction, the dangerous phenomenon of hinge and the poor operation condition, it is anxious to make replacements and renovations. The design includes: analysis of flood-control hydrology, water drain hydrology analysis, culvert gate design flow, pump room design, water ingress forbay design, water pressure tank design, and water bursting culvert design. By the design,the problem, of waterlogging disasters in the political, economic and cultural center of Xiangtan County,will be solved, at the same time ,it will create the stable production and secure living environment to ensure the safety of life and property, protect the sustainable development of urban economy, possesses enormous social and economic benefits.
Keywords: Pumping station; Flood prevention; Controls the waterlogging; Pump house; Culvert and sluice

项目背景
湘江又称湘水，是长江7大支流之一，源出广西临桂县海洋坪的龙门界，全长856km，其中湖南境内670km，流域面积94660km2，其中湖南90%，湘潭水文站以上流域面积81638km2。湘江从南向北呈“C”型贯穿市区，从马家河至昭山全长42 Km，其右岸为岳塘，左岸为湘潭县，土地面积共281km2，其中湘潭县县城总面积36.36km2。全县总人口114万人。湘江即是湘潭人民生产、生活的源泉，同时每年也带给两岸人民极大的洪涝灾害，造成较大的经济损失。
湘潭县位于湘江干流下游，北邻长沙，东依株洲，西南与湘乡市相连，位于长株潭经济综合体核心区域，随着长株潭经济一体化进程的加快，易俗河经济开发区的经济、政治地位已发生了根本性的变化。城市道路及排水管网的新建，尤其是京珠高速和上瑞高速的建成，使县城的水系发生了很大的改变，由于原县城排水工程标准低，部分设施老化，已不适应于现有城市标准，成为了当前县城的一大隐患，针对此现状，着眼县城发展前景，对县城排水工程进行扩容、提质。邯郸港泵站控制集雨面积12.07km2，装有2×155 kw机组；自改革开放以来，国民经济高速发展。随着长株潭一体化向纵深发展，两型社会的建设，城区规模不断扩张，县城垸建成到现在发生了三大根本性改变：①农田变为城市建设用地；②清山绿水的农村变为繁华的城市；③原有的撇洪明渠变为城市排水管网。因此，在五、六十按农村排涝标准建设的排涝设施已根本不能满足该区的排涝需求，一次暴雨所造成的经济损失少则几千万元，多则上亿元，严重制约该区经济的正常发展。
因此，对现有的排水渠系和排渍泵站进行改造增容迫在眉睫，即可解决湘潭县县城政治经济文化中心的内涝灾害问题，同时又可造就一个稳定的生产、生活安全环境，确保人民生命财产安全，保障城市经济可持续发展，具有巨大的社会、经济效益。
