雅宝桩基础工程施工设计方案(附CAD图纸)

雅宝桩基础工程施工设计方案(附CAD图纸)(含开题报告,论文说明书27000字,CAD图纸7张)
摘 要：本设计着重研究桩基础工程的施工组织设计，主要包括施工部署，资源组织、配置，施工方案，进度资源计划，安全文明施工等，其中施工方案为重点，着重论述了基础工程如何进展的施工方案问题。以深圳雅宝桩基础工程为研究对象，深入实践，理论联系实际，查阅相关资料，正对本工程自身的特点，制定专项施工方案，制定组织计划。经过验证方案切实可行，文中所述施工工艺及技术措施能较好的指导施工，使各项工程质量，工期得到有效控制，各阶段施工有序进行。
关键词：冲孔灌注桩；施工现场布置；施工组织计划；工期；安全文明施工

Construction Design of Ya Bao Pile Foundation
Abstract：This design focuses on the organizational design of pile foundation works, including construction deployment, resource organization, configuration, construction program, schedule, resource planning, safe and civilized construction, including construction program, focuses on how the progress of foundation engineering construction programproblem. Shenzhen Albemarle pile foundation work for the study, in-depth practice and theory with practice, access to relevant information, are of the works of their own characteristics, the development of special construction program, to develop organization plans. After verification scheme is feasible, as described in the construction technology and technical measures to better guide the construction, so that the quality of the project duration has been effectively controlled, the various stages of construction in an orderly manner.
   Key words：Punch filling pile; Construction site layout; The construction organization plan; Time limit; Safety civilized construction..

 编制说明
星河雅宝高科创新园项目一期位于深圳市宝安区龙华民治水库东侧，其中用地面积23270m2，总建筑面积145115m2，项目包括3栋超高层配套宿舍（150m），1所配套幼儿园。
2.2  编制依据
本施工组织设计编制的主要依据为：
《星河雅桩基础工程设计施工图》，艾奕康建筑设计(深圳)有限公司，2012年1月；
《雅宝冲孔灌注桩超前钻探报告》，深圳市勘测研究院有限公司，2011年2月；
《建筑地基基础设计规范》（GB5007－2002）；
《建筑桩基技术规范》（JGJ94-2008）；
《建筑施工安全检查标准》，JGJ59-99；
《施工现场临时用电安全技术规范》(JGJ46-2005)；
3  工程概况及特点
3.1  工程概括
本工程场地位于宝安区龙华民治水库东侧，拟建2号地块基坑场地位于梅坂大道
西侧。工程具体位置见下图1示。本工程桩基础由艾奕康建筑设计(深圳)有限公司设计，塔楼区域拟采用冲孔灌注桩，桩径800~2200mm，共计约224根，承包方式为总价包干方式即在承包范围内，承包人包工、包料、包质量、包工期、包安全、包文明施工。
根据设计文件要求，桩的有效长度≥6.0m及3d的较大者,d为桩身直径,桩全截
面入微风化粗粒花岗岩≥0.5d,桩端以下3d且不小于5m范围内岩层完整，单轴抗
压强度特征值frp=35MPa。根据超前钻资料，本工程冲孔灌注桩平均桩长约25.0m。


目  录
摘 要    1
关键词    1
1  前言    2
2  编制说明及编制依据    2
2.1  编制说明    2
2.2  编制依据    2
3  工程概况及特点    2
3.1  工程概括    2
3.2  地质简况    3
3.2.1  地层岩性    3
3.2.2  地下水条件    4
3.2.3  地层分布    4
3.3  设计概况    4
4  施工现场布置以及组织机构    6
4.1  施工现场平面布置    7
4.1.2  施工平面布置原则    8
4.1.3  临时设施布置    8
4.1.4  钢筋加工场布置    8
4.1.5  现场平面布置    8
4.1.6  现场用水布置    9
4.2  工程配置    10
4.3  施工平面管理    10
4.4  组织管理机构    11
4.4.2  项目经理部管理职责    12
5  技术方案和主要施工方法    12
5.1  测量的施工工艺    12
5.1.1  坐标及高程引入    12
5.1.2  测量施工要求    12
5.1.3  工作流程    13
5.1.4  测量复核和资料的整理    13
5.2  冲孔灌注桩施工方法    13
5.2.1  施工现场准备    13
5.2.2  施工安排    14
5.2.3  施工工艺流程    14
5.2.4  施工方法及技术措施    14
5.3  桩身质量控制    16
5.4  检验验收    17
5.5  冲孔灌注桩主要有以下几个问题容易出现    17
5.6  质量保证措施    17
6  工期进度计划及保证工期措施    18
6.1  劳动力强度计算    19
6.2  工期规划    19
6.2.1  第一准备阶段    19
6.2.2  第二施工阶段    19
6.2.3  第三验收阶段    21
6.3  工程施工总进度计划横道图    21
6.4  工期保证措施    23
6.4.1  组织措施    23
6.4.2  管理措施    23
6.4.3  技术措施    23
6.4.4  机械设备配置    24
6.4.5  工期延误回补措施    24
7  劳动力、材料、机械设备投入计划    24
7.1  劳动力需求计划    24
7.1.1  劳动力资源总体规划    24
7.1.2 劳动力需求    24
7.1.3  劳动力计划表    25
7.1.4  劳动力保证措施    25
7.2  施工机械设备投入    25
7.3  主要材料需求计划    27
7.3.1  主要材料需求    28
7.4  物资供应计划    28
7.5  物资供应保证措施    29
7.6  材料进场及现场管理    29
8  施工临时用水用电    29
8.1  施工临时用电    29
8.1.1  施工用电编制依据    29
8.1.2  现场统计    29
8.1.3  用电量计算    30
8.1.4  电源选用    30
8.2  施工临时供水    30
8.2.1  施工现场用水量计算    30
9  安全文明施工方案    31
9.1  安全管理机构    31
9.2  安全管理制度    32
9.2.1  实行安全管理制度    32
9.2.2  项目部安全领导小组    32
9.2.3  实行安全生产检查制度    32
9.3  安全施工措施    33
9.4  安全用电措施    34
9.4.1  接地、接零与防雷    34
9.4.2  外电保护    35
9.4.3  配置漏电保护器    35
9.4.4  配电系统    35
9.4.5  电气装置定期检修    36
9.5  安全制度建设    37
9.6  现场施工机械安全管理    38
9.6.1  总体规定    38
9.7  文明施工措施    39
10  雨季施工技术措施    40
10.1日常防备措施    40
10.2 防雨措施    40
11  结论    41
参考文献    41
致  谢    42
附录    43

附录
附录1：星河雅宝高科创新园一期二号地地形地貌图
附录2：微风化岩基顶板等高线图

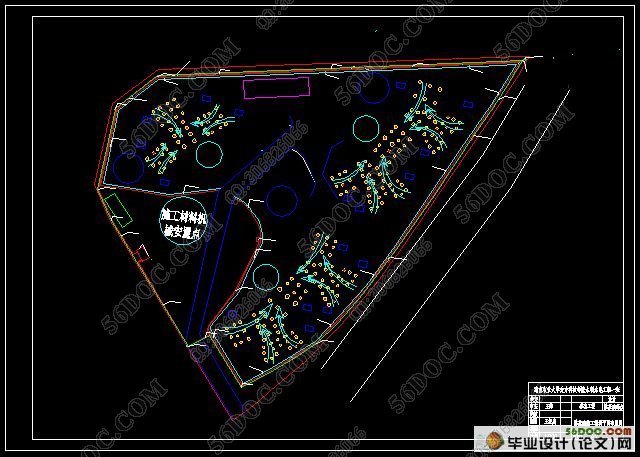

附录3：桩基础施工现场平面布置图
附录4：A座桩基布置图
附录5：B座桩基布置图
附录6：C座桩基布置图
附录7：施工进度网络图
