五层8400平米税务综合办公楼设计

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

五层8400平米税务综合办公楼设计(含选题审批表,任务书,开题报告,外文翻译,计算书46000字,CAD图21张,含电算计算书)
摘要
本工程为辽阳税务综合办公楼,位于辽宁省辽阳市,由主管部门批准的新建建筑规划以及其地理位置。
本工程占地面积约1337.2平方米,建筑面积8455.92平方米。本建筑主体五层,局部六层,总高度26.1米,室内外高差为0.45米,女儿墙高 0.9米。建筑采用“L”形,总长度为66.00米,总宽度为36米。建筑立面规整,采用白色防水涂料装饰外墙,女儿墙为现浇,除正门为玻璃门外,其余均采用实木门,窗为塑钢窗。
本工程结构形式为现浇钢筋混凝土框架结构,外墙采用300mm厚加气混凝土砌块,楼梯间墙为240mm空心水泥砌块, 内墙采用200mm厚加气混凝土砌块。柱子采用混凝土强度等级为C40,首层截面600 600,在二层处变截面一次,截面尺寸减小100mm,其余各层为500 500。框架梁混凝土等级C30,截面为300 700和300 500。建筑地点地质条件良好,采用柱下独立基础,混凝土强度C25。建筑内部设有三部楼梯,满足防火要求。屋面排水采用有组织排水。抗震设防烈度为7 度,Ⅱ类场地土,冰冻深度为-1.2m。由于结构的不规则和结构伸缩缝最大间距,根据抗震规范要求,需要设置抗震缝,抗震缝宽为600mm,兼作伸缩缝。
本设计严格遵守我国现行规范和有关规定,计算中包括荷载汇集,地震作用,风荷载,内力组合,楼板设计,基础设计,楼梯设计等。其中水平地震作用的计算的方法采用底部剪力法,采用修正后的反弯点法(D值法)确定柱子的反弯点和内力。计算竖向荷载作用时采用弯矩的二次分配的方法。
关键词:办公楼   钢筋混凝土   框架结构    独立基础   抗震缝


ABSTRACT
The project is the tax office building which located in the new development district called Liaoyang city, by way of official department, as to the newly built construction as well as its geographical position.
This building covers the area of 1337.2 square meters which own five layers. the total building areas are 8455.92 square meters.  Total height is 26.10m, the height difference between indoors and outside height is 0.45m,daughter wall is 0.9m.The shape of the building plan is“    L”. The total length is 66.0 m,total width is 36.0m  the design in formal . Using white ceramic bricks to decorate the outside wall, using solid bricks to build the daughter wall. Choosing glass door as the front door and the others choosing solid wood doors.The windows using plastic-- steel windows.
The structural form of the civil engineering is the form of reinforcement concret casting.The outer wall uses  add gas concret brick,whose size is 300㎜;and the inside wall is 200mm of the add gas concret brick, except that the wall of stair hall is 240㎜with hollow cement brick.The strength class of the frame column is C40,the cross sections of the first floor is600 600, square section columns change the size 1000mm at the second floor and the others are 500 500.The strength class of the frame is C30,and the cross sections are 300 700 and 300 500.The soil condition of the building site is so good, so using the under column independent foundation with the concret of C25. There are three staircases in the construction interior to conform the fire prevention standard. The roof draining water uses organized draining water. The earthquake resistance fortification intensity is 7 degrees, Ⅱ class area soil, and the depth of freezing is -1.2m. As the structure is irregular and the biggest spacing of the structure expansion joint is restricted, according to the Code for seismic design of buildings, it needs to set earthquake resistance seam, and the length is 600mm, for the expansion joint simultaneously.
This design observes the present code and related regulations strictly of our country. The computation include load collect、earthquake process、wind load process、internal force composition、floor design、foundation design and staircase design. The computation method of horizontal earthquake function uses the base shearing force, while uses the point of inflection law (D value law) to ask the pillar the point of inflection. The vertical load function uses the bending moment two times assigns method.
Key words: official building   reinforced concrete   frame construction  single foundation   avoiding shaking seam

3.1.2 设计概述
(1)    本次设计的题目为“辽阳税务综合办公楼设计” ;
(2)    建筑面积:8455.92 m2,占地面积:1337.2m2,共5层,局部6层,各层层高为4.2m;
(3)    室内外高差0.450m,室外地面标高为-0.450m。
3.1.3 结构说明
(1)    本工程为钢筋混凝土现浇框架结构。外墙300mm厚加气混凝土砌块,内墙200mm厚加气混凝土砌块;楼梯间墙、女儿墙为240mm混凝土空心小砌块。
(2)    本工程抗震设防烈度为7度,设计地震分组为第一组。
3.1.4.各部分建筑构造
(1)    屋面:为不上人屋面
SBS改性沥青防水层
20mm厚1:3水泥沙浆找平层
120mm厚水泥珍珠岩保温层
120mm焦渣找坡层(最薄处30mm厚)
100mm厚钢筋混凝土楼板
20mm厚混合砂浆抹灰
(2)    楼面:
20mm厚水磨石地面
100mm厚钢筋混凝土板
20mm厚混合沙浆抹灰
(3)    厕所:
面砖地面
150mm厚水泥砂浆保护层
120mm厚钢筋混凝土板
防水剂(2道)
15mm厚水泥砂浆找平
120mm厚钢筋混凝土板
20mm厚混合砂浆抹灰
3.2结构方案设计
3.2.1设计规模
    该工程位于辽阳市,为永久性建筑,共五层,局部六层。总建筑面积:8456m2,楼内3部楼梯。建筑用地1337.2㎡,柱网尺寸见建筑图。
3.2.2场地条件
(1)自然条件:基本雪压:0.50kN/m2,基本风压:055 kN/m2.
(2)地质条件:拟建场地地形平坦,土质分布具体情况见表1,Ⅱ类场地,7度设防,建筑地点冰冻深度-1.2m.


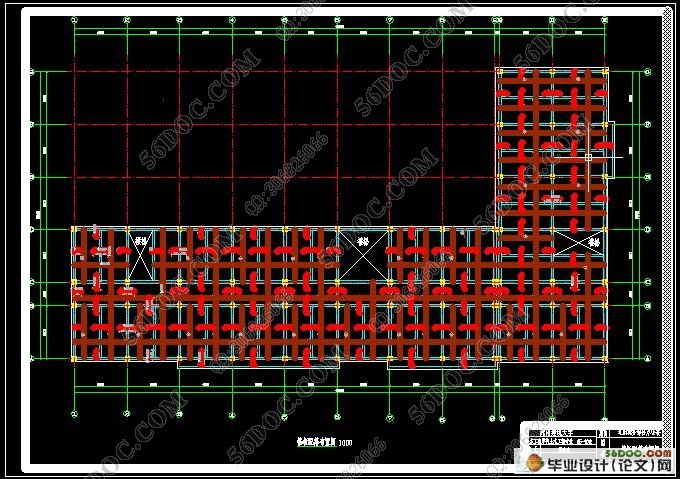

五层8400平米税务综合办公楼设计

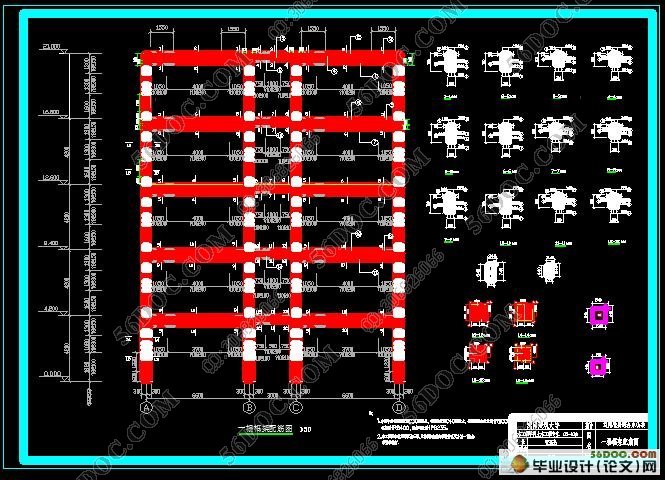

五层8400平米税务综合办公楼设计

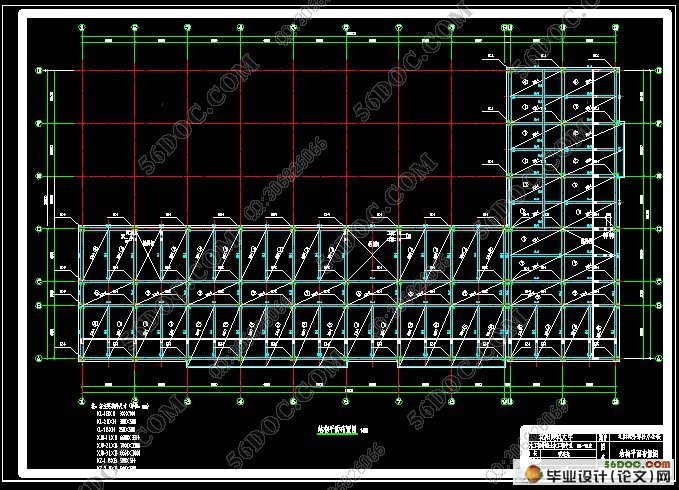

五层8400平米税务综合办公楼设计
五层8400平米税务综合办公楼设计
五层8400平米税务综合办公楼设计
五层8400平米税务综合办公楼设计



目录
第一章 前言    1
第二章 方案论述    2
2.1  建筑方案论述    2
2.2结构设计论述    4
第三章 结构方案设计    6
3.1设计总说明    6
3.1.1设计依据    6
3.1.2 设计概述    6
3.1.3 结构说明    7
3.1.4.各部分建筑构造    7
3.2结构方案设计    8
3.2.1设计规模    8
3.2.2场地条件    8
第四章  荷载计算    9
4.1荷载汇集及截面尺寸的选取    9
4.1.1截面尺寸选取    9
4.1.2荷载汇集    10
4.2 计算简图及层数划分    11
4.3 各层重力荷载代表值计算    12
第五章 水平地震作用下的框架内力分析    17
5.1层间侧移刚度计算    17
5.1.1梁线刚度    17
5.1.2柱线刚度计算    17
5.1.3柱侧移刚度计算    18
5.2水平地震作用层间地震剪力和弹性位移的计算    19
5.2.1结构基本自振周期计算    19
5.2.2水平地震作用下的层间位移和顶点位移计算    22
5.2.3  水平地震作用下的层间剪力图    23
5.3 水平地震作用下框架柱剪力和弯矩(采用D值法)    23
5.4水平地震作用下梁端弯矩    25
5.5水平地震作用下的梁端剪力和柱轴力    25
5.6水平地震作用下的框架内力图    26
第六章 风荷载作用下框架内力分析    27
6.1自然条件    27
6.2风荷载计算    27
6.3风荷载作用下框架柱剪力和弯矩(采用D值法,取中框架计算)    28
6.4 风荷载作用下梁端弯矩计算    29
6.5风荷载作用下的梁端剪力和柱轴力计算    30
6.6  风荷载作用下框架内力图    31
第七章 竖向荷载作用下框架内力分析    32
7.1竖向荷载计算    32
7.1.1 荷载传递路线    32
7.1.2 恒荷载    33
7.1.3 活荷载    33
7.2 计算简图    34
7.3 梁端弯矩计算    35
7.4 内力分配系数    35
7.5 弯矩分配与传递    36
7.5.1恒载作用下的弯距    41
7.5.2活载作用下的弯距    41
7.6 梁端剪力    41
7.6.1恒载作用下梁端剪力:    41
7.6.2 活载作用下梁端剪力:    42
7.6.3 恒载作用下梁端剪力图    43
7.6.4活载作用下梁端剪力图    44
7.7  柱轴力和剪力    45
第八章 内力组合及最不利内力确定    48
8.1 梁端弯矩的调幅    48
8.2 控制截面处内力计算    50
8.3 内力组合    54
8.3.1  组合公式    54
8.3.2  横梁内力组合    54
8.3.3  柱内力组合    62
第九章 框架配筋计算    74
9.1 框架梁配筋计算    74
9.1.1 截面尺寸    74
9.1.2 材料强度    74
9.1.3 配筋率    74
9.1.4 框架梁正截面受弯承载力计算    75
9.1.5框架梁斜截面受剪承载力计算    81
9.2 框架柱配筋计算    86
9.2.1 截面尺寸    86
9.2.2 材料强度    86
9.2.3 框架柱正截面受压承载力计算    86
9.2.4 框架柱斜截面受剪承载力计算    95
第十章  现浇楼板设计    99
10.1材料强度    99
10.2荷载计算    99
10.3配筋计算    99
第十一章  板式楼梯设计    102
11.1.1 板厚确定    102
11.1.2 荷载汇集    102
11.1.3截面配筋    103
11.2  平台板计算    103
11.2.1荷载汇集    103
11.2.2 截面配筋    104
11.3  平台梁设计    104
11.3.1  荷载汇集    104
11.3.2 截面配筋    105
第十二章  基础的设计    106
12.1 材料强度    106
12.2  边柱基础设计    106
12.2.1荷载计算    106
12.2.2 确定基础底面尺寸    106
12.2.3  确定基础高度    108
12.2.4 地基承载力验算    109
12.2.5 基础抗冲切验算    109
12.2.6 基础底面配筋计算    109
12.3  中柱基础    110
12.3.1荷载组合    110
12.3.2 确定基础底面尺寸    110
12.3.3  确定基础高度    112
12.3.4 地基承载力验算    113
12.3.5 基础冲切验算    113
12.3.6 基础底面配筋计算    113
12.4基础梁设计    113
12.4.1纵向基础梁    113
12.4.2 横向基础梁    114
第十三章  雨棚设计    115
13.1材料强度    115
13.2 雨棚板设计    115
13.2.1荷载汇集    115
13.2.2 荷载组合    116
13.2.3 截面配筋计算    116
13.3 雨棚梁设计    116
13.3.1 荷载汇集    116
13.3.2 雨棚梁正截面受弯计算    117
13.4 雨棚梁斜截面受剪计算:    117
第十四章  施工组织设计    118
14.1编制依据及原则    118
14.1.1编制内容及范围    118
14.1.2编制依据    118
14.2 工程概况及施工特点    118
14.2.1工程概况    118
14.2.2主要项目工程量    118
14.3施工方案    119
14.3.1施工程序及流向    119
14.3.2施工顺序    120
14.3.4主要项目施工方法及施工机械    120
14.4施工进度计划-    130
14.5施工准备工作计划    130
14.6资源供应计划    131
14.7施工平面布置(见图纸部分)    132
14.8保证质量,降低成本,安全文明施工,冬雨季施工等技术组织措施    132
14.8.1工程质量保证措施    132
14.8.2安全文明施工保证措施    132
14.8.3冬雨期分项工程施工措施    134
14.9保修及定期维修服务措施    134
第十五章 技术经济分析    136
第十六章  结论    138
参考文献    140
谢  辞    141
附录一 中文译文
附录二 英文原文
