五层4750平米框架结构实验学校宿舍楼设计

五层4750平米框架结构实验学校宿舍楼设计(含选题审批表,任务书,开题报告,中期检查表,外文翻译,论文说明书40000字,CAD建筑图8张,结构图16张)
毕业设计说明书中文摘要
本次毕业设计题目为淮安市北京新村社区活动中心综合楼设计。本设计方案采用五层框架结构，位于淮安市。本说明书就综合楼的设计原则及结构计算结果做了说明，并附以详细的计算过程。
本设计主要包括建筑设计和结构设计两部分。建筑设计包括平面设计、立面设计、剖面设计。结构设计主要包括：结构选型，梁、柱、墙等构件尺寸的确定，重力荷载计算、横向水平作用下框架结构的内力和侧移计算、水平地震作用下横向框架内力分析、竖向荷载作用下横向框架的内力分析、内力组合、截面设计、基础设计和电算。

关键词 综合楼设计、框架、建筑设计、结构设计

毕业设计说明书外文摘要
Title    The  Geneal  Building  Design  of  Community
Abstract
This papar mainly introduced the geneal building gesign of community. The design adopt five layers frames structure. This paper introduced the builing design principle and results of calculation of geneal builing,and enclose it with the detailed computational process.
The design mainly includes two parts: building design and structural design. Builing design: plane design, facade design, profile planning; Structural design: structural electrotype, the definition of beam, column, wall and so on, gravity loading count lateral flow count, longitudinal earthquake effect count, the frame construction of internal force by the force of lateral level action, the internal force analyses of transverse direction′s frame by level earthquake effect, the internal force analyses of transverse direction′s frame by the vertical load effect, internal force combination, section design, foundation design, PKPM count.

Keyword  geneal builing desidn,frames, builing design, structural design

建筑设计说明
建筑设计在现有的自然环境与总体规划的前提下，根据设计任务书的要求，综合考虑使用功能、结构施工、材料设备、经济艺术等问题，着重解决建筑内部使用功能和使用空间的合理安排，内部和外表的艺术效果，各个细部的构造方式等，创造出既美观又实用的建筑。
建筑设计应考虑建筑与结构等相关的技术的综合协调，以及如何以更少的材料、劳动力、投资和时间来实现各种要求，使建筑物做到适用、经济、坚固、美观。
建筑物是社会物质和文化财富，它在满足使用要求的同时，还需要考虑人们对建筑物在美观方面的要求，本方案采用对称方式体观了职能的一面，其主体五层，主要考虑到和周围建筑物的整体效果。

平面设计
建筑物在水平方向房屋各部分的组合关系是平面设计的内在含义。平面设计一般反映建筑功能方面的问题。平面设计是反应一个建筑的功能要求，因此，任何设计首先从建筑平面设计入手。在平面设计中，从建筑整体空间组合的效果来考虑平面设计，紧密联系建筑剖面和立面，分析剖面、立面的可能性和合理性，不断调整修改平面，反复深入。

设计要求
宿舍楼设计的应满足以下要求：第一，面积恰当，保证用户使用时达到基本的生活要求；第二，功能齐全，体现“以人为本”的设计原则。不仅能满足住户在日照、通风、采光、隔声、隔热或保温、防水、防火、防盗等方面的要求，而且能合理解决公共空间与私密空间以及洁净空间与有较多污染的空间之间的相互关系，设置必要的储藏空间，此外，设计中还应尽量减少交通面积，避免户外交通对户内的干扰；第三，经济合理，充分利用空间，选择经济合理的层高和层数，合理布置住宅的朝向以节约能源；此外，还要选择绿色环保建筑材料；第四，造型美观，立面造型新颖、美观、丰富，满足城市的规划要求。

3 结构设计说明
3.1 工程概况
淮安市浦东实验学校宿舍楼，建筑面积4750m2，按照规划要求，拟建层数为5层的框架结构。
1、    本工程采用的工程地质勘查报告及用地宗地图等另见；
2、    本工程为民用丙类项目设计，耐火等级为三级，本工程设计耐久年限为50年；
3、    常年地下水位低于-2.0 m。水质对混凝土没有侵蚀作用；
4、    冬季主导风向东北风，平均风速2.6m/s，夏季主导风向东南风，平均风速2.6m/s，最大风速23.7m/s；
5、    最大积雪厚度0.32m，基本雪压0.4 ,基本风压0.4 ，土壤最大冻结深度0.09m；
6、    抗震设防烈度：7度，设计基本地震加速度0.10g，设计地震分组第一组。

本工程采用框架结构体系，框架抗震等级为三级。建筑构件的耐火极限及燃烧性能均按民用建筑设计规范（GBJI0I8-7）执行.全部图纸尺寸均以毫米为单位。本工程结构图中所注标高均为结构标高。



#p#副标题#e#
目   录
1    引言……………………………………………………………………………1
2    建筑设计说明…………………………………………………………………1
2.1    平面设计……………………………………………………………………2
2.2    剖面设计……………………………………………………………………2
2.3    立面设计……………………………………………………………………3
2.4    构造的建筑设计措施………………………………………………………4
3    结构设计说明…………………………………………………………………7
3.1    工程概况……………………………………………………………………7
3.2    设计主要依据和资料………………………………………………………8
3.3    主体工程设计………………………………………………………………9
3.4    结构设计方案及布置………………………………………………………9
3.5    施工材料……………………………………………………………………13
3.6    施工要求及其他设计说明…………………………………………………13
4    结构内力计算书………………………………………………………………14
4.1    工程概况……………………………………………………………………14
4.2    结构布置及计算简图………………………………………………………15
4.3    竖向荷载作用下的框架结构的内力计算…………………………………20
4.4    抗震计算……………………………………………………………………39
4.5    内力组合……………………………………………………………………54
5    截面设计及配筋计算…………………………………………………………62
5.1    材料的选用及调整系数……………………………………………………62
5.2    框架梁截面设计……………………………………………………………62
5.3    框架柱截面设计计算………………………………………………………68
5.4    节点设计……………………………………………………………………71
5.5    现浇板设计…………………………………………………………………71

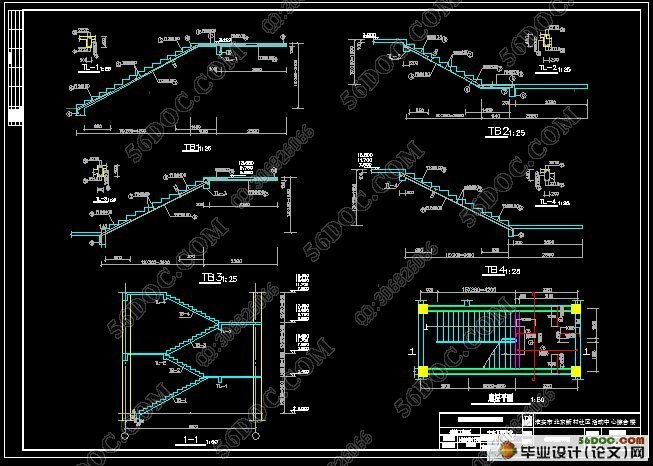

5.6    楼梯设计……………………………………………………………………75

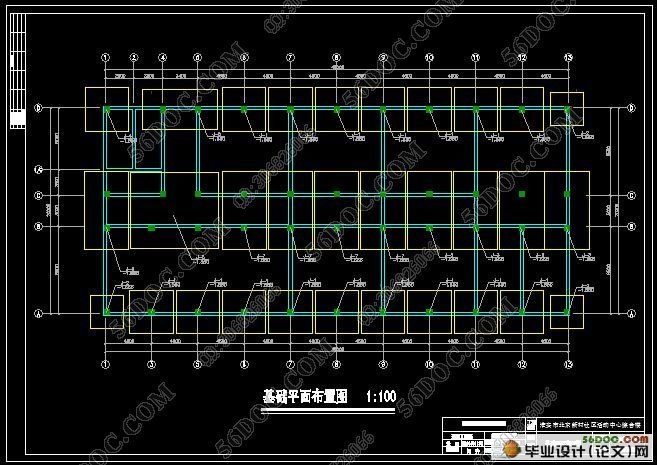

5.7    基础设计……………………………………………………………………81
6    PKPM计算书………………………………………………………………… 87
结 论………………………………………………………………………………147
致 谢………………………………………………………………………………148
参 考 文 献………………………………………………………………………149
