寺山坪水库除险加固设计(附CAD图纸)

寺山坪水库除险加固设计(附CAD图纸)(含选题审批表,任务书,开题报告,中期检查表,论文说明书18500字,CAD图纸13张)
摘  要：本设计是对寺山坪水库的坝体局部存在渗漏现象,溢流堰局部破损,放水底涵出口闸阀锈蚀破损严重,公路桥及人行桥局部地方开裂，放水隧洞闸门变形等问题。主要涉及了大坝坝基帷幕灌浆、溢洪道除险加固设计和放水涵洞加固设计及启闭设备加固设计等。
关键词：病险水库；除险加固；

The Design of Danger Elimination And Reforcement For Sishanping Reservoir Project
Abstract: This design is to the Sishanping dam partial existence leakage phenomenon, the overflow weir partial breakage,  the gate valve corrosion breakage to be serious, the highway bridge and the pedestrian bridge partial place dehiscence. Mainly involved the dam base curtain grouting, the spillway has eliminated the dangerous reinforcement to design and to turn on the water the culvert reinforcement design and opens shuts the equipment reinforcement design and so on.
Key words: grouting ；danger elimination and reinforcement

寺山坪水库概况
寺山坪水库位于珠江水系武水河一级支流玉溪河的中上游，宜章县城西北的城南乡境内的寺山坪村下游约500m处，距宜章县县城15km。地理坐标为: 东经112°53′,北纬25°26′。
寺山坪水库控制流域面积31.8km2，最大坝高55.7m，坝顶轴长136m，总库容323.52万m3，水库正常蓄水位745.1m，相应库容 281.7万m3。水库发电装机容量9400KW，设计灌溉农田4.8万亩，是一座以发电、灌溉为主，兼防洪等综合效益的小（I）型水库。
寺山坪水库为IV等工程，主要建筑物为4级建筑物，次要建筑物为5级。洪水标准按30年一遇设计，200年一遇校核，水库正常蓄水位为745.1m，设计洪水位为747.00m，校核洪水位为747.53m，死水位718.00m，坝顶高程为748.2m，正常库容为281.7万m3，设计洪水下泄流量为 149.06m3/s，校核洪水下泄流量为226.10m3/s。
寺山坪水库加固前枢纽建筑物主要由大坝，放水隧洞组成。拦河坝为细石砼砌石双曲拱坝，分非溢流坝和溢流坝段。非溢流坝坝顶高程748.20m，坝顶宽 3.0m，大坝上、下游坝面为浆砌C15砼预制块结构（规格30cm×40cm×50cm），距上游坝面1m的坝体内设置C15砼防渗墙一道，顶厚 0.3m，底厚1.65m。中间为C15细石砼砌毛石。
溢流坝段位于大坝的中部，为WES曲线溢流堰，溢流堰总宽30.512m，分3孔，单孔净宽9.0m，边墩厚0.856m，中敦厚0.9m，溢洪道堰顶高程745.1m，堰面浇筑0.5m厚C20钢筋砼，并设置了构造钢筋。大坝采用挑流消能。


#p#副标题#e#
目  录
摘要    1
关键词    1
1  前言    2
2  综合说明    2
2.1  工程概况    2
2.1.1  寺山坪水库概况    2
2.1.2  水库建设过程概述    3
2.1.3  安全鉴定情况    3
2.1.4   除险加固工程必要性    4
2.2  水文及调洪演算    5
2.2.1  概况    5
2.2.2  工程等级及洪水标准    6
2.2.3  设计暴雨及洪水    6
2.2.4  施工洪水    6
2.2.5  调洪演算    7
2.2.6  水库抗洪能力复核    7
2.3  工程地质    7
2.3.1  坝基工程地质    7
2.3.2  坝体工程地质    8
2.3.3  溢洪道工程地质条件及评价    9
2.3.4  输水涵洞工程地质条件及评价    9
2.3.5  放水隧洞工程地质条件及评价    9
2.3.6  抗震评价    9
2.3.7  天然建筑材料    9
3  水文及调洪演算    12
3.1  基本情况    9
3.1.1  流域概况    9
3.1.2  气象情况    9
3.1.3  工程等级及洪水标准    9
3.1.4  计算依据及基本资料    10
3.2  设计暴雨    10
3.2.1  计算方法    10
3.3  设计洪水    10
3.3.1  洪水计算    12
3.3.2  合理性分析    14
3.4  施工洪水计算    14
3.4.1  导流标准    14
3.4.2  暴雨计算    14
3.4.3  暴雨洪水查算    14
3.5  调洪演算    15
3.5.1  调洪演算基本原则    15
3.5.2  基本资料    15
3.5.3调洪演算    16
3.6  水库抗洪能力复核    18
3.6.1  水库大坝顶部高程复核    18
3.6.2  溢洪道控制段导墙顶部高程复核    19
4  除险加固设计    19
4.1  工程任务和规模    19
4.2  主要加固项目    20
4.2.1  安全鉴定结论与核查    20
4.2.2  加固主要项目及内容    20
4.3  设计依据    21
4.3.1  工程等别及建筑物级别    21
4.3.2  设计基本资料    21
4.4  除险加固设计    23
4.4.1  大坝除险加固设计    23
4.5  溢洪道除险加固设计    28
4.6  放水涵洞加固设计    28
4.6.1  基本情况及存在问题    28
4.6.2  涵洞加固设计方案    28
4.7  发电引水隧洞进口闸门及启闭设施加固设计    28
4.7.1  基本情况及存在问题    28
4.7.2  涵洞加固设计方案    28
4.8  金属结构及机电设备设计    29
4.9  观测设计    29
4.9.1  水平位移观测    29
4.9.2  垂直位移观测    29
4.9.3  冲坑观测    30
4.9.4  水位观测    30
4.9.5  气象观测    30
4.9.6  巡视检查    30
4.9.7  建议    30
4.9.8观测设施、设备、工程量    30
4.10  改造防汛公路    31
4.11  其他    31
4.11.1    管理、防汛设施改造更新    31
4.11.2    其他    31
5  结论    31
参考文献    32
致谢    33
附录    33

附录
附录1：水库地理位置图
附录2：工程险情现状图
附录3：工程总体平面布置图
附录4：大坝加固平面布置图

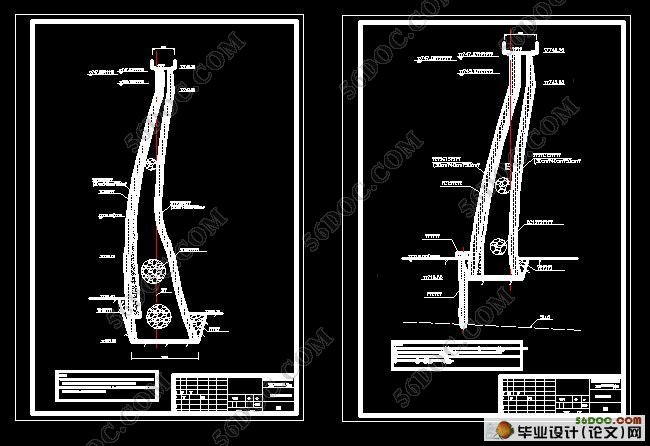

附录5：溢流坝段大坝横断面图
附录6：非溢流坝段大坝横断面图
附录7：帷幕灌浆横断面图

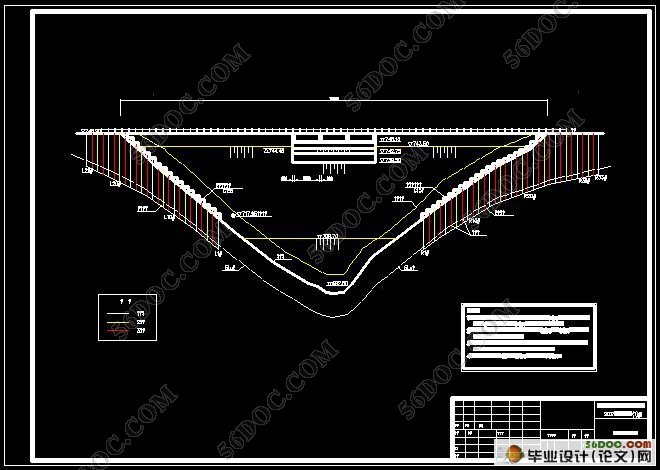

附录8：帷幕灌浆纵断面图
附录9：大坝加固上游立视图
附录10：启闭机梁设计图
附录11：防汛公路设计图
附录12：工程观测设计图
附录13：施工总体平面布置图

参考文献
[1] 水利部建设与管理司,等.全国病险水库、水闸除险加固专项规划文件汇编[Z],1999
[2] 牛运光.病险水库加固实例[M].北京：水利水电出版社,2002
[3] 陈祖煜.土质边坡稳定分析—原理•方法•程序[M]．北京：中国水利水电出版社,2003
[4] 龚新晖,郐开富.浙江江山石鼓水库除险加固工程技术措施探矿工程-岩土钻掘工程[M].2005
[5] 赵家成,王从锋,姜利汉.中、小型病险水库除险加固的研究[J].三峡大学学报,2005
[6] 程圣国,郑瑛,蔡启龙,傅又群.小型土石坝病险水库除险加固技术研究[J].小水电,2005
[7] 董学晟.水工岩石力学[M].北京：中国水利水电出版社,2004
[8] 毛咏熙.渗流计算分析与控制[M].北京：水利电力出版社,1990
[9] 潘家铮.建筑物的抗滑稳定和滑坡分析[M].北京：水利出版社,1980
[10] 汝乃华,姜忠胜.大坝事故与安全•拱坝[M].北京：中国水利水电出版社,1995
[11] 崔政权,李宁.边坡工程—理论与实践最新发展[J].北京：中国水利水电出版社,1999
[12] 华东水利学院土力学教研室.土工原理与计算[M].北京：中国水利水电出版社,1980
[13] 黄文熙.土的工程性质[M].北京:水利水电出版社,1983
[14] 汝乃华,牛运光.大坝事故与安全•土石坝[M].北京:中国水利水电出版社,2001
[15] 赵志仁.大坝安全监测设计[M].郑州:黄河水利出版社,2003
[16] 中华人民共和国水利部.SL258—2000水库大坝安全评价导则[M].北京水利水电出版社,2000
[17] 吴媚玲.水工建筑物[M].北京：清华大学出版社,1991
[18] Nash D.A Comparative Review of Limit Equilibrium Methods of Stability Analysis. In: Anderson M G and Richards K S. Slop Stability. Jonh Wiley and Sons,1987
[19] Sherard J L，Woodward R J ，Gizienski S F and Clevenger W A ．Earth—Rock Dams．John Wiley and Sons,1963
[20] Harder L F. Pesqformance of Earth Dams During the Loma Priceta Earthquake. In:  Prakash S Psoc. Second International Congerence on Recent Advances in Geotechnical Earthquake Engineering and Sail Dynamics. Rolla: university of Missouri—Rolla, 1991
