四层职业中等专业学校设计(含CAD建筑图,结构图,总平面图,PKPM)

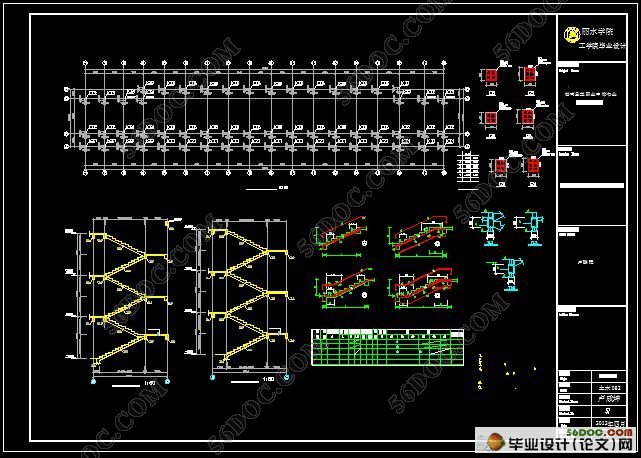

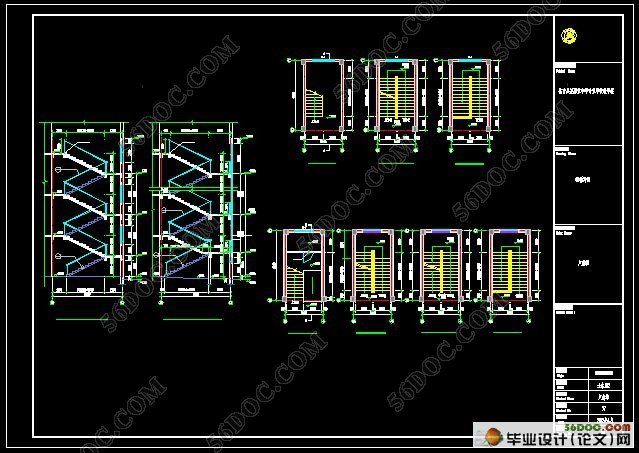

四层职业中等专业学校设计(含CAD建筑图,结构图,总平面图,PKPM)(任务书,开题报告,中期检查报告,文献综述,外文翻译,计算书13000字,CAD建筑图5张,结构图5张,总平面图1张,PKPM)
摘要：本工程为某地区的职业中等专业学校的教室，采用桩基础，框架结构。结构设计取10号轴线处的一榀框架进行计算。计算内容主要围绕以下几个方面：
对该榀框架进行梁柱截面尺寸的估算、板的配筋计算、竖向恒荷载和活荷载作用下的内力分析、水平风荷载作用下的内力分析、地震荷载作用下的内力分析、内力组合、截面设计、楼梯设计。
关键词 框架；结构设计；计算；内容

The design on a Occupation secondary specialized school
Abstract: This project is a regional occupation secondary specialized school classrooms ,The use of pile foundation，Frame structure.Structure design for10axis of a pin frame calculation,Calculation contents of main around the following several aspects:
The frame girder and column section size estimation, plate reinforcement calculation, vertical dead load and live load analysis, horizontal wind load analysis, seismic load, internal force analysis, section design, stair design portfolio.

Keywords framework; structural design; calculation; content

1、工程概况.
1.1设计资料
1.1.1设计项目名称  某职业中等专业学校教学楼
1.1.2建设地点      苍南县郊区
1.1.3建筑介绍
该职业中等专业学校教学楼为4层现浇钢筋混凝土框架结构，建筑面积约2899 m²，建筑总高度19.1m,层高为3.9m,墙体采用砼多孔砖，建筑设计使用年限为50年。
1.1.4气象资料  全年主导风向：夏季偏南风为主，冬季偏北风为主
基本雪压：So=0.35kN／㎡
基本风压Ｗｏ=0.6kN／㎡
1.1.5地质条件
经该地区地质勘察设计部门确定，此建筑场地类别为四类，地面粗糙度为B类，乙类建筑，设计基本加速度0.05g，抗震设防烈度为6度,框架抗震等级为四级 。
1.1.6材料：
梁、柱、桩采用C25混凝土，纵筋采用HRB335，箍筋采用HPB235；基础采用C30混凝土，纵筋采用HRB335，箍筋采用HPB235。 C25(fc=11.9kN/㎡, ft=1.27kN/㎡)   C30(fc=14.3kN/㎡, ft=1.43kN/㎡)


#p#副标题#e#
目      录
中文摘要 ............................................................I
英文摘要 ............................................................I
目录.................................................................II
1. 工程概况
   1.1设计资料......................................................1
      1.1.1设计项目名称.............................................1
      1.1.2建设地点.................................................1
      1.1.3建筑介绍.................................................1
      1.1.4气象资料.................................................1
      1.1.5地质条件.................................................1
      1.1.6材料.....................................................1
2. 结构方案的确定....................................................2
    2.1结构布置简图..................................................2
    2.2梁截面尺寸确定................................................2
    2.3柱截面尺寸确定................................................4
3. 楼面板设计.........................................................6
    3.1板厚度确定.....................................................6
    3.2荷载计算.......................................................6
    3.3配筋计算.......................................................8
4. 横向框架在恒荷载作用下内力计算.....................................15
    4.1横向框架计算简图..............................................15
    4.2梁线刚度计算..................................................15
    4.3柱侧移刚度计算................................................16
    4.4弯矩分配系数..................................................17
    4.5计算单元选取..................................................20
    4.6荷载计算......................................................20
    4.7横向框架在恒荷载作用下等效图..................................22
4.8杆件固端弯矩计算.............................................24
4.9弯矩二次分配.................................................24
4.10弯矩图......................................................26
5. 横向框架在活荷载作用下内力计算....................................27
    5.1计算简图......................................................27
    5.2荷载计算......................................................27
5.3荷载等效简图..................................................28
5.4杆件固端弯矩计算..............................................30
5.5弯矩二次分配..................................................30
5.6弯矩图........................................................32
6. 横向框架在风荷载作用下内力计算.......。............................33
6.1风荷载的特点..................................................33
6.2基本风压......................................................33
6.3风荷载计算....................................................33
6.4内力计算......................................................35
6.5风荷载作用下的内力图..........................................36
7. 横向框架在水平地震作用下内力计算..................................38
    7.1规范要求......................................................38
    7.2重力荷载代表值计算............................................39
    7.3柱的侧向刚度计算..............................................42
    7.4自振周期计算..................................................43
    7.5横向地震作用计算..............................................44
    7.6水平地震作用、层间剪力图......................................45
    7.7地震作用内力图................................................46
8. 内力组合...........................................................49
    8.1永久荷载的分项系数............................................49
    8.2基本组合的荷载分项系数........................................49
    8.3地震荷载效应和其他荷载效应的组合..............................50
    8.4内力组合表....................................................52
9. 梁、柱截面设计....................................................61
    9.1梁截面配筋设计................................................61
    9.2柱截面配筋设计................................................66
10．楼梯设计..........................................................71
    10.1梯段板TB1设计...............................................71
    10.2平台板PTB1设计..............................................72
    10.3平台梁TL1设计...............................................73
11．基础设计..........................................................75
11.1地质条件.....................................................75
11.2确定桩型.....................................................75
11.3确定单桩承载力设计值.........................................75
11.4初选桩的根数.................................................75
11.5初选承台尺寸.................................................76
11.6计算桩顶荷载设计值...........................................76
11.7承台受冲切承载力验算.........................................77
11.8承台受剪切承载力计算.........................................77
11.9承台受弯承载力计算...........................................78
毕业设计总结..........................................................79
参考文献 .............................................................79
致谢 .................................................................80

参考文献
[1] 史庆轩，梁兴文.混凝土结构设计原理.中国建筑工业出版社，2008
[2] 史庆轩，梁兴文.混凝土结构设计.中国建筑工业出版社，2009
[3] 龙驭球, 包世华.结构力学教程（Ⅰ、Ⅱ）高等教育出版社, 2000
[4] 沈蒲生，高层建筑结构设计，中国建筑工业出版社，2006
[5] GB50010－2001，混凝土结构设计规范，中国建筑工业出版社，2001 ．
[6] GB50011－2002，建筑抗震设计规范，中国建筑工业出版社，2002 ．
[7] GB500007－2002，建筑地基基础设计规范，中国建筑工业出版社，2002 ．
[8] GB50003－2001，砌体结构设计规范[S] ．中国计划出版社,2001
[9] GBT50104－2001，建筑结构制图标准[S] ．中国计划出版社,2001
[10] GB/T50103－2001，总图制图标准[S] ．中国计划出版社,2001
