西坑里山塘除险加固工程初步设计(附CAD图纸)

西坑里山塘除险加固工程初步设计(附CAD图纸)(含选题审批表,任务书,开题报告,中期检查表,论文说明书14800字,CAD图纸8张)
摘  要：本设计是在西溪镇西坑里山塘主要文件资料的基础上，分析出水库存在的主要问题：大坝坝体和基础渗漏以及溢洪道渗漏，大坝裂缝，金属结构损毁，老涵洞、压力隧洞渗水和大坝无观测设施。针对以上问题，结合本库实际，本次除险加固采取的措施有：基础帷幕灌浆；坝体高喷灌浆和复合土工膜防渗；溢洪道翻修加固；闸门及启闭设备更新改造；排水棱体进行改造；建立、完善大坝观测设施；完善防汛、管理设备设施。
关键词：灌浆；病险水库；除险加固；土石坝；

Preliminary Design of Danger and Reinforcement Project for Xikengli Reservoir
Abstract: On the basis of the master document materials of Xikengli reservoir in Xixi County. this design has analysed the main question of the reservoir, including the leakage of dam body and the foundation as well as the spillway, the dam crack, the damage of the metal structure, the old culvert, the seep of the pressure tunnel and so on. Considering the above problems and the actual of the reservoir, some measures are done in this design. They are foundation grouting, highly jet grouting, geomembrane seepage, overhauling the spillway completely, renewing and transforming the strobe and open-close equipments, reconverting prism drainage body. At last, the dam’s facilities of observe and survey will be established to sophisticate the flood prevention and the management equipment.
Keywords: grouting; sickness danger reservoir; danger elimination and reinforcement;earth and rockfill dam;

工程概况
西坑里山塘位于永康市西溪镇棠溪村，距永康市区约20km。坝址以上集雨面积为0.13k㎡,正常容积为2万m3，是一座以灌溉、供水为主的山（2）型山塘。其下游有棠溪村村庄，县级公路、通讯及输电线等重要基础设施，属屋顶山塘。
西坑里山塘始建于上世纪六十年代，工程枢纽由主坝、溢洪道和放水涵洞等建筑物组成。主坝为均质坝，最大坝高8m，坝顶高程52.48m（实测高程，下同），坝顶宽2.5m，坝长44m。溢洪道位于主坝右侧，为开敞式正槽溢洪道，控制段堰顶长度5.5m，堰顶高程52.00m。放水涵管位于右坝端溢洪道底部，为坝内方涵，断面20*20cm，涵洞进口高程为47.00m。
根据我省《浙江省山塘综合整治规划》的要求，编制单位在对该山塘历年运行状况进行调查和现场安全检查的基础上，根据《浙江省山塘综合整治技术导则》（以下简称《山塘导则》）的规定编制本报告。

项目基本情况
西坑里山塘位于永康市西溪镇棠溪村，距下游棠溪村约380m。坝址以上集雨面积为0.13k㎡,正常容积为2万m3，灌溉农田400亩，是一座以灌溉、供水为主的山（2）型山塘。其下游有棠溪村庄，村级公路、通讯及输电线等重要基础设施，属屋顶山塘。
西坑里山塘始建于上世纪六十年代，工程枢纽建筑物由大坝、溢洪道和灌溉涵管等建筑物组成。大坝为均质坝，最大坝高8m，坝顶高程52.48m，坝顶宽 2.5m，坝长44m。溢洪道位于大坝右侧，为开敞式正槽溢洪道，控制段堰顶长度5.5m，堰顶高程52.00m。放水涵管设在右坝端溢洪道底部，为 0.2*0.2m的方涵，长度25m，涵底高程为47.00m。

大坝通过重做溢洪道、放设涵管、干砌块石及革皮护坡处理后，上、下游坝坡均为稳定安全的。上游坝坡在稳定渗流期、库水位下降期，坝坡最小安全系数均符合规范要求，边坡稳定，符合规范要求。下游坝坡在稳定渗流期，坝坡最小安全系数满足规范要求。工程除险加固完成后，能确保水库安全运行，提高水库有效库容，使灌溉、防洪、养殖效益更加突出；可保护下游0.1274万人民的生命财产安全，意义重大；对本地经济发展和社会稳定起到明显的促进作用，社会影响积极。


#p#副标题#e#
目    录
摘  要    1
关键词    1
1  前言    2
2  综合说明    2
2.1  工程概况    2
2.2  水文气象    3
2.3  工程地质概况    3
2.4  社会经济状况    3
2.5  投资与工程效益    4
2.6  项目基本情况    4
2.7  山塘综合整治的必要性    5
2.8  工程特性表    5
3  工程防洪安全性复核    6
3.1  水文气象基本资料    6
3.2  工程等级及洪水标准    7
3.2.1  安全评价、安全鉴定简介    7
3.2.2  设计暴雨、洪水    7
3.2.3  调洪计算    9
3.2.4  防洪安全性复核    9
4   工程现状    11
4.1  工程质量现状    11
4.2  山塘存在的主要问题    12
5   整治工程设计    13
5.1  工程规模    13
5.2  主要整治项目    13
5.3  工程总体布置    13
5.3.1  大坝    13
5.3.2  溢洪道    13
5.3.3  放水涵管    14
5.4  综合整治设计    14
5.4.1  坝顶高程复核    14
5.4.2  大坝整治方案    14
5.4.3  溢洪道整治    15
5.4.4  放水涵管改造    15
5.5  工程安全管理设施    16
5.5.1  简易上坝道路    16
5.5.2  水位观测设施    16
5.6  工程环境整治    16
5.7  白蚁防治措施    16
5.8  工程量汇总    16
5.9  建议    17
6  结论    18
参考文献    18
致谢    19
附录    19

附录1:工程现状平面图
附录2:工程平面布置图
附录3:大坝整治标准横断面图

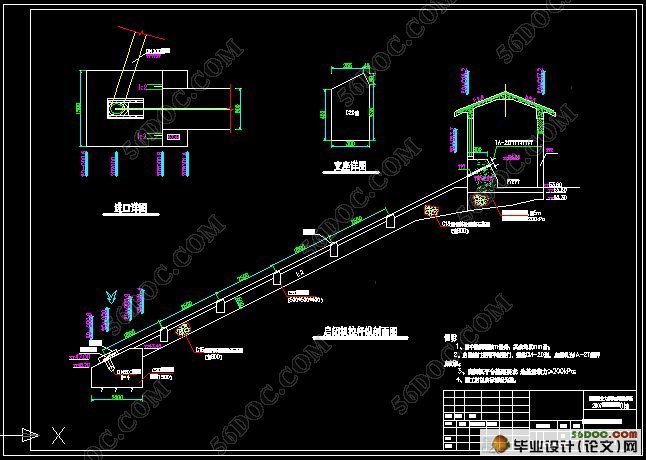

附录4:放水涵管剖面图
附录5：溢洪道断面图
附录6：溢洪道设计图
附录7：涵管启闭机房屋面配筋图
附录8：灌溉涵管启闭机房建筑图
