十七层框架剪力墙新城6栋工程施工组织设计★

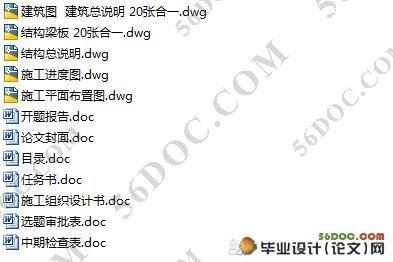

十七层框架剪力墙新城6栋工程施工组织设计★(含选题审批表,任务书,开题报告,中期检查报告,施工组织设计书30000字,cad图纸43张)
摘  要：施工组织设计是建筑施工组织的核心和灵魂，是施工的技术、经济和组织的综合性文件，用来指导工程项目施工的各项活动。本施工组织设计是澧县大汉新城 6#栋工程施工的纲领性文件，主要内容包括项目管理机构设置、施工总体部署、施工准备、主要分部分项工程施工方法、工程质量保证措施、安全及文明施工措施、施工现场管理措施等。本施工组织设计根据现场实际情况提出了具体的施工方案和进度计划保证措施,以达到工期短、质量好，成本低的目标。
关键词：施工部署；施工方案；施工进度计划；

The Construction Management Planning for 6th of Dahan
Abstract: The construction management planning is the core and the soul of construction management and also the comprehensive file of technique, economy and management is aim to guide each construction project activity.The construction management planning is the programmatic document for 6th of Dahan New City building in Lixian, including project management organization, the overall arrangement of constrction, construction preparation, the main sub-segment of the construction methods, the quality assurance measures, safety and civilized construction measures and the organizational measure of construction site. The construction management planning comes up with the concrete construction plans and schedule guarantee measures which is based on the construction management planning so as to achieve the goal of short construction period, good quality and low cost target.
Key words: Construction deployment ; Construction scheme ; Construction progress;

2.2.1  建设概况
本工程共17层，结构形式为框架剪力墙形式，建筑类别为二类，耐火等级二级。建筑高度为54.4米，占地面积是529.1平方米，总的建筑面积是 8887.8平方米。所有公共走道、楼梯等的墙体均符合防火规范要求的耐火极限，各构件的燃烧性能和耐火极限按《建筑设计防火规范》要求设计。本工程采用了节能设计方法，外墙体、分户墙为240厚加气混凝土砌块。所有填充墙与梁，柱相接处的内墙，及不同砌块之间粉刷应铺设钢丝网，孔眼9×7.5mm，每边铺设宽度不小于250 mm。
2.2.2  结构概况
本工程为框架剪力墙结构，采用长螺旋钻孔灌注桩。建筑抗震设防分类：丙类建筑，抗震设防烈度为7度，抗震等级剪力墙为三级、框架二级。本工程结构设计使用年限为 50年，耐火等级为一级，建筑结构安全等级为二级,抗渗等级为P6。本工程砼强度随楼层不同而变化，具体情况详见表2。

附录
附录1：附图1  施工进度计划横道图
附录2：附图2  施工进度计划网络图
附录3：附图3  施工现场平面布置图
附录4：附图4  建筑设计总说明
附录5：附图5  结构设计总说明
附录6：附图6  首层建筑平面图
附录7：附图7  首层结构平面图


#p#副标题#e#
目  录
摘要 …………………………………………………………………………………………1
关键词 ………………………………………………………………………………………1
1  前言………………………………………………………………………………………2
2  编制说明及工程概况……………………………………………………………………2
2.1  编制说明…………………………………………………………………………2
       2.1.1  编制原则…………………………………………………………………2
2.1.2  编制依据…………………………………………………………………2
2.1.3  参照的有关规范、标准…………………………………………………2
2.2  工程概况…………………………………………………………………………3
2.2.1  建设概况…………………………………………………………………3
2.2.2  结构概况…………………………………………………………………4
3  管理目标与措施…………………………………………………………………………4
3.1  施工技术质量管理目标及质量保证措施………………………………………4
3.1.1  质量管理目标……………………………………………………………4
3.1.2  质量保证措施……………………………………………………………4
3.2  安全管理目标及主要管理措施…………………………………………………5
3.2.1  安全管理目标……………………………………………………………5
3.2.2  安全管理措施……………………………………………………………5
3.3  施工进度目标及主要管理措施…………………………………………………5
3.3.1  施工进度目标……………………………………………………………5
3.3.2  进度管理措施……………………………………………………………5
3.4  文明施工目标及主要管理措施…………………………………………………5
3.4.1  文明施工目标……………………………………………………………5
3.4.2  文明施工措施……………………………………………………………6
4  施工组织部署……………………………………………………………………………6
4.1  部署原则…………………………………………………………………………6
4.2  项目经理部的组成………………………………………………………………6
4.2.1  管理人员配备原则及项目部组织机构…………………………………6
4.2.2  项目管理模式及质量安全保证…………………………………………8
5  施工准备…………………………………………………………………………………8
5.1  施工场地准备……………………………………………………………………8
5.2  施工技术准备……………………………………………………………………9
6  施工方案…………………………………………………………………………………9
6.1  测量方案…………………………………………………………………………9
6.1.1  测量准备工作……………………………………………………………9
6.1.2  高程控制网的布设要求 ………………………………………………10
6.1.3  二、三等水准测量要求及观测程序 …………………………………10
6.2  土方及基础工程施工方案 ……………………………………………………10
6.2.1  准备工作 ………………………………………………………………10
6.2.2  基坑开挖要点 …………………………………………………………11
6.2.3  土方运输 ………………………………………………………………11
6.2.4  土方回填 ………………………………………………………………11
6.3  主体工程施工方案及技术措施 ………………………………………………11
6.3.1  钢筋工程 ………………………………………………………………11
6.3.2  模板工程 ………………………………………………………………13
6.3.3  混凝土工程 ……………………………………………………………16
6.3.4  砌体工程 ………………………………………………………………16
6.4  脚手架工程 ……………………………………………………………………18
6.4.1  总体设计思路 …………………………………………………………18
6.4.2  构造要求及技术措施 …………………………………………………18
6.4.3  脚手架的搭设及拆除施工工艺 ………………………………………20
6.4.4  材料配备 ………………………………………………………………21
6.5  建筑装饰工程 …………………………………………………………………22
6.5.1  楼地面工程 ……………………………………………………………22
6.5.2  内墙装饰工程 …………………………………………………………23
6.5.3  外墙装饰工程 …………………………………………………………23
6.5.4  门窗工程 ………………………………………………………………23
6.5.5  防水工程 ………………………………………………………………24
6.6  屋面工程 ………………………………………………………………………24
6.6.1  工艺流程 ………………………………………………………………24
6.6.2  施工方法 ………………………………………………………………24
6.6.3  工程验收 ………………………………………………………………25
6.6.4  屋面工程管理和维护 …………………………………………………25
6.6.5  屋面渗漏的防治措施 …………………………………………………25
7  施工进度计划及保证措施 ……………………………………………………………26
7.1  施工进度安排 …………………………………………………………………26
7.2  工期保证措施 …………………………………………………………………28
7.2.1  组织方面保证措施 ……………………………………………………28
7.2.2  人力方面保证措施 ……………………………………………………28
7.2.3  物质方面保证措施 ……………………………………………………28
7.2.4  技术方面保证措施 ……………………………………………………29
8  劳动力安排计划 ………………………………………………………………………29
9  物资投入计划 …………………………………………………………………………30
10  机械设备投入计划……………………………………………………………………31
11  施工总平面布置………………………………………………………………………32
11.1  施工场地围墙及大门的布置…………………………………………………32
11.2  临时设施的布置………………………………………………………………33
11.3  现场垂直运输…………………………………………………………………34
11.4  施工用水、用电………………………………………………………………34
12  施工质量保证措施……………………………………………………………………34
12.1  确保施工质量的技术措施……………………………………………………34
12.1.1  测量放线………………………………………………………………35
12.1.2  模板工程施工…………………………………………………………35
12.1.3  钢筋工程施工…………………………………………………………35
12.1.4  混凝土工程施工………………………………………………………35
12.2  保证施工质量的管理措施……………………………………………………36
13  安全文明施工保证措施………………………………………………………………36
13.1  安全施工措施…………………………………………………………………36
13.1.1  保证安全管理措施……………………………………………………36
13.1.2  保证安全技术措施……………………………………………………36
13.2  文明施工措施…………………………………………………………………37
13.2.1  文明施工目标…………………………………………………………37
13.2.2  文明施工管理措施……………………………………………………37
13.2.3  施工区综合治理………………………………………………………37
14  季节性施工措施………………………………………………………………………38
14.1  雨季施工措施…………………………………………………………………38
14.2  炎热天气施工措施……………………………………………………………38
14.3  冬季施工措施…………………………………………………………………38
15  主要技术经济指标……………………………………………………………………39
15  结论……………………………………………………………………………………39
参考文献……………………………………………………………………………………40
致谢…………………………………………………………………………………………40
附录…………………………………………………………………………………………41

参考文献
[1]单立欣,穆丽丽. 建筑施工图设计[M].北京:机械工业出版社,2011:65.
[2]刘培成.关于施工组织设计的探讨[M].沈阳:东北水利水电,2007:47-49.
[3]肖燕芝.谈如何加强电力企业管理[M].北京:中国水利水电出版社,2009,(06):13.
[4]吴斌.施工组织设计编制工作的几点看法[J].山西建筑,2008,(04):23.
[5]张永青. 施工组织设计的编制与改进[J].河北水利,2010,(09):17.
[6]解崇晖,蒋秋亮. 谈施工组织设计对工程施工成本的影响[J].陕西建筑,2009,(09):23.
[7]石青春. 龙滩水电站工程实施阶段施工组织设计[M].北京:中国水利水电出版社,2010:58.
[8]柳立生.工程管理专业英语[M].武汉:武汉理工大学出版社,2009:23-34.
[9]Jimmie W. Hinze. Construction Planning and Scheduling (3rd Edition)[M].北京:清华大学出版社,2009:155.
[10]徐波.浅议单位工程施工组织设计存在的问题[J].科技资讯,2008,(09):18.
[11]秦继英,马军.重视施工组织设计 提高施工管理水平[J].河南科技,2008,(10):36-37.
[12]莫俊文.工程管理专业毕业设计指南[M].北京:中国水利水电出版社,2009:173-215.
[13]程绍俊.施工组织设计规范化探讨[J].北京：河南交通科技,2007,(06):39.
[14]徐伏金.提高施工组织设计的编制与实施质量[J].铁道建筑,2009,(7):16.
[15]宋小平.建筑工程雨季施工安全技术措施[J].城市建设理论研究,2011.(25):33.
[16]吴学武.新环境下的施工组织设计[J].建筑技术,2008,(8):609-611.
[17]王安德，杨春编.工程施工组织与管理[M].武汉:中国地质大学出版社,2009:143.
[18]方东平，黄新宇.工程建设安全管理[M].武汉：中国地质大学出版社,2009:55.
[19]江正荣.建筑施工简易计算[M].北京:机械工业出版社,2008:65.
[20]Lessard,Charles. Project Management for Engineering Design[J].Synthesis Lecture on Engineering,2007,(2):98-101.
