五层6500平米钢框架综合办公楼建筑结构设计

五层6500平米钢框架综合办公楼建筑结构设计(含任务书,计算书165000字,cad建筑图8张,cad结构图15张)
摘  要
该工程位于唐山地区，地震设防烈度为8度。本工程采用框架钢结构。该楼为五层，层高3.9+3.6x4+1.5米，总高19.8米，总建筑面积为6489.23平方米。

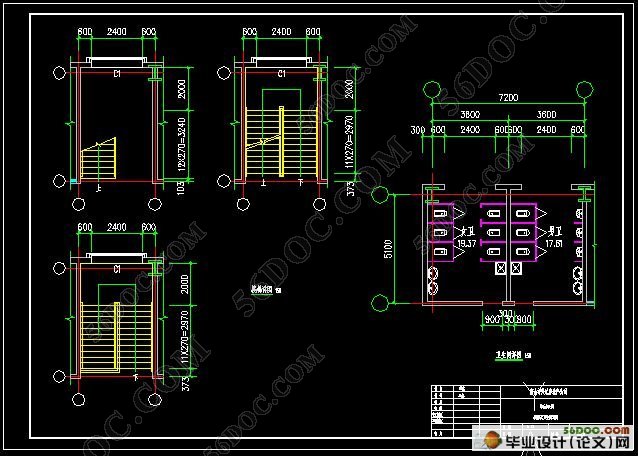

建筑设计方面，除了对建筑应有的功能和美观设计外，还在一些细节上着重突出绿色环保的人性化设计，例如坡道无障碍设计、建筑材料的选用等等。对于建筑的功能要求不同，使其有不同的内部空间组合，在空间的利用上达到有效、充分、合理的特点。设计成果是完成一套建筑施工图。
结构设计方面，总的设计思路：采用框架钢结构计算的近似法求解内力，即：求竖向荷载作用下的内力按无侧移框架用弯距二次分配法，求内力按三角形分布用D值法。最后利用型钢的相关原理进行构件计算及校核。
具体的设计内容和设计进程将在正文中作详细说明。

关键词:钢结构，框架，荷载，内力

Tangshan Xingda of the real estate company synthesizes to transact building Construct a structure design
Abstract
It locates the region of Tangshan, the earthquake establishes to defend strong degree as 8 degree. The project adopts frame steel construction. There are five floors in the building. The height of the floor is 3.9+3.6x4+1.5m from 1 to 5. The general height is 19.8m and the general area of the building is 6489.23 square meter.
Building design aspect, in addition to designing with beauty to the function that building should have, return on the some details the humanization of emphasizing the outstanding and green environmental protection designs, for example the way of 坡 has no the obstacle design, building the material chooses to use the etc..Attain architectural function request different, make its have different and internal space combine, very much valid, well, reasonable characteristics.Designing the result is to completes a set of buildings construction diagram.
Construction design aspect,the general design thinking: With the approximation of frame steel construction calculation beg to take affact untie force .Beg to erect under load role force press without side move rigid frame use curved distance twice distribution law, take affact under force press triangle distribution use D value method. The related principle that uses Type steel finally carries out component to match tendon calulation and school nucleus. specific design content and design course will make detailed explanation in text.
Specific design content and design course will make detailed explanation in text.

Key Words：steel structure,frame, load,

2 工程概况
该建筑为唐山市兴达房地产公司综合办公楼，建筑平面布置灵活，有较大的空间，采用钢框架结构。共5层，总高度为19.8米，考虑到是办公通途各层高均为3.9+3.6x4+1.5米，8度抗震，属于乙类建筑。
该工程采用钢结构体系。1~5层柱和梁均采用H型钢，主钢架钢材选用Q345B，次梁及其他构件采用Q235B，楼板为压型钢板非综合型钢承板。结构的柱网布置平面图如图1所示。
图1结构柱网平面布置图
3 结构方案布置
3.1柱网布置
柱网尺寸首先应最大限度满足建筑使用功能的要求，然后根据造价最省的原则，充分考虑加工、安装条件等因素综合确定。由于钢结构承载能力高而质量轻，与钢筋混凝土结构相比，钢结构应采用较大柱网尺寸，在节约造价的同时提高房屋的利用率。综合考虑以上条件，柱尺寸取纵向7.2m，横向7.5m+6.8m。
3.2结构形式选择
建筑物的结构形式应满足传力可靠，受力合理的要求。对于本工程，采用纯框架形式，框架双向刚接。
3.3楼板形式选择
楼板的方案选择首先要满足建筑设计要求、自重小和便于施工的原则，还要保证楼盖有足够的刚度。本工程中楼板采用非组合型。

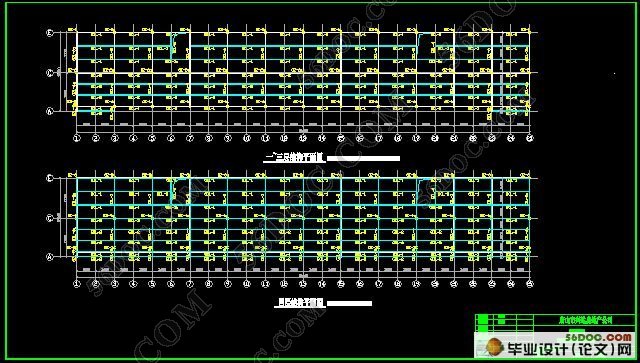

3.4各层结构平面布置
本工程平面为狭长型，且水平和竖向均为规则布置，没有大的刚度突变，可采用横向承重方案，主梁沿横向布置。为加快施工进度，楼板施工时压型钢板下不设临时支撑，因此楼板跨度（次梁间距）不宜过大，同时结合建筑使用功能要求进行次梁布置：在D轴处需设置次梁，以支撑走廊墙体；B、C轴间设两道次梁，间距分别为2.10m和2.15m；D、E轴间设一道次梁，间距分别为2.50m和2.60m。


#p#副标题#e#
目     录
1  引    言 …………………………………………………………………………1
2  工程概况 …………………………………………………………………………2
3  结构方案布置 ……………………………………………………………………3
3.1    柱网布置 ………………………………………………………………3
3.2    结构形式选择 …………………………………………………………2
3.3    楼板形式选择 …………………………………………………………3
3.4    各层结构平面布置 ……………………………………………………3
4  框架设计 …………………………………………………………………………5
4.1    荷载计算 ………………………………………………………………6
4.1.1    恒载标准值 …………………………………………………6
4.1.2    活载标准值 …………………………………………………8
4.1.3    风压标准值 …………………………………………………8
4.1.4    雪荷载标准值 ………………………………………………8
4.1.5    地震作用 ……………………………………………………8
4.1.6    恒载、活载和风荷载的计算简图……………………………8
4.2    框架初步设计  ………………………………………………………………11
4.2.1    截面初选  …………………………………………………11
4.2.2    内力计算  …………………………………………………12
4.2.3    荷载组合  …………………………………………………22
4.2.4    结构、构件验算  …………………………………………22
4.3    框架设计调整  ………………………………………………………32
4.4    框架连接设计  ………………………………………………………32
4.4.1    主梁与柱栓焊连接设计……………………………………32
4.4.2    次梁与主梁的铰接设计……………………………………35
4.4.3    柱脚设计……………………………………………………37
5  组合次梁设计  …………………………………………………………………39
5.1    组合次梁截面特性  …………………………………………………39
5.1.1    次梁截面初选  ……………………………………………39
5.1.2    混凝土板有效宽度确定  …………………………………39
5.1.3    荷载标准组合时的换算截面  ……………………………40
5.1.4    考虑徐变影响的换算截面  ………………………………41
5.2    施工阶段组合次梁计算  ……………………………………………42
5.2.1    荷载计算  …………………………………………………42
5.2.2    内力计算  …………………………………………………42
5.2.3    应力计算  …………………………………………………42
5.2.4    挠度计算  …………………………………………………42
5.3    使用阶段组合次梁计算  ……………………………………………42
5.3.1    荷载计算  …………………………………………………42
5.3.2    内力计算  …………………………………………………43
5.3.3    钢梁局部稳定………………………………………………43
5.3.4    组合梁的承载能力…………………………………………43
5.3.5    连接件计算…………………………………………………44
5.3.6    挠度计算  …………………………………………………44
6  结构施工图设计  ………………………………………………………………46
6.1    结构平面布置图  ……………………………………………………46
6.2    框架施工图  …………………………………………………………46
致      谢 …………………………………………………………………………47
参考文献   …………………………………………………………………………48
外文翻译 ……………………………………………………………………………49
