四层4000平米办公楼设计(含cad建筑图,结构图)

四层4000平米办公楼设计(含cad建筑图,结构图)(含任务书,开题报告,计算书42000字,8张cad建筑图,16张cad结构图,实习报告,外文翻译)
本次毕业设计分建筑设计和结构设计两部分，建筑设计包括建筑总平面图、建筑平面图、剖面图、立面图及建筑构造详图；结构设计包括上部结构设计、基础设计以及楼梯、楼板设计。本次设计采用结构软件PKPM进行复核，图纸全部用计算机绘制，说明书全部用计算机打印。
本设计说明书主要包括中英文摘要、设计任务书、建筑设计（包括平面图、立面图、剖面图等）、框架结构设计、基础设计以及其它附属构件设计，基本上是一个比较全面的设计。在设计中运用了Auto-CAD、PKPM等一系列计算机辅助设计软件，对自己的计算机知识和软件运用能力有了一定的加强。

工程概况
金亚木业有限公司位于连云港市。拟建办公楼设计建筑面积4000㎡左右，层数为4层，抗震烈度：七度，结构类型：框架。建筑设计要求建筑物造型美观大方，建筑物功能分区合理，房间布置适宜，符合办公楼使用要求，满足相应规范要求。
3．2 主体工程设计
主体工程内预留洞、预埋件应与其他相关专业配合施工，严禁在结构构件上事后凿洞。凡柱、板、梁及混凝土全部单向板底筋短向放置在底层,长向放置在短向筋上。
墙上开洞必须满足相关规范要求。
凡建筑图中未设墙处今后需加隔墙时，只允许加轻质隔墙。
框架梁上下立筋除图中注明外均不宜有接头，不可避免时，必须采用焊接接头，同一截面内钢筋的接头面积不多于钢筋总面积的50%.

本毕业设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：
1、 要求设计建筑面积4000平米左右，4层。建筑设计要求建筑物造型美观大方，建筑物功能分区合理，房间布置适宜，符合办公楼使用要求，满足相应规范要求；结构设计要求结构布置合理，构件设计安全经济合理。
2、 设计基本原始资料：
（1）、冬季主导风向东北风，平均风速2.8m/s，夏季主导风向东南风，平均风速2.8m/s，最大风速25.7m/s。
（2）、最大积雪厚度0.40m，基本雪压值S0=0.4kn/m2,基本风压ω0=0.35 kn/m2，土壤最大冻结深度0.09m。
（3）、常年地下水位-1.43m，水质对混凝土没有侵蚀作用。
（4）、抗震设计烈度为7度，地震加速度为0.10g，抗震分组为第三组。
（5）、本工程为丙类建筑，场地类别II类，中等硬度。合理使用年限50年。
（6）、地质条件如下：
编号 土壤类别 土壤厚度 承载力
1 杂填土 0.4m fak=50kpa
2 粉土 3.2m fak= 115kpa
3 粉质粘土 2.4m fak=140kpa

设计内容：
（1）、建筑设计部分：
1）、平面图设计：总平面图、底层平面图、标准层平面图、屋顶平面图设计；
2）、立面图设计：南立面图、北立面图、东立面图、西立面图设计；
3）、剖面图设计：1-1、2-2剖面图设计；

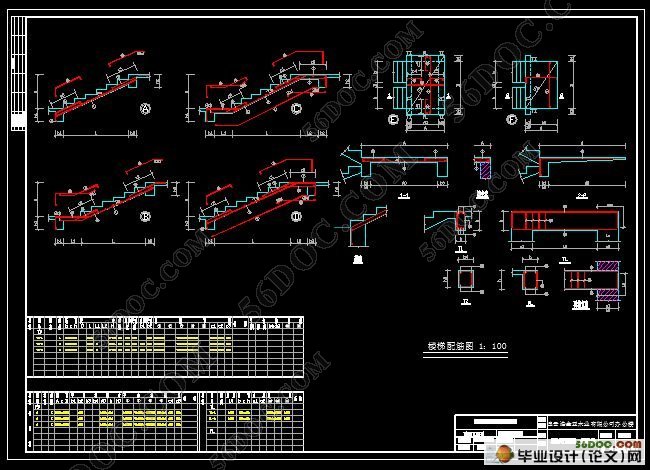

4）、楼梯详图：包括楼梯平面图、剖面图等设计；
（2）、结构设计部分：
1）、结构计算：完成荷载取值与计算、基础设计、框架结构设计、梁和板的设计、楼梯结构设计的计算，其中手算一榀框架，并用电算验算，其余可用电算。

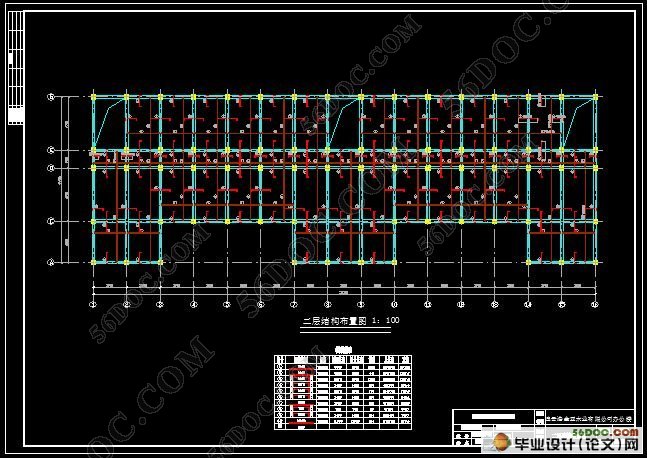

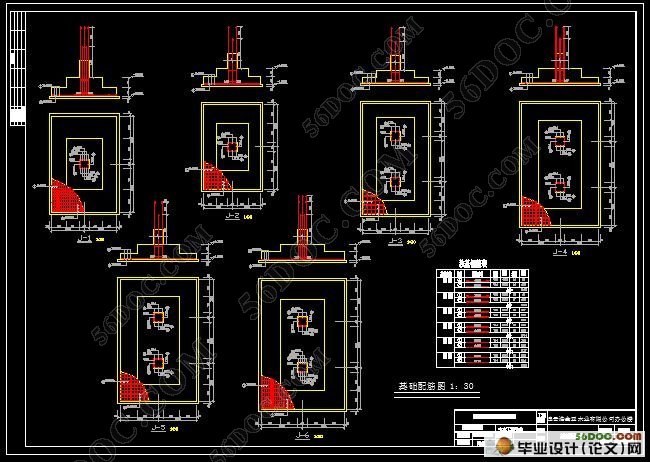

2）、完成图纸：基础平面布置图、基础结构详图、楼层结构布置平面图（平法标注）、框架配筋图、楼梯结构详图等毕业设计成果。

#p#副标题#e#
目 录
1 引言.............................................................1
2 建筑设计说明.....................................................2
2.1 平面设计.......................................................2
2.2 剖面设计.......................................................4
2.3 立面设计.......................................................4
2.4 构造和建筑设计措施.............................................5
3 结构设计说明.....................................................7
3.1 工程概况.......................................................7
3.2 主体工程设计...................................................7
3.3 结构设计方案与布置.............................................7
3.4 施工材料......................................................11
3.5 施工要求及其他设计说明........................................11
4 结构计算书......................................................12
4.1 工程概况......................................................12
4.2 结构布置及计算简图............................................13
4.3 荷载计算......................................................15
4.4 水平地震作用计算..............................................21
4.5 分层法计算框架内力............................................29
4.6 内力组合......................................................46
4.7 截面设计......................................................54
4.8 现浇板设计....................................................63
4.9 基础设计......................................................67
4.10 楼梯设计.....................................................72
5 电算部分........................................................78
结论..............................................................170
致谢..............................................................171
参考文献..........................................................172
