四层框架结构商场结构毕业设计(含效果图)

摘  要
商城地处校园内，建筑占地1801.23m2，建筑面积7204.92m2，使用用面积4954.4m2。本建筑采用框架结构。本设计共有四层，底层层高4.2m，其他层3.9m。该地区基本烈度为7度，基本风压为0.5kN/ m²。本设计在平面设计中考虑抗震要求，抗震等级为三级。在以下章节中，主要有以下几个部分的计算内容，包括：现浇双向板的设计，次梁的设计及计算，楼梯的设计及计算，框架的设计及计算，基础的设计及计算。在每个部分的计算中都按照相关规范规定。

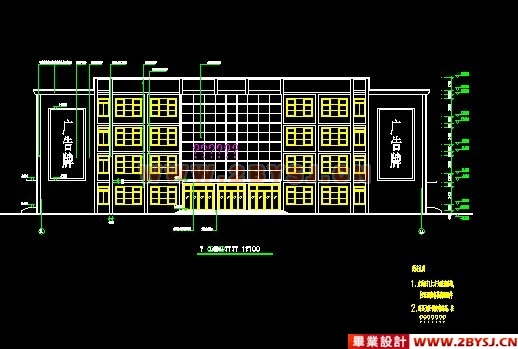

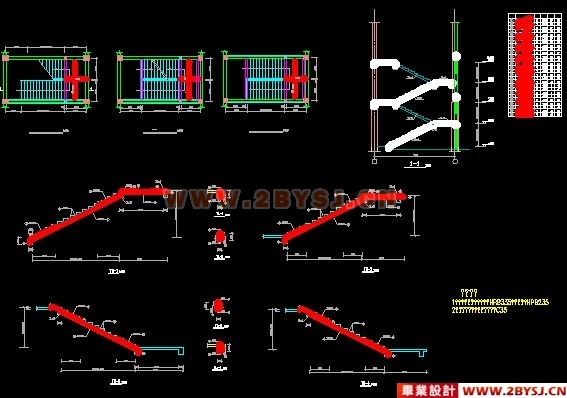

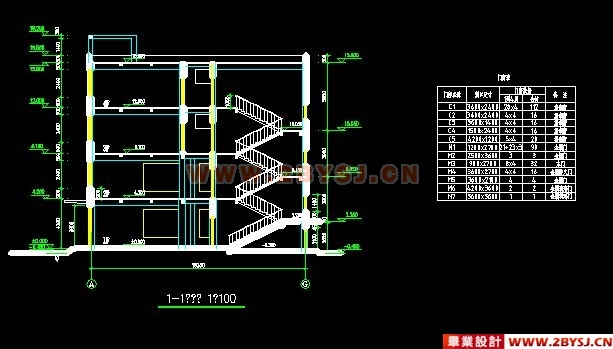

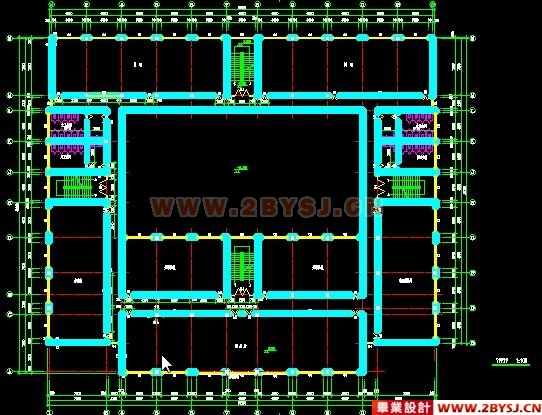

在所绘制的图纸中，包括：效果图、建筑平面图、立面图、剖面图、结构施工图等。

关键词　　框架　荷载　抗震设计

Abstract
This market is located in the teaching district in the campus, the building takes up an area of 1801.23 m2,construction area 7204.92 m2, and use the area 4954.4 m2, use area rate is 68.7%. This building adopts the frame structure. The building is four storeys, The height storey of ground floor is 4.2m, other storey is 3.9m. The basic earthquake intensity in this area is 7 degrees, basic wind pressure is 0.5kN/m.Originally design and consider in planar design antidetonation requires,the grade of antidetonation is second. In the following chapter , there is a calculation content of the following several part, include: the design of the  board,the design and calculation of roof beam,the design and calculation of the stair,design and calculation of the frame,design and calculation of the foundation.
 In the drawings part, include: General layout, the plane figure of the building,elevation,section system,the construction drawing of the structure and nodal detail drawing of the structure.

Key words  framework  load  earthquake design

工程概况
本工程为钢筋混凝土框架结构，共四层，一层层高4.2 m，二层到四层3.9 m。总建筑面积7204.9 ，设计使用年限为50年。本建筑按6度抗震设防，防火等级为二级。大连市基本雪压为0.2 kN/ ，基本风压为0.55kN/ 。

研究内容
建筑设计部分，依据公共建筑设计原理、商场设计原理、民用建筑防火规范等相关知识进行建筑方案的设计，参照优秀的商场设计实例对自我的设计进行完善优化。使本方案设计贯穿建筑设计的各个层面，从功能分区的划分到建筑体量的分析再到防火分区的设定，细致入微到各个部分。使本设计能充分发挥出商城的应用价值。完成建筑效果图、建筑平面图、建筑立面图、建筑剖面图等等。
结构设计部分，包括结构的布置及柱网尺寸的设定，结构类型的选择；估算粱板柱的尺寸；竖向荷载作用下框架内力的计算、水平荷载作用下框架侧移及内力计算、框架内力组合；框架梁、板、柱的配筋计算；楼梯的内力及其配筋计算；基础的设计。最后根据以上的计算内容撰写计算书与绘制结构施工图。

研究方法
建筑部分[3]， 根据相关考察结果，公共建筑设计原理，民用建筑防火规范等相关规范进行建筑方案的设计。审批通过后进行施工图的绘制。
结构部分，建筑结构应根据建筑使用功能、抗震设计类别、抗震设防烈度、场地类别、地基情况、结构材料和施工技术条件等因素，综合分析比较，选择适宜的结构体系。楼、屋面板内力及配筋计算，荷载计算。竖向荷载作用下框架内力计算。一般采用平面结构单元，按平面计算简图进行内力分析。内力计算采用弯矩二次分配法计算梁、柱端弯矩。水平荷载作用下框架侧移及内力计算。框架内力组。框架梁、柱配筋计算。通过内力组合控制截面的最不利内力设计值并进行必要的调整后，即可对其进行截面配筋计算和采取构造措施。楼梯内力及配筋计算。基础设计。根据建筑荷载及地质条件等有关因素来确定基础类型及基础埋深。
