六层L型框架学生宿舍楼毕业设计

摘 要
本工程为位于广西南宁市区云琼天际1号楼的设计。地基面积为80m×60m,建筑场地较为平坦,地基土沉积及环境教简单。勘测深度没有地下水,不考虑其影响。总建筑面积在5870m2,此次设计受广西民用建筑公司委托设计。
该设计总体结构形式为框架结构，建筑基本造型为“L”型，主体层数为六层,一层和二层为宿舍的辅助部分，三层到六层为宿舍楼的房间部分。底层层高为4.8m，其他层高为3.3m，柱网为7800mm×7200mm，7800mm×7800mm。柱截面为800mm×800mm，粱截面为350mm×700mm。基础梁为250mm×400mm。楼梯为梁式楼梯结构。基础采用六根桩基础，承台面积为5.2m×3.2m。考虑抗震设防，按《建筑结构抗震规范》洛阳市设防烈度为
8度。设计认真贯彻了“适用、安全、济济、美观”的原则，全面参考了与设计有关的各种规范、图集和规定。
采用的设计方法为规范规定的设计方法，例如：力矩分配法，分层综合法等建筑设计中最简便的方法。
本设计充分考虑了结构的延性的要求,全面结合抗震的规范规定的要求。本宾馆的设计也基本符合了建筑延性的要求。
关键词：建筑，结构，抗震，土力学，结构力学

根据XXX大学土木工程学院毕业设计任务书的要求，在本学期完成一座六层宿舍楼的设计。依据城市的布局和城区规划来设计，总建筑面积：5870m2左右，建筑场地地势平坦，地基土沉积及环境较简单。
整个设计包括：建筑设计、结构设计、抗震设计三部分。

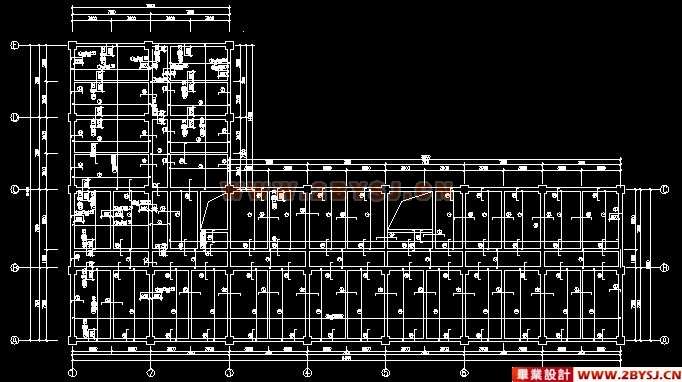

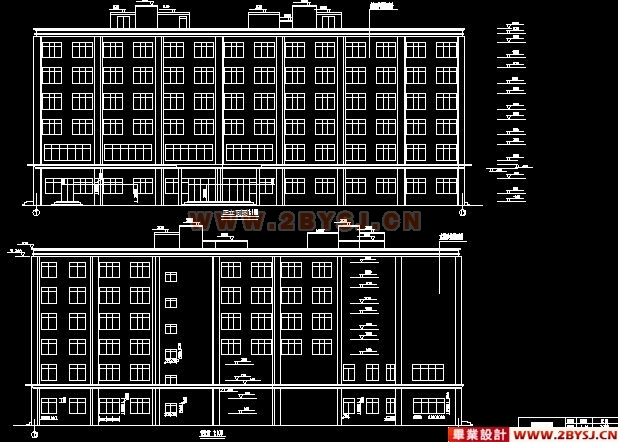

建筑设计：包括平面设计、立面设计、剖面设计。
结构设计：在主体建筑部分选取一具有代表性的框架单元进行结构计算。恒荷载采用弯矩二次分配法计算；因顶层活荷载较小，所以不考虑最不利组合，按满跨计算，其余层活荷载采用分层分跨法计算；框架在风荷载（从左向右吹）作用下的内力用D值法进行计算。梁柱配筋，根据框架梁柱控制截面的弯矩设计值和剪力调整值，利用受弯构件正截面承载力和斜截面承载力公式进行计算。顶层板及标准层板按照塑性理论进行计算。楼梯采用整体梁式楼梯，包括踏步板、平台板、楼梯斜梁及平台梁的计算。该工程框架层数不多，地基土较均匀且柱距较大，因此选用台阶式独立基础，并且比较内外柱荷载，较接近，所以取内柱柱的荷载作为整个基础设计的标准。
抗震设计：地震烈度为6度，场地类别为Ⅱ类。包括水平地震作用下框架的侧移验算，框架自震周期的计算，水平地震作用标准值和位移计算。










目 录
前言………………………………………………………………………1
第1章 设计资料……………………………………………………2
第2章 初估梁柱截面尺寸…………………………………………4
§2.1 梁的截面尺寸 ………………………………………………4
§2.2 柱的截面尺寸 ………………………………………………4
§2.3 梁柱线刚度计算 ……………………………………………4
第3章 荷载计算……………………………………………………6
§3.1 恒荷载标准值计算 …………………………………………6
§3.2 竖向荷载下框架受荷总图计算 ……………………………10
§3.3 活荷载标准值计算……………………………………………13
§3.4 地震荷载标准值计算 …………………………………16
(优秀毕业设计:www.2bysj.cn)
第4章 荷载作用下的内力计算……………………………………24
§4.1恒荷载作用下框架的内力……………………………………24
§4.2活荷载用下框架内力计算  …………………………30
§4.3风荷载标准值作用下是内力计算…………………………38
§4.4水平地震作用下横向框架的内力计算……………………41
第5章 荷载组合和内力组合……………………………………42
§5.1横梁内力组合……………………………………………………43
§5.2框架柱的内力组合……………………………………………44
第6章 框架梁柱配筋………………………………………………46
§6.1框架横梁的配筋………………………………………………46
§6.2框架柱配筋计算………………………………………………………46
第7章 现浇板计算……………………………………………………62
§7.1标准层板计算…………………………………………62
§7.2 顶层板计算…………………………………………………65
第8章 基础配筋计算……………………………………………69
第9章 楼梯设计……………………………………………………74
第10章 雨蓬板设计…………………………………………………80
第11章 结论…………………………………………………82
参考文献………………………………………………………………83
致谢……………………………………………………………………84
外文资料翻译…………………………………………………………85
