南昌市某高校图书馆设计

来源：2BYSJ.cn 资料编号：2SJ919 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A2SJ919

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致. 密惠
无需注册登录,支付后按照提示操作即可获取该资料.

资料介绍：

摘要：摘要：本设计是南昌市某高校图书馆设计。根据设计任务书和综述报告的要求，总建筑面积为7320㎡，底层占地面积为1830㎡，总高为21.60m，属高层建筑。根据设计要求，设防烈度为6度，抗震等级为二级，设计中不考虑抗震设计。本方案采用钢筋混凝土现浇框架结构。主体结构为双向承重框架，对最不利活荷载和最不利内力进行分析，通过D值法求得风荷载作用值。通过弯矩二次分配法求得荷载组合作用值。本方案基础形式采用柱下独立基础，楼梯为钢筋混凝土现浇板式楼梯。整个方案设计基本符合设计和结构要求，具有一定的创造性和合理性。
.0×5.4米、5.4×7.3米。阅览室、开架阅览室。总用地面积为4000平方米，占地面积为4200平方米，总建筑面积为6280平方米，总建筑高度为21.5米。
平面柱网采用：7.3×5.4米，图书馆主楼为四层框架结构，图书馆一层设有图书验收、装订、编目、典藏、采编，二楼设有办公室及期刊阅览室、学生普通阅览室、教师阅览室，三层设有学生专业阅览室、外文阅览室、书库。四层设有学生自习室、研究室、教师阅览室。

关键词：建筑结构设计舒适性框架结构独立基础

Abstract

The library design of the university of NanChang City, According to the request of the design mission book and the overview report.There will be four stories in the library building,with a height of 21.6 meters,with the floor area of 1830 square meters,and the library covered area of 7320 square meters. The region's earthquake establishes to defend 6 degrees of earthquake intensity, anti- earthquake grade is three.Two parts totally:The first part is the building design part, include the engineering general situation and design basis, elevation;The second part designs the part for the structure, including the calculation of knothole calculation, stairs, making sure that the structure computes JIAN3 TU2, lotus to carry the calculation, the level lotus to carry to compute inside the dint, the carries toward lotus to compute inside the dint, basal calculation etc. contents.Design to win to make use of the reinforced concrete knowledge and graphics tool PKPM, AutoCAD, Word text file to edit the knowledges, such as software and the cultural heritage index...etc..
The main building of library is four layer frame structures, the first layer establishes the book to check before acceptance, binding, prepare catalogue, small scaled bookstore. the second layer establish the office and reading stack and the room for discussion, the third layer establishs the reading room of Periodical and reading stack.the fourth layer establishs the electronics reading room and reading stack.
Keyword:   Construct the structure design

一、工程概况
1、工程名称:某高校图书馆
2、建筑地点:南昌市某高校
3、建筑规模:
    1)建筑总面积: 6280m2
    2)建筑层数:全楼四层，楼梯上屋面
    3)结构形式:钢筋砼框架结构
    4)层高:        3.9m
4、建筑特点
①学生普通阅览室            6间            183.6 m2/间
②学生专业阅览室              6间            190.6/间
③期刊阅览室           4间            180.3 m2/间
④学生自习室          6间            179.6m2/间
⑤外文阅览室              3间            117m2/间
⑥书库            4间            213.6m2/间
⑦检索大厅     3间            386.3m2/间
⑧采编室                10间              35.08m2/间
⑨借书室                                 813.6m2/间
⑩楼梯                                  共四个楼梯,开间3.6m三个
⑾每层设男女卫生间
5、建筑技术条件
（一）气象条件:
   1)常年主导风向:   东南风
   2)夏季主导风向:   西南风
   3)平均风速:     夏季3.1m/s,冬季4m/s
   4)基本风压:Wo=0.40KN/m2
   5)基本雪压:So=0.35KN/m2 最大积雪深度:11cm
   6)最高气温:40.6℃     最低气温:-9.3℃
   7)最冷月平均温度:4.5℃(1—2月)
8)最热月平均温度:29.7℃(7—9月)
9) 最大降雨量:      184.3mm(4—6月)
    最大降雨量：50.4mm/小时
（二）工程地质条件
第一层：杂填土，厚0.3~0.5M，F=80KPA
    第二层：粉质粘土，灰黄色，硬塑，厚3.1~3.7M，F=250KPA
    第三层：中砂，含少量泥质，上部棕黄色，下部灰白色，中密，
            厚约5.7M~6.1M。F=250KPA
3)地震设防烈度:6度
（三）施工条件
1）施工单位：中国洪权建筑公司
2）施工人员：各工种工人数均不受限制，但要求不分工种劳动力不均衡系数K<1.6
3）材料供应：各种材料均可保证供应
4）预制构件和模板、钢筋骨架、门窗等半成品：可由公司构件厂供应（运距10公里）
5）机械设备：除大吊装机械外，施工单位均能解决。
6）施工用水、电：由建设单位保证供应，路边即有水源、电源。
7）施工道路：Ⅱ级公路
8）施工工期：2008年5月1日－10月15日，共178天

6、结构设计依据：《房屋建筑学》教材，建筑设计资料集1、2、3册，江西省建筑标准图集，《图书馆建设设计规范》，其他有关设计规范及总图，混凝土结构设计规范GB50007-2002，建筑结构荷载规范GB50009-2001，建筑地基基础设计规范GB50007-2002，混凝土结构学（上、下册），多层与高层建筑结构设计，现用建筑施工教材，建筑施工手册—（上、中册），中国建筑工业出版社，建筑工程预算定额（省标），劳动定额手册
由于在进行结构方案设计时要考虑结构型式、结构体系、结构布置是否满足安全经济、方便施工等方面的原因，特作如下设计说明：

7.结构选型
.1）结构型式包括：混合结构框架结构部分混合部分框架
混合结构施工简单，造价低，用钢量少，但整体性差，难满足高层大跨度的要求。框架结构整体性好，能满足大空间要求，耐久性好，缺点是造价高，结构要求整体性好，大空间比较的多，因此选用框架结构，框架结构包括：装配式框架，装配整体式框架，现浇式框架，装配式框架可节省模板，周期短，节点用钢量大。装配整体式框架，节点简单，工期长，用钢量和焊接少，整体性好，工序多。现浇式框架，整体性和抗震性好，模板多工期长，本工程采用先浇式框架，可保证框架和整体性
2）结构体系有框架，筒体，剪力墙联合结构
框架结构的特点是整体性好，满足大空间，耐久性好，筒体的特点是承受竖向荷载和侧向力痛体结构占地面积小，可在地面留下较大的空间，以满足绿化，交通，保护既有建筑物等规划要求，造型新颖美观，具有很好的艺术效果，并且建筑采光好，视野开阔，而剪力墙联合结构既能形成较大的自由灵活的使用空间，剪力墙则可提供很大的抗侧刚度，减少结构在风荷载或侧向地震作用下的侧向位移，有利于提高结构的抗震能力，广泛用于办公室，旅馆综合考虑以上结构体系的特点，根据本地地形，抗震等级，以及经济方面，本工程选用框架体系
3）承重方式有：横向框架承重，纵向框架承重，纵横向框架混合承重
横向框架往往跨数少，主梁沿横向布置有利于提高建筑物的横向抗侧刚度，而纵向框架则往往反接，构造要求布置较小的联系梁，有利于房屋室内的采光和通风
纵向承重墙框架的横向梁高度较小，有利于设备管线的穿行，当在房屋开间方向需要较大空间时，可获得较高的室内净高，并且可利用纵向框架的刚度来调整房间的不均匀沉降，缺点是房屋的横向抗侧刚度较差，进深尺寸受预制版长度的限制。
纵横向框架混合承重则具有较好的整体工作性能，对抗震有利，由于建筑的横向框架跨数少，教室对室内的采光要求比较高，南昌抗震等级要求不高，建筑选用横向框架承重

8.初定梁柱截面尺寸:
主梁
        取 h=700mm ,   b=250mm
   柱: (底层柱高) h=(1～1.5)b

取 h=600mm , b=600mm
连系梁:
7500mm 取 h=700mm   , b=250mm
9000mm 取 h=900mm   ， b=300mm
6000mm 取 h=450mm ， b=200mm
3600 mm 取 h=300， b=150 mm
9.其它结构选型
○a屋面结构
    采用现浇屋盖,屋面找坡为建筑找坡
○b楼面结构
    采用现浇楼面.雨篷楼梯亦为现浇.
○c楼梯结构
可采用梁式楼梯,但采用板式楼梯比较轻巧
梯段板厚:h= 为梯段水平跨度
取      h=150mm

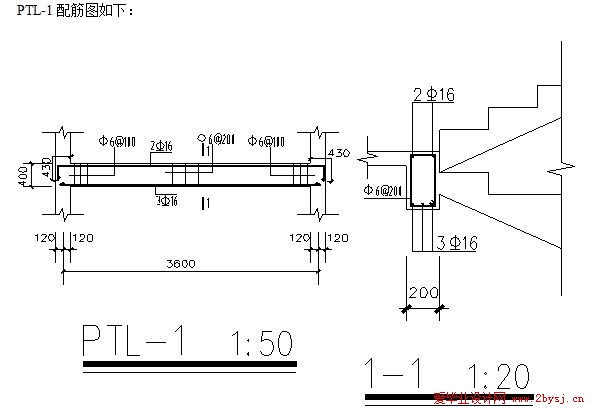

休息平台梁 :h= 取h=400mm , b=200 mm
平台板厚: h=100mm
○d雨篷结构
雨篷结构为现浇，采用悬梁式，无组织排水
○e 基础梁
选用现浇式钢筋混凝土基础梁，尺寸估算：b=250 mm,h=400mm
○f基础
从地质条件可以看出,基础的持力层不太深(在天然地面以下3m)地基承
载力为250KN/m2(>200KN/m2)故采用钢砼柱下单独基础.
○g在（12）到（13）轴之间设置伸缩缝,
由于建筑物总长为71.71m(>55m),故需设置防震缝,缝宽为70mm
10、结构布置
1)本建筑楼面标高变化不大,只作结构平面布置
     其一般原则:上一层结构平面放到下一层建筑平面图布置
            二层楼面,三层屋面,基础平面布置见详图
    2)基础平面布置图
      基础平面布置图上主要构件有:钢砼基础,基础梁

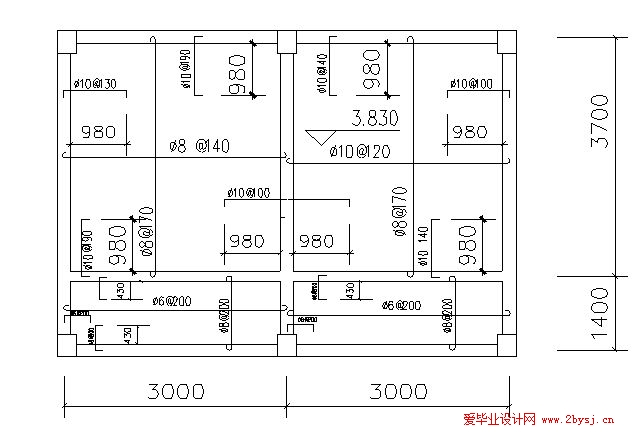

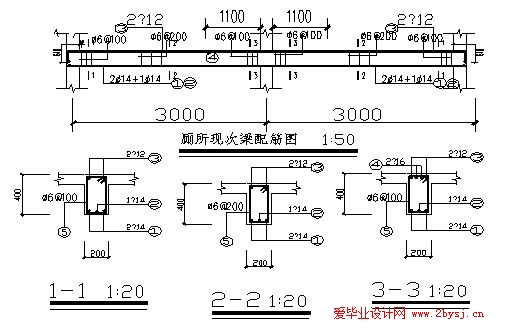

    3)楼面结构布置图
      主要构件有:框架、楼面梁、挑檐梁
    4)屋面结构布置图
      主要构件有:框架、屋面梁、屋面板、天沟.
      采用有组织的外天沟外排水形式
      双坡屋面排水,坡度为2％
