阳泉市宏利商场的设计

 摘   要
建筑地点：阳泉开发区               construction Site： YangQuan
结构形式：框架结构                 construction Systen:  Frame structure
建筑面积：6021.5m2                 floor Area: 6021.5m2
层数/高度：5层/21.6m               stories/Height: 5 stories/21.6 m
主要用途：商场 、办公              main Use: Shopping、office
关键词：
框架结构                           frame structure
现浇混凝土                         cast-in-place  concreate
条形基础                           spread  footings
屋面板                             roof  plate
正截面                             normal  section

根据教学要求入手，从“灵活使用”的角度出发，绿化与建筑相结合，改善外部购物环境。内部采用大、中、小不同的空间尺寸以及斜线、曲线等不同的要素，构成了富于层次流动感强的浓郁的气氛。
宏利商场是一座集购物、餐饮、办公为一体的综合的现代商厦在设计理念上，力求充分体现现代化一流商厦的特点和友谊商厦的特性。在整体造型上突出现代、新颖、做到简洁、明快、虚实相接、刚柔相济、给人以蓬勃向上的感觉。设计上采用钢结构、外装饰铝板、拉索点式玻璃幕墙等新技术、新材料、突出钢结构特点，钢、玻璃、铝板有机结合，创造一个满足功能、符合环境、有鲜明现代性的建筑形象。透过通透落地玻璃幕墙，使室内、室外空间相互交融，同时作为窗口，使商厦的景物景象展示给路人

"Flexible use"and combination of greening and building latgely improve its outside shopping environment.In the inside,laige,medium and small--sized spice,togethei with the various building elemenrs like diagonal and curve,creates a dense atmosphere.Xin'Plaza conveys the traditional charm of modern architecture,and effectively billboatd.
Geri Plaza is an integrated including shopping,restaurants,entertainment cente and offices.In terms of design concept,the designers tried to fully materialize both the general features offirst-class modem shopping mall and the unique identity of FriendshipShopping Mall.In terms of overall form,this shopping mall gives priority to modernism and novelty ---its concise and lively shape conveys a sense of vigor and aggression.Steel strure,aluminum plate outerdecoration and suspended cable point glass curtain wall and other mew technique and materials are introduced into thedesign,giving prominence to the characteristic of steel structure.The harmonious combination of steel,glass and aluminum pate creates an idantity of modem atchitecture that can not only meetthe functional requirements but also assort with the envuribnebt.The transparentfloor glass curtain wall makes the outdoor and indoor space meet.And it is also a window,showing the passersby the indoor scenery of the shopping mall.

 第一部分：建筑设计
㈠建筑概况
1、设计题目：阳泉市宏利商场
   2、建筑地点及拟建基地平面图
     本建筑位于阳泉市开发区，场地平坦，由主管批准拟建基地平面图见附图

 3、建筑介绍：
建筑面积约6021.5m2，楼盖及屋盖均采用现浇钢筋混凝土框架结构，楼板厚度取120mm，填充墙采用蒸压粉煤灰加气混凝土砌块，层数为五层，一层层高为4.8m，二层至五层为4.2m，室内外地坪高差为0.45，本商场柱距为6m，局部采用7.8m。









目    录
摘 要••••••••••••••••••••••••••••••••••••••••••••••••• 1
第一部分  工程概况••••••••••••••••••••••••••••••••••• 3
建筑地点、建筑类型、建筑介绍、门窗使用、地质条件••••••  3

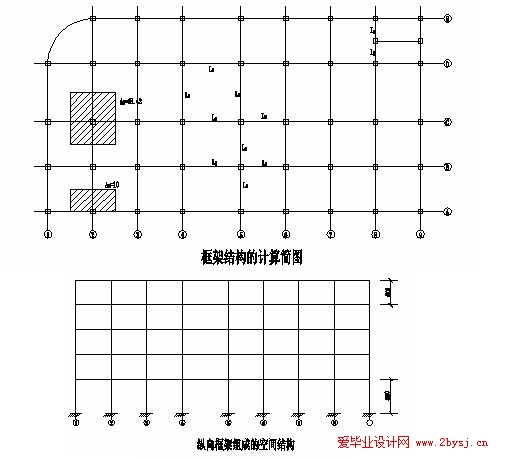

竖向荷载的传力途径、框架结构的计算简图••••••••••••••••  3
梁、柱截面尺寸的初步确定••••••••••••••••••••••••••••••  4
第二部分  框架侧移刚度的计算••••••••••••••••••••••••  5
横梁、纵梁、柱线刚度的计算••••••••••••••••••••••••••••  5
各层侧移刚度计算••••••••••••••••••••••••••••••••••••••  5
第三部分  重力荷载代表值的计算•••••••••••••••••••••   8
重力荷载代表值的计算•••••••••••••••••••••••••••••••••   8
第四部分  横向水平荷载作用下框架结构的内力和侧移计算
       ••••••••••••••••••••••••••••••••••••••••••••••  16
横向自振周期的计算•••••••••••••••••••••••••••••••••••  16
水平地震作用及楼层地震剪力的计算•••••••••••••••••••••  16
多遇水平地震作用下的位移验算•••••••••••••••••••••••••  17
多遇水平地震作用下框架内力计算•••••••••••••••••••••••  18
第五部分  竖向荷载作用下框架结构的内力计算••••••••  20
计算单元的选择确定•••••••••••••••••••••••••••••••••••  20
荷载计算•••••••••••••••••••••••••••••••••••••••••••••  21

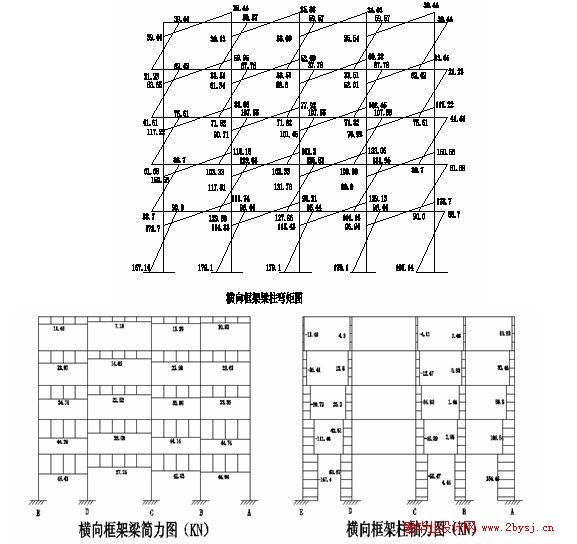

内力计算••••••••••••••••••••••••••••••••••••••••••••• 24
梁端剪力和柱轴力的计算••••••••••••••••••••••••••••••• 27
框架梁内力组合••••••••••••••••••••••••••••••••••••••• 28
框架柱的内力组合••••••••••••••••••••••••••••••••••••• 34
柱端弯矩设计值的调整••••••••••••••••••••••••••••••••• 40
柱端剪力组合和设计值的调整••••••••••••••••••••••••••• 42
第六部分  截面设计•••••••••••••••••••••••••••••••••  43
框架梁••••••••••••••••••••••••••••••••••••••••••••••  43
框架柱••••••••••••••••••••••••••••••••••••••••••••••  46
第七部分  楼板设计•••••••••••••••••••••••••••••••••  50
楼板类型及设计方法的选择••••••••••••••••••••••••••••  50
设计参数、弯矩计算••••••••••••••••••••••••••••••••••  50
第八部分  楼梯设计•••••••••••••••••••••••••••••••••  55
设计参数••••••••••••••••••••••••••••••••••••••••••••  55
踏步设计•••••••••••••••••••••••••••••••••••••••••••   55
斜梁设计••••••••••••••••••••••••••••••••••••••••••••  56
平台板计算••••••••••••••••••••••••••••••••••••••••••  57
平台梁计算••••••••••••••••••••••••••••••••••••••••••  58
第九部分  雨篷设计••••••••••••••••••••••••••••••••  59
雨篷板设计•••••••••••••••••••••••••••••••••••••••••  59
计算简图•••••••••••••••••••••••••••••••••••••••••••  59
内力计算•••••••••••••••••••••••••••••••••••••••••••  59
配筋计算•••••••••••••••••••••••••••••••••••••••••••  59
第十部分  基础设计••••••••••••••••••••••••••••••••  59
确定持力层，选择基础类型和材料•••••••••••••••••••••  59
初步确定基础尺寸••••••••••••••••••••••••••••••••••   60
计算底面地基承载力设计值F•••••••••••••••••••••••••   60
确定基础宽度••••••••••••••••••••••••••••••••••••••   60
内力分析••••••••••••••••••••••••••••••••••••••••••  60
第十一部分  施工组织设计••••••••••••••••••••••••••  65
第十二部分： 科技资料翻译•••••••••••••••••••••••••  78
科技资料原文••••••••••••••••••••••••••••••••••••••  78
原文翻译••••••••••••••••••••••••••••••••••••••••••  86
参考资料••••••••••••••••••••••••••••••••••••••••••  89
致谢••••••••••••••••••••••••••••••••••••••••••••••  90
