内蒙古包头市位于中国北方,黄河以北。城市现有青山水厂、昆山水厂两座,分别位于城市的东北和西部,而磴口水厂位于城郊,城市的东南方。
磴口水厂可设置在黄河边上,位于城市东南方的城郊,远离居民区,附近有糖厂、铝厂、砖瓦厂,所在位置地面标高约为1004米,地形为北高南低,不平坦。磴口水厂也可设置在城市东南方向,靠近城市的边缘,地面标高约为1050米。可进行方案比较确定。
1.1.2 供水要求:
规划城市人口数:10万人,用水普及率:100%。
1)出水要求达到卫生部《生活饮用水卫生规程》;
2)最高日供水量:6.5万吨/日;
3)出厂水压:38米水头。
1.1.3 工程地质:
地下水位深度:170厘米;
最大冰冻:175厘米;
设计地耐力:13吨/米2;
地震等级:6级;设计地震烈度:8度。
1.1.4 气象资料:
1)气温:年平均:6.5℃;

极端最高:38.4℃;
极端最低:-31.4℃;
最冷月平均最低:-18.5℃;
最热月平均最高:29.5℃。

2)相对湿度:  冬季空气调节:54%;  最热月平均:58%。
3)风速与风向频率:

夏季平均风速:3.3米/秒;
冬季平均风速:3.2米/秒;

夏季最多风向:东风、东南风;
冬季最多风向:北风、西北风;

夏季最多风向频率:15;
冬季最多风向频率:17;

4)大气压:888.4毫巴。
5)降水量:年降水量:308.9毫米;
最大时降水量:33.1毫米;   最大日降水量:100.8毫米。
6)年蒸发量:2342.2毫米。
7)最大积雪厚度:21厘米。
8)冰冻期:150天。

水厂设计说明
2.2.1 设计规模
设计用水量定额是确定设计用水量的主要依据,它可影响给水系统相应设施的规模、工程投资、工程扩建的期限、今后水量的保证等方面,所以必须慎重考虑,应结合现状和规划资料并参照类似地区或企业的用水情况,确定用水定额。
城市生活用水和工业用水的增长速度,在一定程度上是有规律的,但如果对生活用水采取节约用水措施,对工业用水采取计划用水、提高工业用水重复利用率等措施,可以影响用水量的增长速度,在确定设计用水量定额时应考虑这种变化。
居民生活用水定额和综合用水定额,应根据当地国民经济和社会发展规划和水资源充沛程度,在现有用水定额基础上,结合给水专业规划和给水工程发展条件综合分析确定。
最高日设计用水量内容包括:城市最高日综合生活用水量(包括公共设施生活用水量)、工业企业生产用水量、工业企业职工的生活用水和淋浴用水量、浇洒道路和大面积绿化用水量、未预见水量和管网漏失水量、消防用水量。由于消防用水量是偶然发生的,不累计到设计总用水量中,仅作为设计校核用。但是对于较小规模的给水工程,消防用水量占总用水量比例较大时,应将消防用水量计入最高日用水量。
设计任务书已给出最高日用水量为: =65000  ,水厂自用水系数按5%计,
则设计水量为: = 65000 1.05 = 68250 。
2.2.2  取水方式选择
2.2.2.1 黄河水系特点:黄河水系多分布在我国的黄土高原及黄土丘陵地带,沿岸沟壑纵横,土质细而疏松,水土流失严重。这些河流径流量虽不大,但受气候的影响,季节性变化很大。冬季几乎不降水,流量很小,不少支流发生断流现象。夏季降水量集中,不仅河流的流量雨水位骤增,河水的含砂量也很高。一般河水含砂量大于 ~ 时,就产生浑液面沉降现象,称为高浊度河道。黄河水系高浊度河道,由于泥沙运动的结果,常具有游荡性河段的特性,即河床与河岸的可动性都较大,河床内砂无法与河岸连接,在河床中形成不规则的江心滩、江心洲及汊道,游荡性河段河身宽而浅,河滩密布,水流湍急,河床变形迅速,主流游荡不稳。
  此外,黄河水系的部分河段位于北纬 ~ ,气候寒冷,冰情严重。河套地区常出现冰坝、“麻浮”、水浅、流急、水内冰现象。
2.2.2.2 鉴于黄河水系的上述特征,选用固定式取水构筑物时,采用双向斗槽式取水构筑物,如下图。
图2-1  斗槽示意图
(1)具有顺流式和逆流式斗槽的特点;
(2)夏秋汛期河水含砂量大时,可利用顺流式斗槽进水,当冬春冰凌严重时,可利用逆流式斗槽进水。
2.2.3 取水构筑物
2.2.3.1 斗槽
   斗槽全部设置在河床内,适用于河床较陡或主流离岸较远以及岸边水深不足的河流。设置斗槽后,还应注意不影响洪水排泄。
斗槽工作室的大小,应根据在河流最低水位时,能保证取水构筑物正常的工作,使潜冰上浮,泥沙沉淀,水流在槽中有足够的停留时间及清洗方便等因素:
(1)槽底泥沙淤积高度取0.5~1.0 m,取0.8 m;
(2)槽中的冰盖厚度为河流冰盖厚度的1.35倍;
(3)槽中最大设计流速采用 0.05~0.15 ;
(4)水在槽中的停留时间不小于20分钟,取30分钟;
(5)斗槽尺寸应考虑挖泥船能进入工作。
该设计中,斗槽入口处的水位差为0.1 m ,河水平均流速为1.4 ,斗槽中水流方向与河中水流方向的叉角为180 ,河流中冰盖最大厚度为0.8 m ,进口孔口顶边至冰盖下的距离为0.70 m ,进水口直径为2.80 m ,进水孔口底栏高度为1.0 m ,工作室深度为5.68 m 。斗槽设计流量为0.80 ,设计流速为0.025 ,斗槽宽度为6m 。
冰凌期最低河水位时斗槽中的水深为4.50 m ,潜水的上浮速度取0.002 。洪水期槽中的平均流速为0.05 ,斗槽内泥沙的沉降速度为0.05 ,斗槽总长为171.6 m 。
采用绞吸式挖泥船,挖泥船每年工作天数为240天,每天工作时数为16小时,挖泥船设计生产能力为68.9 ,选定40 半液压式挖泥船,船总长为17.7 m ,共2艘。    2.2.3.2 堤坝
斗槽的堤坝可以用当地的砂质粘土材料砌筑,非淹没式堤坝的坝顶应高出最高水位0.5~0.75m以上,取0.8m,宽度一般为2.0~4.0m ,取3.0m 。堤坝两侧边坡按筑坝材料而定,沙质粘土 ~ ,取1:3.5。堤坝边坝(尤其是靠河的一侧)及坝端,易遭水流的冲刷及冰块的撞击,应予加固,靠河一侧的堤坝边坡可采用双层的石铺面(干砌石块)、石笼、混凝土及钢筋混凝土,甚至挡土墙等加固,坝端可采用双层石铺面、抛石、混凝土及钢筋混凝土、挡土墙等加固;坝脚可采用抛石或沉排等加固。
2.2.3.4 取水头部
采用管式取水头部(喇叭口取水头部),取水头部外形为圆形。
2.2.3.5操作平台
为便于操作检修,将操作平台设于地面之上。

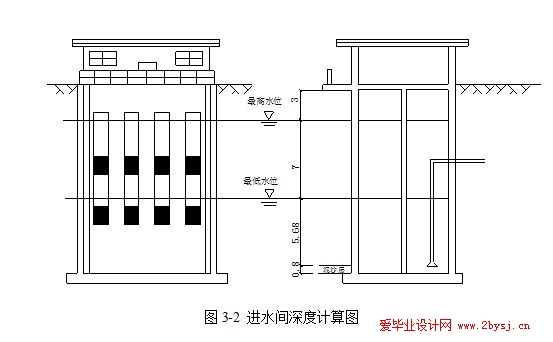

2.2.3.6 取水进水间与吸水间
    进水间横向分成四格,进水孔分上下两层。吸水间与进水间尺寸相同,均为: 。
A 格栅
格栅总面积为3.20m2 ,过栅允许流速取0.4 ,栅条间净距取50mm,栅条厚度10mm,每个进水间各设置一个格栅,工作时三用一备。采用S321-1的格栅标准,型号为6,其进水口B H为1000 1000mm,格栅尺寸为1100 1100mm(标准尺寸),栅条间孔数15孔,栅条根数16根,有效面积0.84m2。并配置QL型钢丝绳牵引葫芦抓斗式格删除污机,升降速度8m/min,宽度与栅条配套,电动机功率4.5kw,设备重量3000kg。配备的起重设备为SC型手动单轨小车,起重量0.5~10T,起升高度3~12m 。
格栅与水平面最好布置成 ~ 的倾角,但实际上可采用 。格栅断面为扁钢,格栅由金属框架与栅条组成,框架的外形为矩形。
通过格栅的水头损失,一般采用 ~ ,取0.10m,则四个为0.40m。
B 格网
采用平板格网,设在进水室与吸水室之间的隔墙之间,格网面积13.07 m2;过网流速采用0.3 ;网眼尺寸取5 5mm ;网丝直径取2.0mm 。用三个格网备一个隔网,每个格网面积3.27m2 。采用型号是C12格网,进水口尺寸1750 2000mm,网格尺寸1880 2130mm(标准尺寸),有效面积3.42m 。起重设备采用SDQ手动单梁起重机,起重量1~10T,起升高度3~10m 。

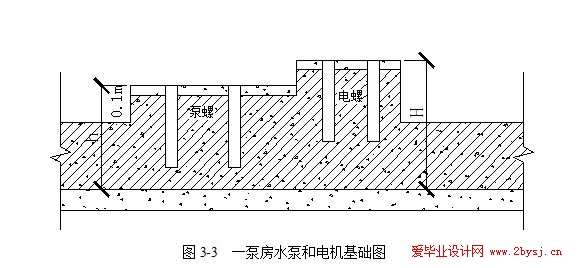

2.2.3.7 水泵型号和机组的布置
选四台型号为12sh-6单级双吸离心泵,三用一备。将四座基础交错并列布置成两排,四台水泵,两台正向旋转,两台反向旋转,每台水泵均有单独的吸水管和压水管,吸水管直径为DN500,压水管直径为DN400,四根压水管在泵房内连成两根DN500出水管,然后分别引出泵房,在泵房外,两根出水管再与一根DN1000的输水管相连。水泵吸水管上设一个DN500的闸阀和一个DN500×300的渐缩管。压水管上设两个DN400蝶阀,一个DN400止回阀,一个DN200×400的渐扩管和一个DN400×500的渐扩管。另配有 弯头等配件。
2.2.3.8 泵房高度
最低动水位标高为994m,最高动水位标高为1001m,水泵轴心标高为996.45m,泵房底板标高为995.80m,泵房地面下高度为9.17m,泵房地面上高度为4.74m,泵房筒体总高度为13.91m。
2.2.3.9 排泥、排水、起吊设备及真空设备
A 排泥
  集水井往往会沉积泥沙,为在运行中及时清理排除,选排污泵两台(一用一备),
型号:PWA,流量Q=72 =28 ,扬程H=11m,转速n=970转/分,配电机功率: ,允许吸上真空高度: 。
    设五个具有高压水的喷嘴,用来冲动底部沉积的泥沙及网格。在格网前后装设测量水位的标尺,以便于运行管理和清洗格网。为了清洗平板格网可采用电动吊车,将格网沿导向槽提起,用压力水冲洗。
    格网选用PGZ 型平面钢闸门,进水洞口尺寸为: ;外形尺寸为: 。
B 排水及通风
取水泵房排水按照20-40 计,排水泵静扬程按7 m计,水头损失约2 m。所以总扬程9 m左右,可选用ZS-80-50-200A离心泵,流量22 ,扬程9.5m,配用的电机Y160L-4,均设两台,一用一备。通风设备选用一台T35-11型轴流风机,配用的电机YSF-8026。
C 起吊设备
   启闭闸门的启闭机选用QPL3手动两用螺杆式起闭机,启闭能力为3吨。起吊设备选用JJM-5型慢速卷扬机,额定静拉力为5吨。泵房内选用LH5t型电动葫芦双桥式起重机。
D 真空设备
选用两台SZ-1型真空泵,一用一备,功率4KW,抽气量 。
2.2.4 混凝剂的配制与投加。
混凝剂投加采用如下流程:搅拌 -→ 提升 -→ 贮液 -→ 计量 -→ 投加
根据原水出水水质及水温,参考有关净水厂运行经验,选用精制硫酸铝, 最大的投加量为40mg/l,混凝剂每日配置次数为3次,药溶液浓度为10%,不用助凝剂。
2.2.4.1 溶液池
分成两格,备用一格。每格的有效容积为4.55 ,形状采用矩形,有效高度为1.2m,超高0.3 m,每格的实际尺寸为1.9m 2.0m 1.5m,置于室内地面上。
2.2.4.2 溶解池
溶解池分成两格,每格有效容积为1.40 ,有效高度0.7m,超高0.3m,每格的实际尺寸1.0m 2.0m 1.0m。溶解池的放水时间采用10min,放水管管径取50mm。溶解池底部设管径为100mm排渣管一根,池底坡度采用2.5%。溶解池搅拌设备采用中心固定式平桨板式搅拌机,桨直径为750mm,桨板深度800mm,质量200kg。溶解池置于地下,池顶高出室内地面0.5m。溶解池和溶液池材料都采用钢筋混凝土,内壁衬以聚乙烯板。
2.2.4.3 投药管
投药管采用硬聚氯乙烯管(塑料管),投药管的管径25mm,相应的流速0.43 。
2.2.4.4 投药计量设备
  采用JM型微型机械隔膜计量泵。
2.2.4.5 药剂仓库
    混凝剂为精制硫酸铝,每袋质量是40kg,每袋规格为 。药剂堆放高度为1.5 m,药剂储存期为30 d 。仓库平面尺寸为: 。
2.2.4.6 投药间
投药间靠近投药点,与药剂仓库相连,设置两条投药管路,具有良好的通风和采光效果。投药间要求有值班室,面积在15 左右。
2.2.5 混合设备
  采用2个热浸镀锌管式静态混合器,水厂进水管投药处至絮凝池的距离为30m ,进水管采用两条DN700钢管。静态混合器设三节混合元件,混合时间为30s,两个静态混合器共用一个混合器井,混合器井的尺寸为:长 宽=3m 6m。投药点应该靠近水流方向第一节的混合元件,投药管插入管内径 即可。
2.2.6 絮凝池
2.2.6.1 絮凝池选用
    因为Q=65000 ,故应属于小型水厂,当采用隔板絮凝池时,往往前端廊道宽度不足0.5m,则前端采用机械絮凝池可弥补此不足,故采用机械絮凝池前置,隔板絮凝池后置来组合适用。在这样的条件下,机械絮凝池机械设备不多,可减少设备运行维修工作量,当需要检修时,又有隔板絮凝池起保护作用,从而较好地适应了水量水质要求。
2.2.6.2 机械絮凝池
机械絮凝池设成两组,每组又有六池,均采用垂直轴式机械絮凝池,每组设计流量为34125 。絮凝时间为10分钟,平均水深3.3m,每格尺寸为 ,单格面积为 ,絮凝池超高取0.3 m,总高度为3.6 m。絮凝池分格墙上过水孔洞上下交错布置,每格设一台搅拌设备。叶轮直径采用2.76 m,桨板长度为1.93 m,桨板宽度取0.12 m。每根轴上桨板数为8块,内外侧各4块。每格设四块挡板,尺寸为:宽 高=0.2m 1.0m。叶轮桨板中心点线速度分别采用:第一格和第二格相同取 ,第三格和第四格相同取 ,第五格和第六格相同取 。叶轮桨板中心点旋转直径为2.04 m。六台搅拌设备各配备一台电动机,每台电动机所需功率为0.175kw,选用型号为Y801-2小型三相鼠笼式异步电动机。进水管管径取DN700,进水流速为 。进水孔洞流速分别取:第一个孔洞和第二个孔洞相同,取 ;第三个孔洞和第四个孔洞相同,取 ;第五个孔洞和第六个孔洞相同,取 。进水孔洞直径分别为:第一个孔洞和第二个孔洞相同,为1.00 m;第三个孔洞和第四个孔洞相同,为1.12 m;第五个孔洞和第六个孔洞相同,为1.30 m。絮凝池采用钢筋混凝土结构,外用水泥砂浆抹面。
2.2.6.3 往复式隔板絮凝池
往复式隔板絮凝池分为两组,每组设计流量为34125 。絮凝时间取10分钟,池内平均水深取2.3 m,每组絮凝池总容积为 ,面积为103 m 。隔板厚度按0.2 m计。池子宽度与平流沉淀池宽度相同,为7.30m。廊道内流速采用四档,分别为: 、 、 、0.15 。隔板间距按廊道内流速不同分成四档,分别为:0.65 m、0.70 m、0.70 m、0.80 m。各段水深分别对应为:2.0 m,2.3 m,2.8 m,3.3 m 。廊道总数为20,根据间距不同分为四段,第一段和第四段各取4个廊道,第二段和第三段取6个廊道,池子总长为17.80 m 。絮凝池采用钢筋混凝土结构,外用水泥砂浆抹面。为减小水流转弯处水头损失,转弯处过水断面积取廊道过水断面积的1.2倍,同时,水流转弯处应做成圆弧形。池底平均坡度为7.3% 。
2.2.7 平流沉淀池
平流沉淀池设为两组,每组设计流量为34125 。沉淀池表面负荷为 =43.2 ,停留时间取2.0 h ,沉淀池水平流速取 。每组沉淀池表面积为790 m ,长度为108 m ,宽度为7.30 m ,池壁宽取0.3 m 。沉淀池有效水深为3.6 m ,保护高为0.3 m ,沉淀池总高为3.9 m 。由于往复式隔板絮凝池末端水深与沉淀池有效水深不一样,为了便于前后衔接,故在两者之间设一个过渡段。过渡段与沉淀池之间采用钢筋混凝土穿孔布水墙,墙高3.9m,有效水深为3.6m,超高0.3m,共开98个孔口,每个孔口尺寸为 ,分五排布置,每排20个孔口。
集水方式采用两侧三角锯齿形集水槽集水,每组沉淀池的集水槽个数为四个,集水槽槽宽取0.4 m,堰口溢流率为 ,每个集水槽长度取10 m ,槽中水深统一取0.5 m 。跌落高度取0.05 m ,槽起高取0.15 m ,集水槽总高度为0.70 m,每条集水槽的设计流量为 。采用 出水三角堰,堰上水头采取0.07 m ,堰口下缘与出水槽水面之距为0.05m,每个三角堰的流量为 ,每条集水槽的三角堰个数为64个,三角堰中距为0.3 m。
集水渠宽取0.8 m ,集水渠水深统一取1.0 m ,自由跌水高度取0.07 m ,则集水渠总高度为1.99 m。在集水渠的末端设置一个DN700的出水管。
沉淀池放空时间按3 h计,采用DN450的钢管。
采用轨距为8m的HJX2型虹吸式机械吸泥机。
2.2.8  V型滤池
选双格型滤池,分为并列的两组,每组3座,共6座,每座面积为63 m ,总面积为378 m 。单格宽3.0 m ,长10.50 m ,面积为31.5 m 。滤速为8 ,强制滤速 20 。
第一步气冲冲洗强度为15 ;第二步气-水同时反冲,空气强度为15 ,水强度为4 ;第三步水冲强度为5 。
第一步气冲时间为3 min ,第二步气-水同时反冲时间为4 min ,单独水冲时间为5 min ,冲洗时间共计12 min = 0.2 h 。冲洗周期为48 h ,反冲横扫强度1.8 。滤池采用单层加厚均粒滤料,粒径为 ~ ,不均匀系数为 ~ 。
每座滤池过滤水量为504 。清洁滤料层过滤,滤池液面比滤料层高0.83 m 。
滤池超高为0.3 m,通过控制出水阀门的开启度来保证滤层上的水深为1.5 m,滤料厚度为1.0 m,滤板厚度为0.13m,滤板下布水区高度为0.9 m,滤池总高为3.83 m。
水封井平面尺寸为 ,堰底板比滤池底板低0.3 m,水封井出水堰总高为2.93 m。
反冲洗用水量为0.315 ,表面扫洗用水量为0.12 。反冲洗配水干管用钢管,DN500,流速为 。配水支管DN500,流速为 。沿渠长方向两侧各均匀布置15个配水孔,共30个,孔中心间距0.6 m,每个孔的面积为0.01 m ,每个孔口尺寸取 。反冲洗水过孔流速为 。
反冲洗用气量为0.945 ,反冲洗配气干管用钢管DN500,流速为 。布气小孔紧贴滤板下缘,间距与布水方孔相同,共计30个。布气小孔面积为0.00315 m ,孔口直径取65mm 。反洗空气过孔流速为 ,每孔配气量为113.4 。
气水分配渠宽取1.2 m,起端高取1.5 m,末端高取1 m。两侧沿程各布置15个配气小孔和15个布水方孔,孔间距0.6 m ,共30个。
排水集水槽顶端高出滤料层顶面0.5 m,排水集水槽起端高为1.03 m,末端高为1.53 m,排水集水槽底坡为0.0477。集水槽超高0.3 m ,槽内水位高0.73 m ,槽宽1.2 m ,水流速度为 ,过流能力为6.07 。排水槽设一个电动蝶阀,DN500。
进水总渠宽1 m ,水面高0.5m 。中间孔口面积为0.09 m ,孔口宽0.30 m ,高0.30m ,
两个侧孔的面积均为0.065 m ,侧孔宽0.25m,高0.25m,侧孔与中间孔口的间距为1.05m。
宽顶堰堰宽5 m ,宽顶堰与进水总渠平行设置,与进水总渠侧壁相距0.5 m ,堰上水头为0.079 m 。滤池配水渠宽0.5 m ,渠高1 m ,渠总长等于滤池总宽为7.2 m 。
V型槽槽底设表扫水出水孔,直径取0.025 m ,间隔0.15 m ,取V型槽槽底的高度低于表扫水出水孔0.15 m 。表面扫洗时V型槽内水位高出滤池反冲洗时液面0.50 m 。V型槽倾角 ,垂直高度1.0 m ,壁厚0.05 m ,反冲洗时V型槽顶高出池内液面的高度为0.80 m 。
反冲洗时选用两台型号为14sh-28A单级双吸离心泵,一用一备流量为240~350 ,扬程为16~10m,转速为1470 。

根据反冲洗系统对空气的压力、风量要求选三台LG40风机,风量 ,风压 ,电机功率55 kw ,两用一备,正常工作鼓风量为 。
2.2.9 清水池
设两座矩形清水池,每座清水池总容积为6775 m 。清水池的水深4.5 m,超高0.3 m,每座清水池的平面尺寸为长 宽=30m 50m。清水池进水管管径700 mm,设计流速1.0 ,出水管管径900 mm,设计流速1.0 ,溢流管与进水管直径相同取900mm,其出水接入水厂下水道系统,但是溢流管不与下水道直接相连,采用溢流井,溢流井内设拍门,出口处要有尼龙网罩之类的包扎以防护。放空管管径700mm ,放空流速2.5 。集水坑比池底落差1.2m ,出水管和放空管由此接出 。导流墙砌筑到清水池最高水位,使顶部空间保持通畅,有助于空气流通。导流墙底部每隔一定距离开一个流水孔,尺寸200 200mm,便于排泄池底废水,考虑到水中有氯气,导流墙采用材料要防止氯的腐蚀。通风管的设计根据清水池容量要求,采用的通气管直径200mm ,通气管数量6个,管口高出池顶700mm以上,并且在气孔上装有防护网。每只清水池设两只人孔,人孔直径为1000mm,靠近溢水管和出水管处,便于管道安装和维护。人孔上缘要高出覆土面一定距离,并且装有锁栓的盖板。扶梯与人孔配套设置,直立靠壁安装,其材料应该可以防腐。水位尺安装于池顶,选择水流缓和处架立。池顶的覆土厚度为0.7 m 。
2.2.10 吸水井
根据需要设置分建式吸水井,靠近泵房一侧与二泵平行设置,与泵房之间的距离为2 m,分成独立的两格,中间隔墙上安装阀门以保证足以通过邻格最大吸水流量。其调度管理方便,吸水管道短,水泵运行安全程度高。其存水量经常变化,井口水位随清水池水位涨落而变化,并和清水池保持一定的水位差,吸水井要有一定的超高。水在吸水井的停留时间为 ,吸水井的有效容积为142.0 。有四个吸水管,每个吸水管的管径为600 mm,吸水管喇叭口直径取1m,喇叭口最小淹没深度为1.2m,喇叭口与吸水井井底距离为0.8m,吸水井宽度取4.5m,吸水井长度为15.80 m,吸水井最低水位标高为1053.20m。
2.2.11 二泵房
本设计采用的是泵直接从吸水井中将水抽出送到管网,选四台型号为 单级双吸离心泵,三用一备。泵房所在室外地坪标高1058m,二泵房室内底板标高1055.8m,水泵基础高出室内地坪高度0.1m,水泵底座到轴心的距离0.9m,二泵房的地面下高度为3.07m,地面上高度为5.66m,泵房筒体高度为8.73m。水泵房内有一值班室,高低压配电间,变电间。有两台真空泵(一用一备),一条排水沟,一个集水坑,一台排水泵。真空泵泵壳内的空气体积为0.39 ,吸水管中的空气体积为3.08 ,泵的安装高度3.5m ,选用SZ-2型真空泵,配带动力10kw ,水消耗量30 ,一字形布置,尺寸为:L =4100mm, H=1500mm, B=700mm。排水选一台ZS-80-50-200A离心泵,流量22 ,扬程9.5m,配用的电机Y160L-4。包头市位于中国北方,故采用热水集中供暖,泵房内自然通风。
2.2.12 消毒
向滤后水加液氯消毒,水和氯的接触时间大于30min ,加氯量为2.844 ,储氯量为2048 。选用三台LS80-4转子真空加氯机,两用一备,氯瓶选用四只YL-50型焊接钢瓶,重量0.5t,外径600mm ,高度1800mm 。要设置中间氯瓶,沉淀氯气中的杂质,还可以防止水流进氯瓶。根据氯瓶的重量,设置磅秤型号TXS500B。加氯间低处要设置排风扇及时排除室内积聚的氯气,氯库和加氯间应该设漏气报警仪。氯水管线敷设在地沟内直到加氯点,地沟内有排水设施防止积水,氯水管管材用橡胶管,氯气管用无缝钢管,给水管用镀锌钢管,在氯库引入DN32的给水管,通向氯瓶上方,供喷淋用。为搬运方便,氯库内设CD11-60单轨电葫芦一个,轨道在氯瓶上方,轨道通道氯库大门以外。
2.2.13  给水处理厂平面和高程布置
    水厂的基本组成包括两部分:生产构筑物和附属建筑物。
    生产构筑物尺寸根据计算确定,生活附属建筑物建筑面积应按管理体制、人员编制和当地建筑标准确定,生产附属建筑物应根据水厂规模、工艺流程和当地具体情况确定。
   各构筑物数量、平面尺寸确定后,根据构筑物的功能要求,结合地形和地质条件,进行水厂平面布置。处理构筑物一般均应分散露天布置,北方寒冷地区可采用室内集中布置。
   2.2.13.1 平面布置
水厂平面布置的内容包括:各构筑物的平面定位,各种管道(处理工艺用的原水管、加药管、沉淀水管、清水管、反冲洗水管、加氯管、排泥管、放空管、水厂自用水管、厂区排水管、雨水管、电缆线、通讯线路等),阀门及配件布置,厂区道路、围墙、绿化等。
   水厂平面布置要求:
   A 构筑物间距宜紧凑,但应满足各构筑物和管线的施工要求。
   B 构筑物布置应注意朝向和风向,如加氯间和氯库应尽量设置在水厂主导风向的下风向,泵房及其它建筑物应尽量布置成南北向。
   C 生产构筑物间连接管道的布置,应水流顺直和防止迂回。
   D 生产构筑物与附属构筑物应分开布置。
   E 并联运行的净水构筑物应配水均匀,必要时可设置配水井。
   F 加药间、沉淀池和滤池相互间的布置,宜通行方便。
   G 水厂排水一般宜采用重力流排放,必要时可设排水泵站。
   H 新建水厂绿化占地面积不宜少于水厂总面积的20%。
   I 水厂内根据需要,设置滤料、管配件等露天堆放场所。
   J 水厂内设置通向各构筑物和附属构筑物的道路,一般按下列要求设计:
  (1)主要车行道的宽度,单车道为3.5m,双车道为6m,并应有回车道。人行道的宽度为1.5~2.0m。大型水厂一般可设双车道,中、小型水池拿过可设单车道。
  (2)车行道转弯半径不宜小于6m。
  (3)城镇水厂或设在工厂区外的工业企业自备水厂周围,应设置围墙,其高度一般不宜小于2.0m。
整个厂区在总平面布局上做到功能区分明确,生产区和生活区分开。厂区交通流线清楚流畅,主干道贯穿东西。各单体构筑物在建筑风格上做到清新明快,既保持水厂的园林风味,又体现了现代水厂的流畅简洁的气派。水厂的工艺流程采用回转型布置,管线力求简短,厂区内水配以草地、树木等绿化,力争创建一个清新怡人的现代化水厂。
水厂总占地面积4.70公顷。总平面图中,绿化面积约占25%,附属面积约占总面积的15%。
2.2.13.2 高程布置
水厂处理构筑物高程布置应充分利用原有地形坡度,各构筑物间应采用重力流。构筑物间的水面高差即流程中的水头损失,包括构筑物、连接管道、计量设备的水头损失。
水头损失一般应通过计算确定,也可参照规范进行估算,并考虑水头跌落损失。

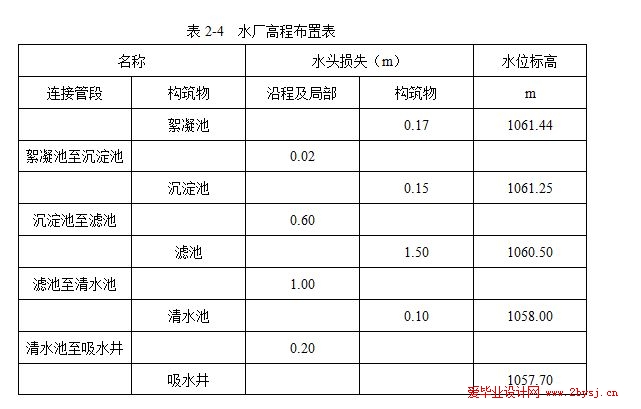

表2-4  水厂高程布置表
名称 水头损失(m) 水位标高
连接管段 构筑物 沿程及局部 构筑物 m
 絮凝池  0.17 1061.44
絮凝池至沉淀池  0.02
 沉淀池  0.15 1061.25
沉淀池至滤池  0.60
 滤池  1.50 1060.50
滤池至清水池  1.00
 清水池  0.10 1058.00
清水池至吸水井  0.20
 吸水井   1057.70
2.2.13.3 附属建筑物
    水厂的附属建筑物一般包括办公用房、化验室、维修车间(机修、电修、仪表修理、泥木工场),车库、仓库、食堂、浴室及锅炉房、门卫值班室、宿舍、露天堆场等。
各附属建筑物面积查《室外给水工程规范》附属建筑面积章节取用。
2.3 设计特色及存在问题
2.3.1 设计特色
(1)本设计的突出特点是采用了机械絮凝池和隔板絮凝池组合使用。两种形式絮凝池组合使用有如下优点:当水质水量发生变化时,可以调节机械搅拌速度以弥补隔板往复式絮凝池的不足;当机械搅拌装置需要维修时,隔板往复式絮凝池仍可继续运行。此外,若设计流量较小,采用往复式隔板絮凝池往往前端廊道宽度不足0.5m,不利于施工,则前端采用机械絮凝池可弥补此不足。
(2)本设计采用V型滤池又是设计的一大优点。V 型滤池是恒水位过滤,池内的超声波水位自动控制可调节出水清水阀,阀门可根据池内水位的高、低,自动调节开启程度,以保证池内的水位恒定。V 型滤池所选用的滤料是铺装厚度较大(约1.00 ),粒径也较粗(0.95—1.35 )的石英砂均质滤料。当反冲洗滤层时,滤料呈微膨胀状态,不易跑砂。V 型滤池的另一特点是单池面积较大,过滤周期长,水质好,节省反冲洗水量。单池面积普遍设计
为70—90 ,甚至可达100 以上。由于滤料层较厚,截污量大,滤后水的出水浊度普遍小于0.5NTU。
(3)本设计另一大特点是采用双向斗槽取水。由于磴口水厂的水源是黄河水,水中含沙量较大,此外,黄河水系的部分河段位于北纬 ~ ,气候寒冷,冰情严重。河套地区常出现冰坝、“麻浮”、水浅、流急、水内冰现象。鉴于黄河水系上述特点,采用双向斗槽式取水构筑物能很好地适应这种情况:夏秋汛期河水含砂量大时,可利用顺流式斗槽进水,当冬春冰凌严重时,可利用逆流式斗槽进水。
2.3.2 存在问题与建议
选用的混凝剂为精制硫酸铝,对pH值适应范围较小,且原水需有一定的碱度,特别是投加量大时。当处理低温低浊度水时,硫酸铝水解困难,絮体松散,效果较差,投加量大时有剩余Al或SO 离子,影响水质。在以后的设计中宜采用聚合氯化铝。
本设计未曾对水厂泥线和水厂的配水工程进行设计,因而是本设计的一大缺憾。另外,由于包头市地处中国北方,年平均气温较低,所以水厂主要处理构筑物应做成室内式,本设计并没有对此进行设计。
