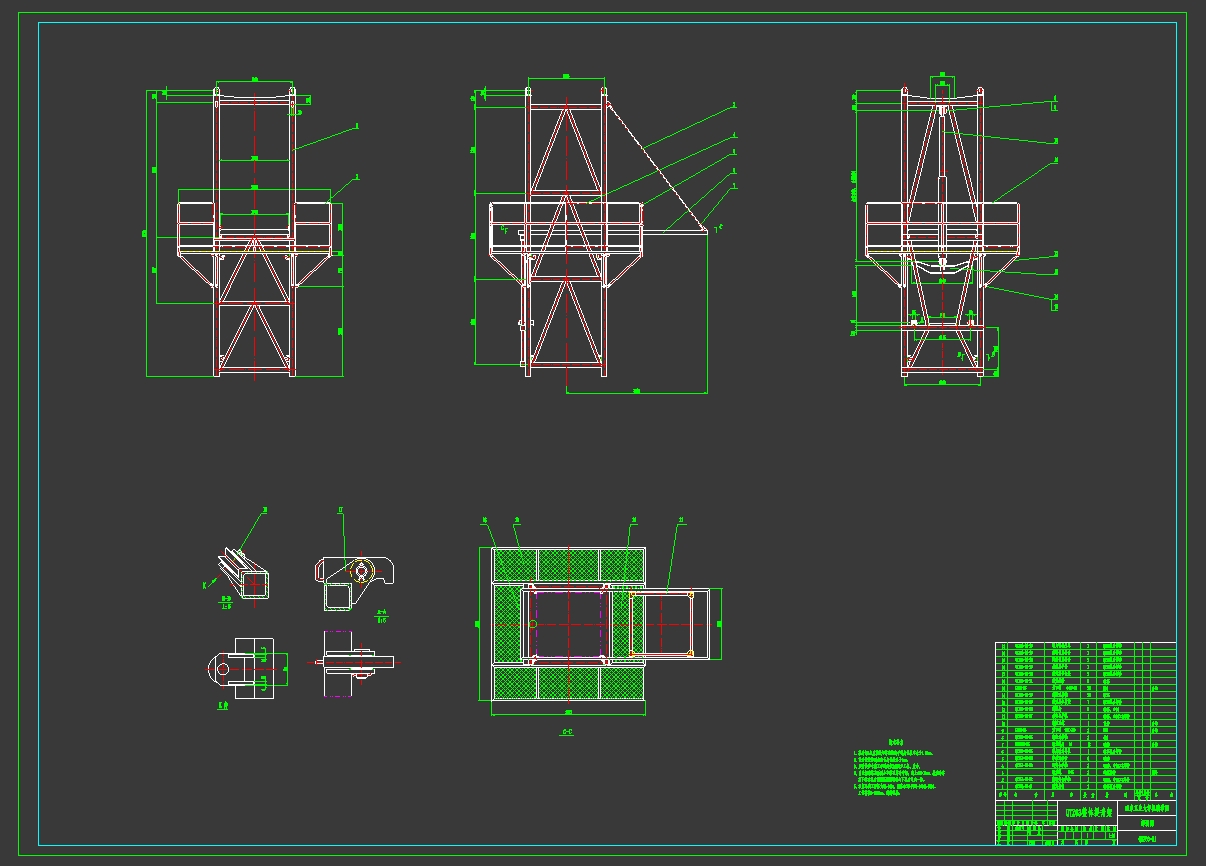

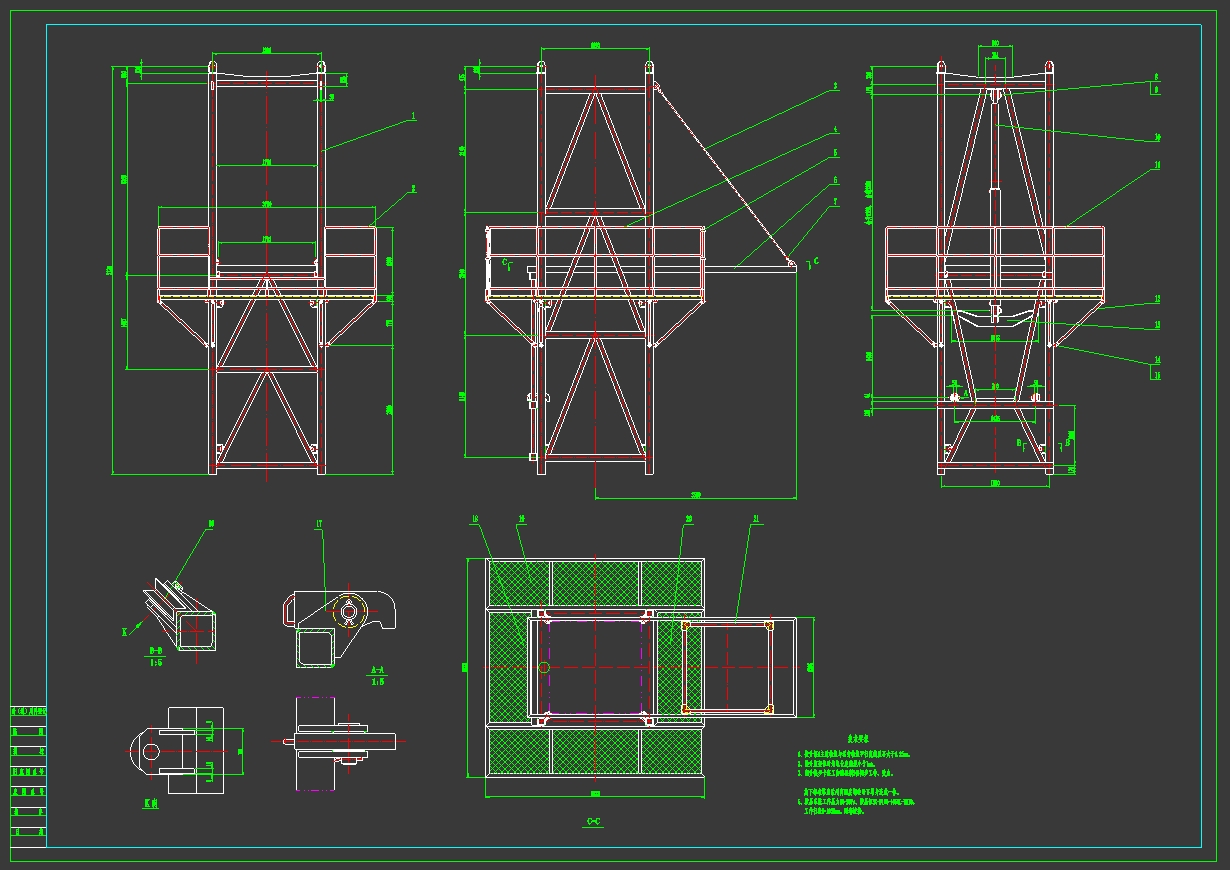

63T-M平头塔式起重机-外套架及顶升系统设计(含CAD图)

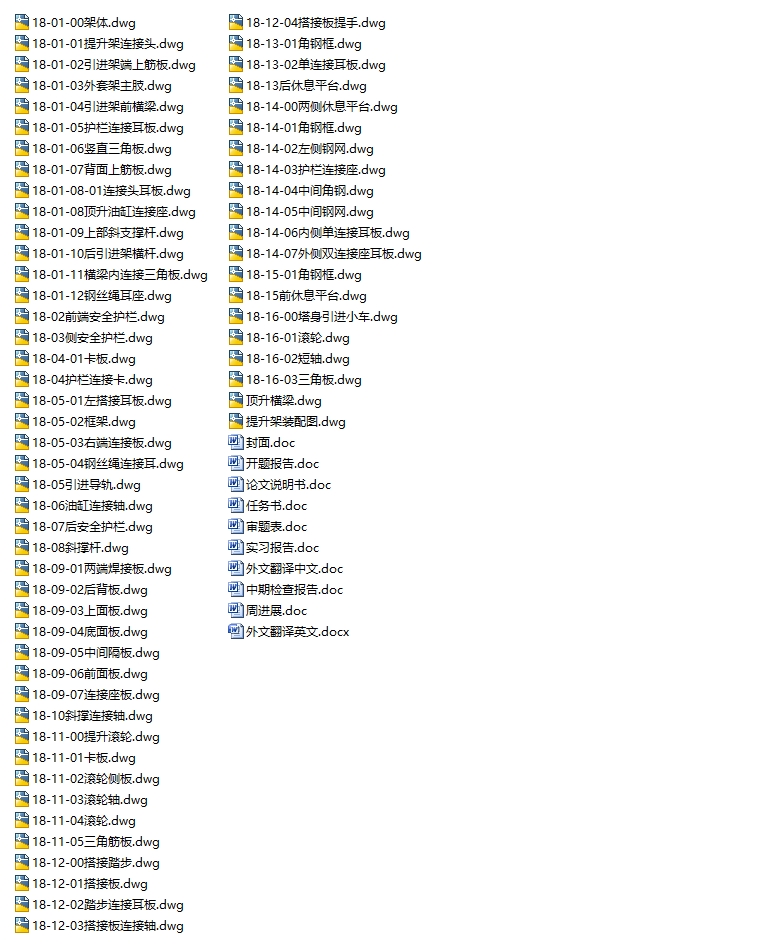

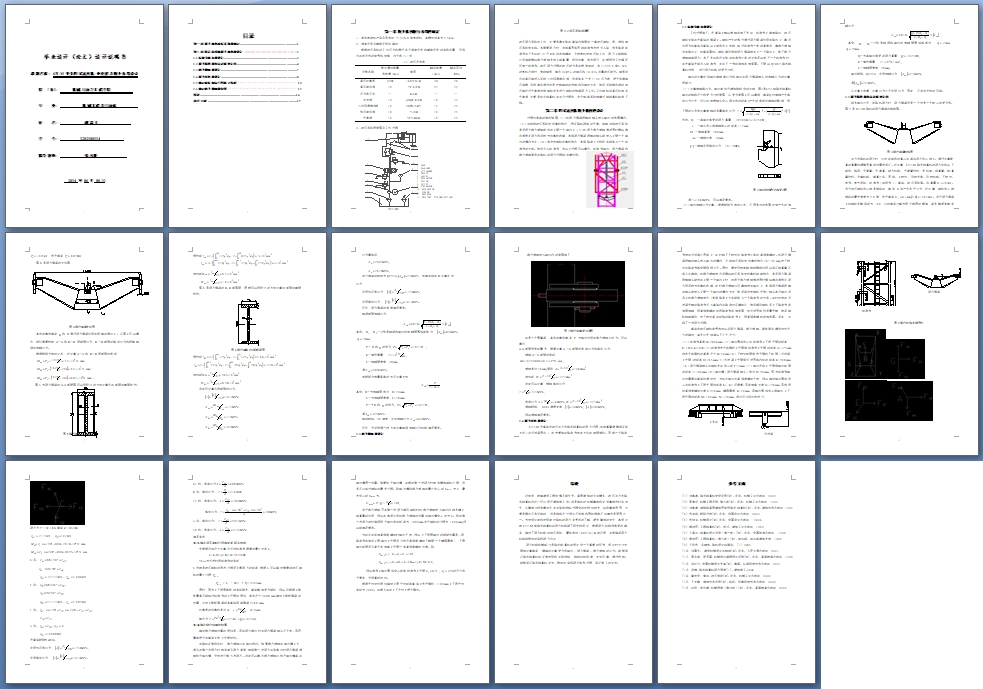

63T-M平头塔式起重机-外套架及顶升系统设计(含CAD图)(审题表,任务书,开题报告,中期检查报告,实习报告,外文翻译,说明书4000字,CAD图64张)
顶升机构液压系统的确定
1、查阅电动机产品目录选定Y132S-4型电动机，其额定功率为5.5 kw。
2、阀类元件及辅助元件的确定
根据液压系统的工作压力和通过各个阀类元件和辅助元件的实际流量，可选出这些元件的型号和规格，列于表2-1中
 2-1液压元件表
元件名称    估计通过的最大流速l/min    型号    额定流速l/min    额定压力
MPa
高压柱塞泵    9.306    16GY14-1B    24    20
高压溢流阀    10    YF-L32H    32    25
压力表开关    —    K-6B    —    —
安全阀    10    AXQF-E10B    10    25
三位四通换向阀    10    34DY-15BY    15    25
低压溢流阀    10    Y-10B    10    25
平衡阀    10    YF3-E10B    10    25


目录
第一章 顶升机构液压系统的确定--------------------------------------------------------1
第二章 塔式起重机顶升机构的设计 ------------------------------------ -------2
2.1标准节踏步的设计-----------------------------------------------------------------------2
2.2顶升横梁的载荷及强度计算-----------------------------------------------------------4
2.3爬升销轴的设计--------------------------------------------------------------------------7
2.4顶升套架的设计--------------------------------------------------------------------------8
2.5确定液压油缸行程和安装距---------------------------------------10
2.6确定爬升销轴的位置---------------------------------------------12
结论---------------------------------------------------------------------------------------------14
参考文献 --------------------------------------------------------------------------------------15
