VMC加工中心总体及X轴进给系统设计(含CAD图,SolidWorks三维图)

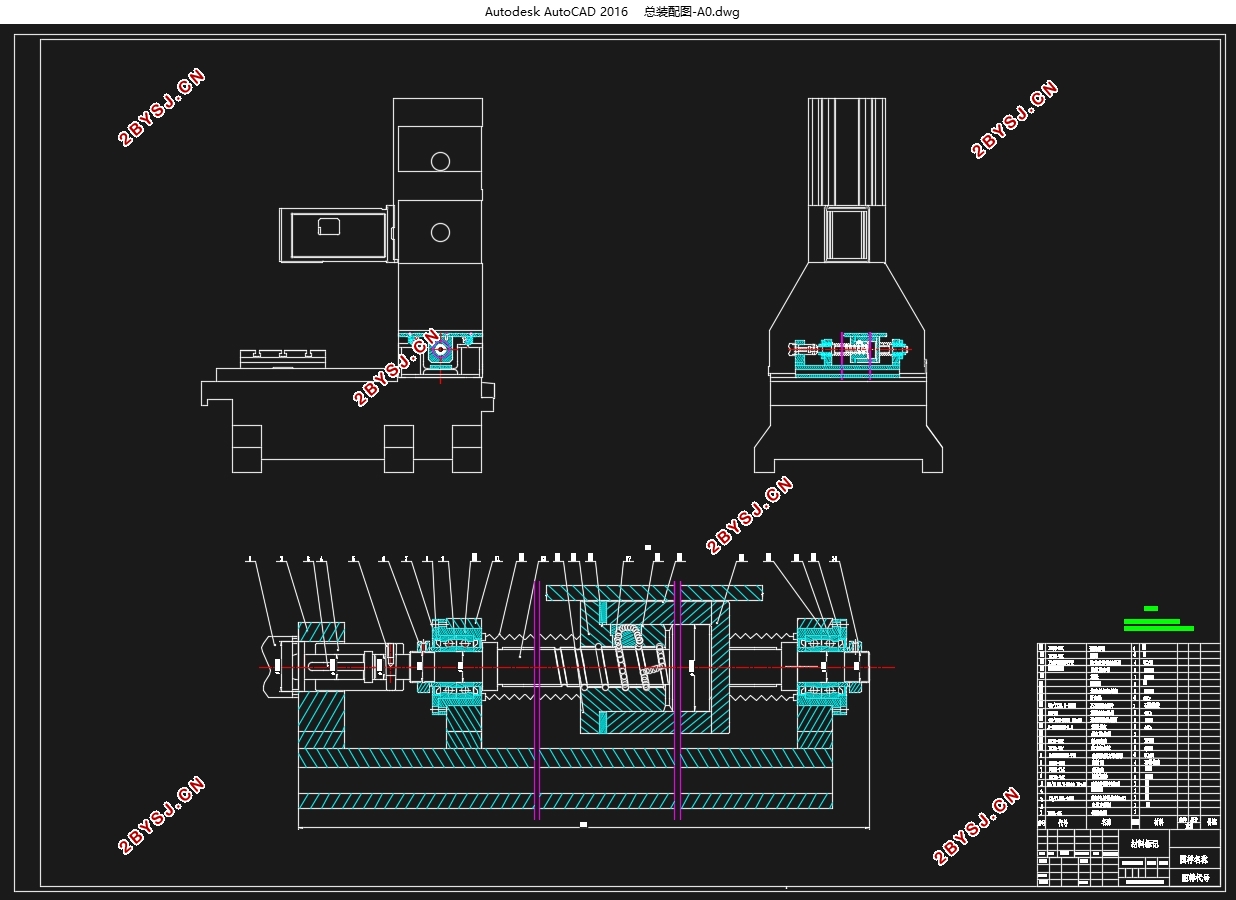

VMC加工中心总体及X轴进给系统设计(含CAD图,SolidWorks三维图)(论文说明书10000字,CAD图5张,SolidWorks三维图)
加工中心做为一种综合性的自动化机床，可以通过数字程序加工较为复杂的零件，而且可以保持一个较高的精度。加工中心特别适合用于钻、铣、镗、攻丝等工艺加工方法。广泛的应用于机械行业。
本文的主要目的是设计一种加工中心的主要传动机构于X轴方向上的进给系统设计。首先，需要充分了解加工中心的结构，确定方案，对伺服电机、丝杠螺母组件、轴承及相应的结构件等零件进行设计计算。
纵向进给机构总体方案设计
总体设计方案

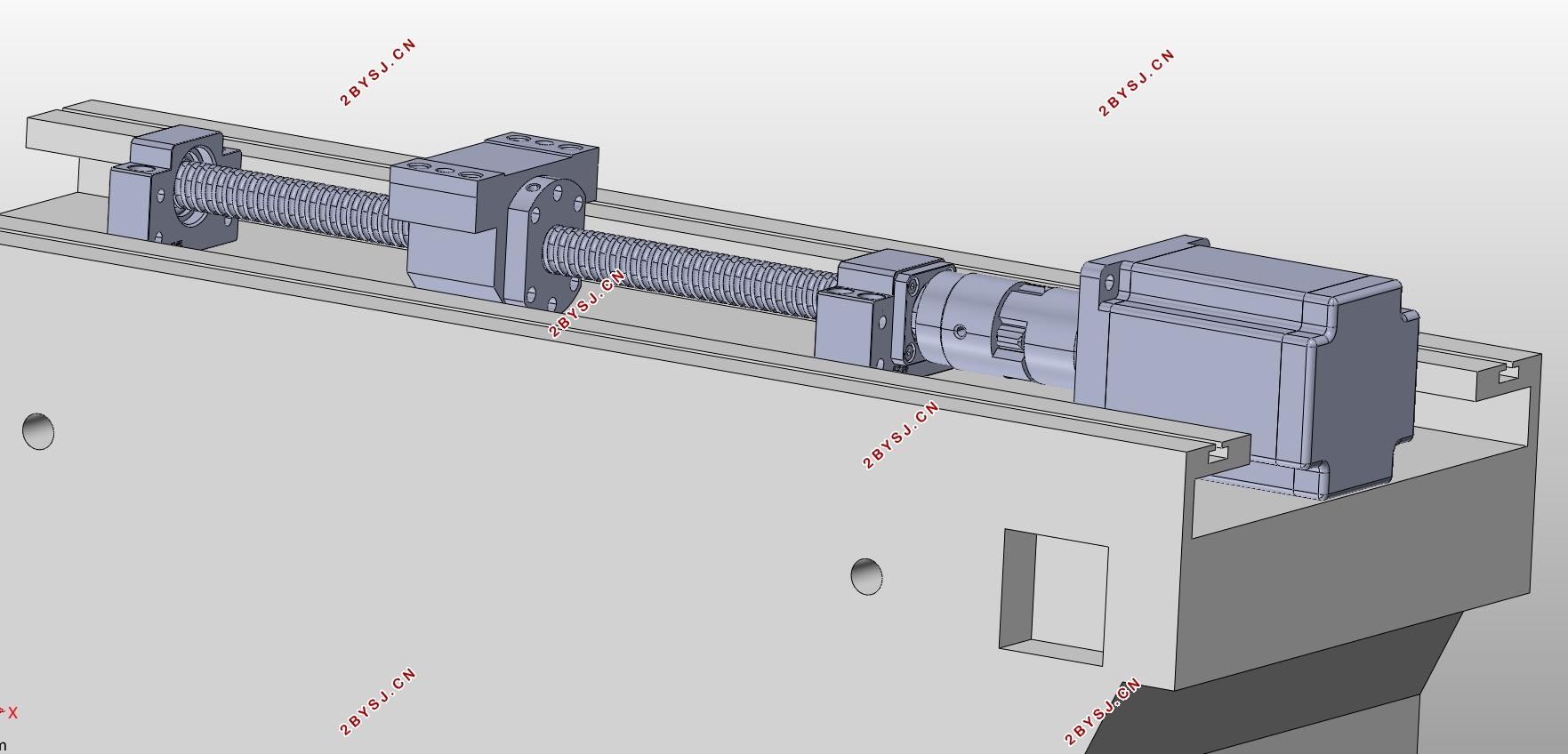

为了提供一定的精度和传动稳定性以及紧凑的设计，采用螺栓螺母驱动。由于高速和大型立式加工中心的设计，采用了两端固定技术。为了提高变速器的刚性和自由度，请使用预装结构。由于移动部件的重量和工作负载较低，可以滚动直线导轨，减少移动部件与工作台之间的摩擦，增加主轴的柔软度，从而不上升。根据快速进给速度和反应速度选择发动机。针对本项目立式加工中心立式导轨机构的设计特点，选用了具有快速进料和快速响应特性的交流伺服电机。使用直接传输连接。
加工中心的主要参数
主轴转速    20-6000rpm
快速进给速度    X=40m/min
工作台行程    X=800mm    Y=700mm Z=800mm
工件及夹具最大重量    400kg
工作台尺寸    400×400
主轴马力    5.5kw
三轴切削进给速度    1~10000mm/min
工作台导轨的摩擦系数μ    0.1
静摩擦因素μ0    0.2
定位精度    20um/300mm
全行程    6um
重复定位精度    12um
要求寿命    1000 小时（单班制工作十年）
