综合集装箱吊具伸缩梁结构设计(含CAD零件图装配图)

综合集装箱吊具伸缩梁结构设计(含CAD零件图装配图)(任务书,开题报告,论文说明书8000字,CAD图3张)
摘  要
直至今日，鉴于无动力集装箱起吊设备所具备的便捷互换挂钩、低价位、使用便利和结构简便等优势，各类大型货场的门式起重机都配置该起吊设备，使集装箱装卸更为简便。在集装箱运输不断发展的当今，作业场所对于具有高效率、可伸缩操作以及方便经过门吊支腿的便捷起吊设备尤为需求。伸缩式起吊设备虽具有较大自重，但鉴于它长短调节方便, 操作灵活, 通用性强, 生产效率高,因而使用广泛。
本文研究伸缩式吊具在集装箱中的应用，重点对其金属结构中的伸缩梁进行研究，完成了伸缩梁结构的设计计算。最后使用pro建模软件完成主梁三维模型的建立，并用ansys分析软件完成主梁强度刚度的校核。
关键词：集装箱；集装箱吊具；伸缩式集装箱吊具；伸缩梁

Abstract
For a long time, non-powered container spreader due to its simple structure, easy to use, low price, fast uncoupling swaps and other characteristics, widely deployed on a large common yard gantry cranes for loading and unloading containers. With the development of container transport, a work site in urgent need of high efficiency, retractable alignment for easy hanging leg through the door of the new container spreader. Telescopic spreader although larger self, because it is easy to adjust the length, flexible operation, versatility, high production efficiency, and therefore widely used.
In this paper, telescopic container spreader applications, focusing on study its metal telescopic beam structure, completed the design calculations telescopic beam structure. Finally, using modeling software to complete the establishment of the main pro Liangsan Wei model and analysis software to complete the main beam intensity stiffness check with ansys.
Key Words：Container；Container spreader；Telescopic container spreader；Telescopic beam

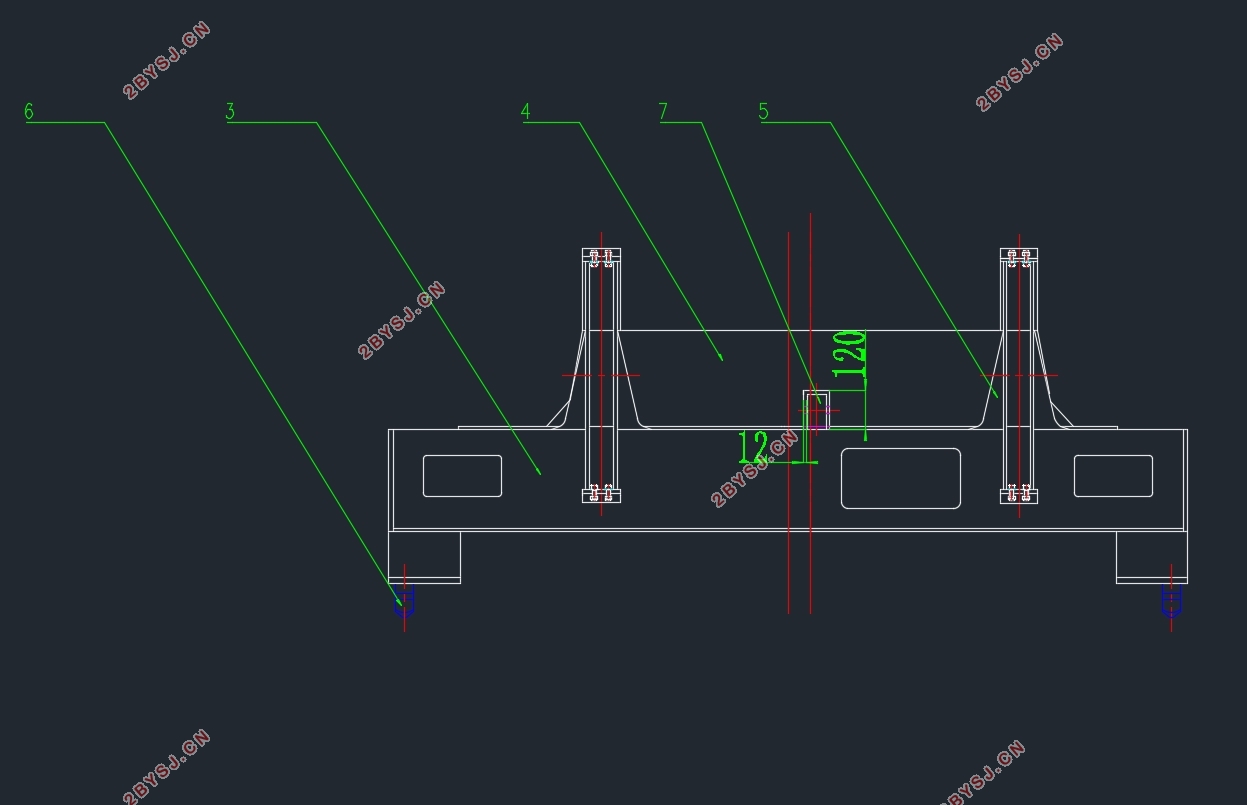

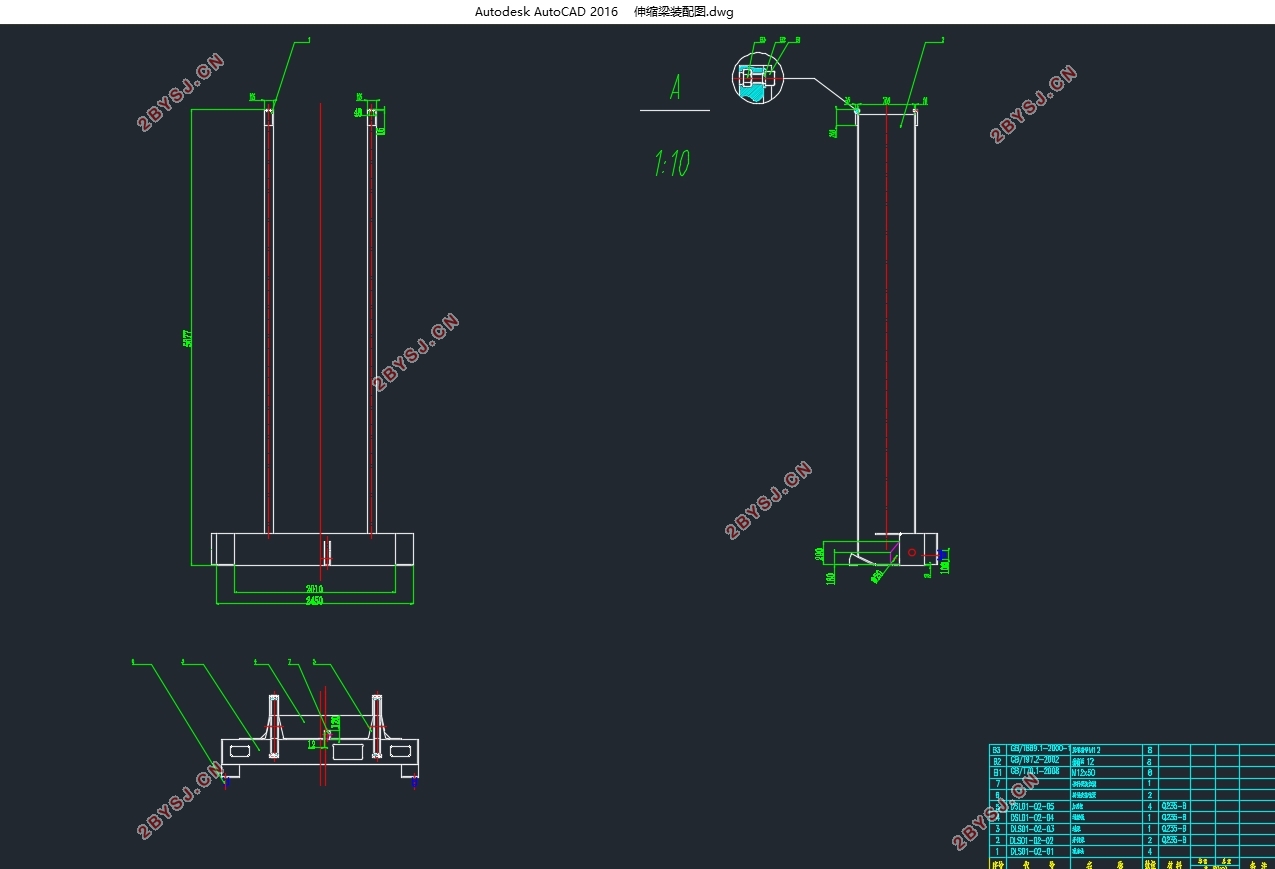

一款伸缩式集装箱吊具的伸缩梁结构的装配图，从其中主梁的尺寸推算，我取
伸缩梁总长L=5667mm；
   外伸梁长度L1=5561mm；
   外伸梁宽度W1=116mm;
   外伸梁高度H1=700mm；
   端梁长度L2=2440mm；
   端梁宽度W2=391mm；
   端梁高度H2=472mm；


第1章 概论    1
1.1 集装箱吊具研究的意义    1
1.2 液压驱动伸缩式集装箱吊具组成    2
1.3 伸缩梁在液压驱动伸缩式集装箱吊具中的作用    4
第2章 利用pro-e5.0建立伸缩梁结构模型    4
2.1 伸缩梁的结构形状和主要尺寸的确定    4
2.2 绘制伸缩梁结构的零件    6
2.3 装配零件    8
第3章 载荷计算    8
3.1 危险工况的确定    8
3.2 吊具工作时的动载荷计算    8
3.3吊具工作时的偏载计算    10
3.1 伸缩梁受力计算    14
第4章 Ansys14.0软件分析    16
4.1 导入创建几何体    16
4.2 划分网格    17
4.3 施加载荷和约束    19
4.4 结果后处理与分析    22
第5章 结论    24
第6章 经济性分析.... ..24
参考文献    25
致谢    26
