布料裁切机的设计(含CAD零件图装配图)
无需注册登录,支付后按照提示操作即可获取该资料.

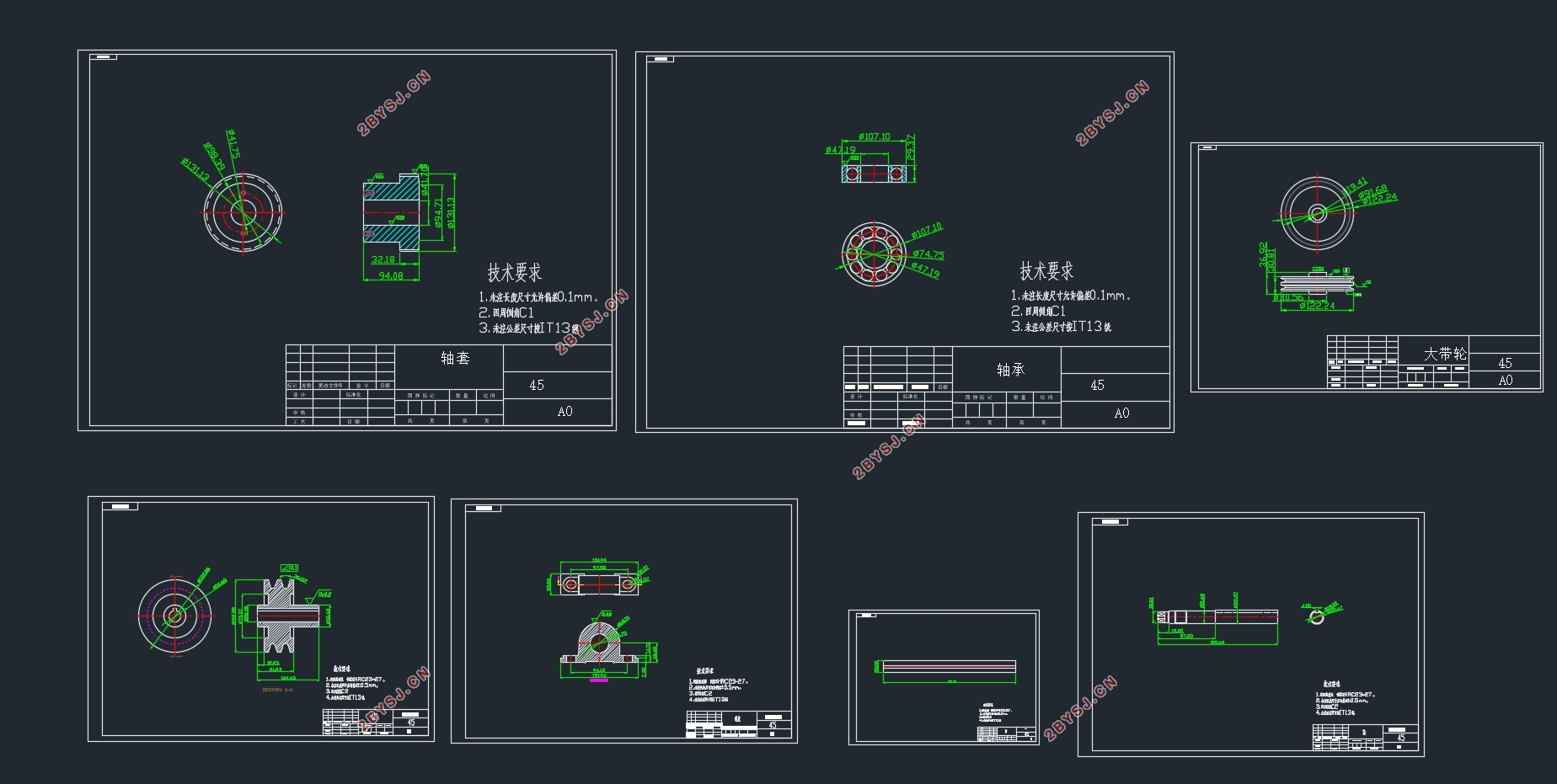

布料裁切机的设计(含CAD零件图装配图)(论文说明书9000字,CAD图纸10张)
布料裁切机工作原理
布料通过布轮2上料,经由辊子4与导向轮6、7输送,通过涨紧轮16拉紧布料,再经过驱动轮9引导布轮输送,驱动轮由电机驱动,皮带传动,与驱动轮12将面布轮拉直裁切装置调整好布料宽度与长度后,此时横向与纵向切刀由气缸控制深度,输送过程中实现裁切。最终由驱动轮12输出。
布料裁切机设计参数
技术参数
布卷最大直径:1200 mm
公称宽度: 1000 mm
布料最大容量: L=1060/δ m,δ为布料厚度
布料运行速度:30~140 m/min
布料张力:100~600 N
浴槽最大容积:1060 L
最高工作温度:100°
主传动电动机功率:5.5 kw
全机电动机总功率:7.125 kw 11.磁粉离合器额定力矩:500 N•m
目 录
摘要 2
第一章 绪论 5
第二章 布料裁切机的机械结构材料介绍及设计参数 5
1.1 材料的介绍及选择 5
1.2 布料裁切机设计参数 7
1.3 布料裁切机工作原理 8
第三章 、布料裁切机设计计算 8
3.1、布料裁切机断面设计方式 8
3.2、布料裁切机强度的计算 9
3.3、布料裁切机变形度计算 12
3.4、运行动任稳性计算 13
1,布料裁切机的整体稳定 14
2,对布料裁切机的局部稳定性 14
3.5、电机的选择与计算 14
1 电机类型的选择 14
2 电机电压和速度的选择 14
3 电机型号规格的选择 14
4 步进电机的选择 15
第四章 ,牵引辊的设计方法: 17
4.1牵引辊的设计 17
4.2、牵引辊中央断面设计 17
第五章 ,导向轴的设计: 18
5.1、最大歪斜侧向力 18
5.2,轴承中央断面合成应力: 19
第六章 、轴承、带轮、牵引辊连接方式及计算 20
6.1、轴承、带轮、牵引辊连接形成及受力分析 20
6.2、牵引辊拉力的计算 20
6.3 带轮及轴的设计计算 21
1 带轮的设计计算 21
2 轴的结构设计 21
3 轴的强度计算 22
4 主动带轮轮轴的设计计算 23
6.4 传动轴结构及设计 24
6.5 传动轴的结构设计 26
第七章 、布料裁切机的组装要求及操作方式 28
7. 1、布料裁切机的安装注意事项 28
7.2,布料裁切机的试验要求 28
第八章 、布料裁切机装配图 29
致谢 30
参考文献 31
