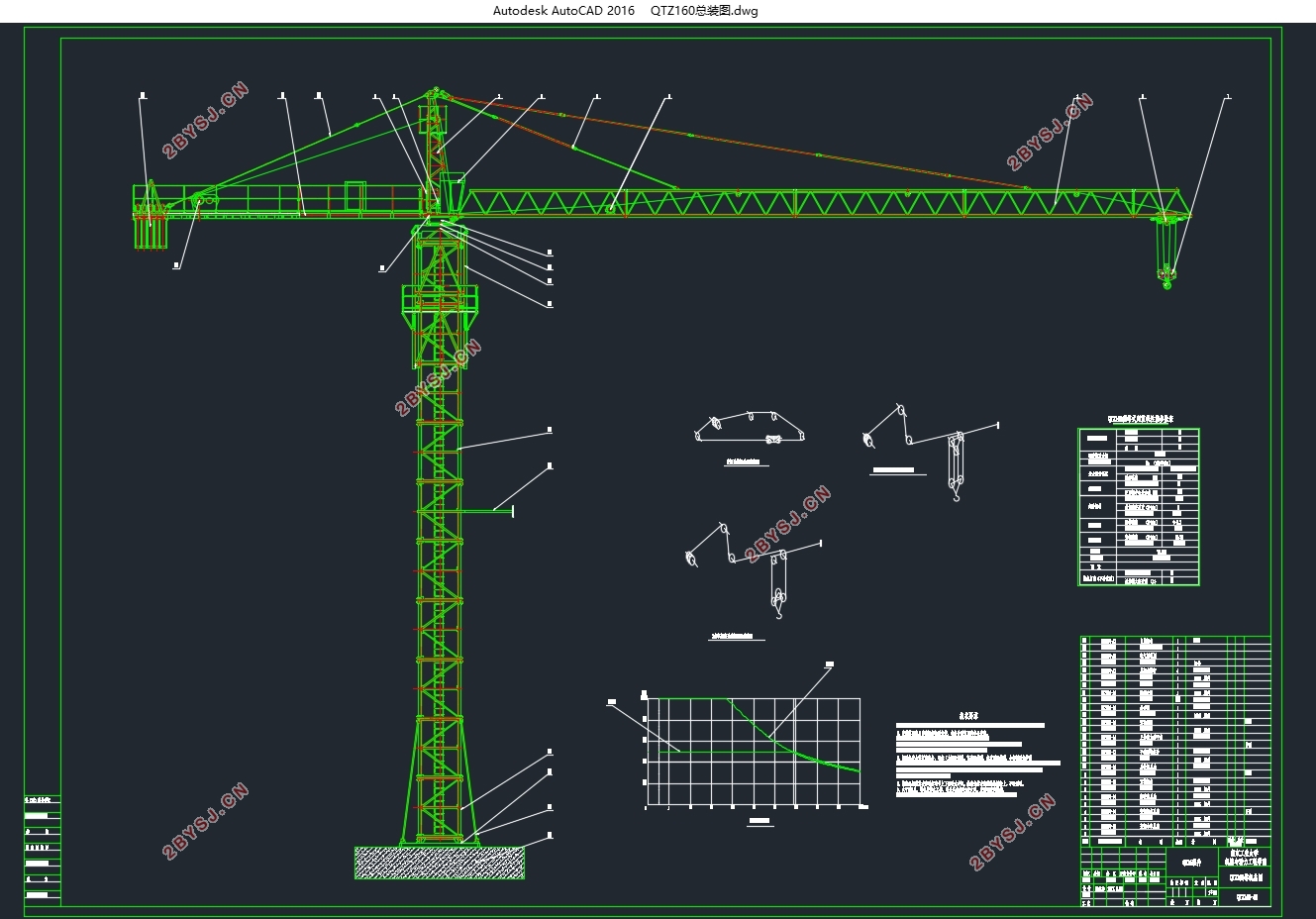

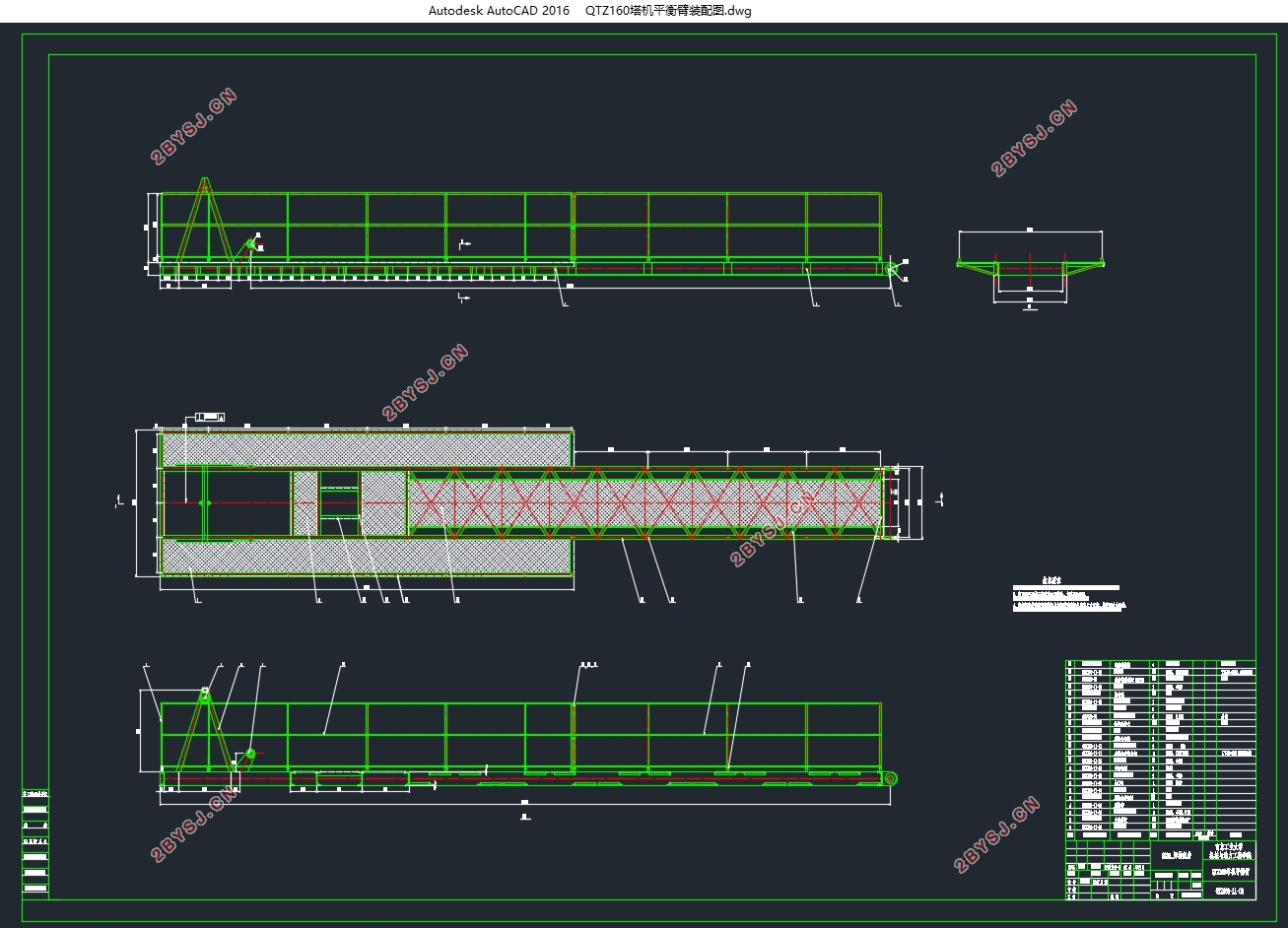

QTZ160型塔式起重机平衡臂设计(含CAD零件图装配图)

QTZ160型塔式起重机平衡臂设计(含CAD零件图装配图)(任务书,开题报告,外文翻译,论文说明书10000字,CAD图13张)
摘  要
本文首先对塔式起重机做了基本介绍，其次在参照同类型塔式起重机的基础上，对QTZ160型塔式起重机平衡臂的结构型式及一些基本参数做了初步确定，最后利用ANSYS软件进行分析。
在平衡臂设计过程中，根据平衡臂的实际结构，利用ANSYS对其整体结构进行建模。其中主肢槽钢及腹杆采用Beam188梁单元进行建模，拉杆采用Link8杆单元建模。并对材料参数的定义以及网格的划分做了简单介绍。在模型建好之后对其施加约束及相关载荷，并进行求解分析。进而得到所需的应力云图并进行校核，确定所选平衡臂基本参数符合要求，最终完成平衡臂设计。
关键词：塔机  平衡臂  ANSYS  应力云图

Design of counter-balance jib for QTZ160 tower crane
Abstract
In this paper, the tower crane is basically introduced. Secondly, on the basis of the same type of tower crane, the structural type and some basic parameters of QTZ160 tower crane counter-balance jib are determined. Finally, ANSYS software is used to analyze.
In the counter-balance jib design process, according to the actual structure of the counter-balance jib, using ANSYS to model its overall structure. The main limb channel and the web are modeled with Beam188 beam element, and the tie rod is modeled by Link8 bar unit. And the definition of the material parameters and the division of the grid made a brief introduction. After the model is built, the constraints and related loads are imposed and analyzed. And then get the required stress cloud and check to determine the basic parameters of the selected counter-balance jib to meet the requirements, and ultimately complete the counter-balance jib design.
Key words:Tower crane; Counter-balance jib; ANSYS; The stress nephogram

塔式起重机可以分为以下几类：
1.移动式和非移动式塔式起重机。移动式起重机又分为轮胎型，轨道型，车型等。非移动式塔机根据不同的安装位置，还可分为两种不同的自升式升降机。
    2.根据吊臂的结构分为动臂式和小车变幅两种。
3.按有无塔尖可分为：平头塔式起重机、尖头塔式起重机。
4.由于塔身回转方式的不同，可分为上、下回转塔机。
其中QTZ160型塔式起重机属于一种自升式塔机。吊臂最大65m,能起升200m。采用平面框架式平衡臂。



目  录
摘  要    I
Abstract    II
第一章 绪论    1
1.1 塔式起重机概述    1
1.2 塔式起重机的分类    1
1.3 塔式起重机的金属结构    1
1.3.1 塔身    1
1.3.2 起重臂    1
1.3.3 塔顶    2
1.3.4 平衡臂    2
1.3.5 回转平台    2
1.4 塔式起重机的发展概况    2
1.5 本文研究解决的问题及思路    2
第二章 平衡臂介绍    3
2.1 平衡臂结构型式及其选择    3
2.1.1 平衡臂结构型式    3
2.1.2 平衡臂结构型式的选择    3
2.2 平衡重的选取    5
2.3 平衡臂上的其他构件    6
2.4 平衡臂承受的载荷    6
2.4.1 塔机所受到的载荷类型    6
2.4.2 平衡臂所受到的载荷    6
2.5 平衡臂中的连接方式    6
第三章 QTZ160型塔机平衡臂有限元分析    8
3.1 ANSYS基本介绍    8
3.1.1 ANSYS技术特点    8
3.1.2 ANSYS分析过程    8
3.2 有限元单元选择    9
3.3 定义材料属性    9
3.4 平衡臂有限元建模原则    11
3.5 平衡臂有限元模型的建立    12
3.6 QTZ160塔机平衡臂受力分析    15
3.6.1 QTZ160型塔式起重机相关参数    15
3.6.2 QTZ160型塔机平衡臂载荷计算及施加    16
3.7 QTZ160塔机平衡臂受力结果分析及校核    22
3.8经济核算    23
3.9 本章小结    24
结 语    25
参考文献    26
致 谢    27
