法兰盘钻孔夹具设计(含CAD零件夹具装配图,SolidWorks三维图)
无需注册登录,支付后按照提示操作即可获取该资料.

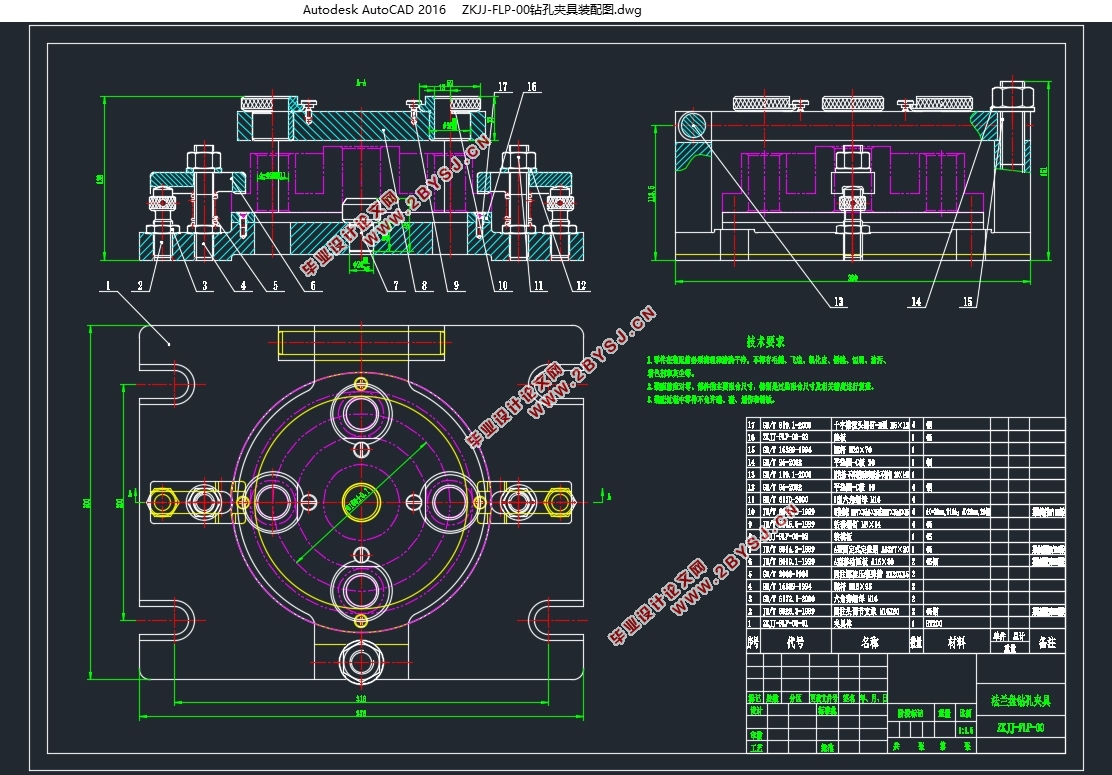

法兰盘钻孔夹具设计(含CAD零件夹具装配图,SolidWorks三维图)(论文说明书9000字,CAD图5张,SolidWorks三维图,答辩PPT)

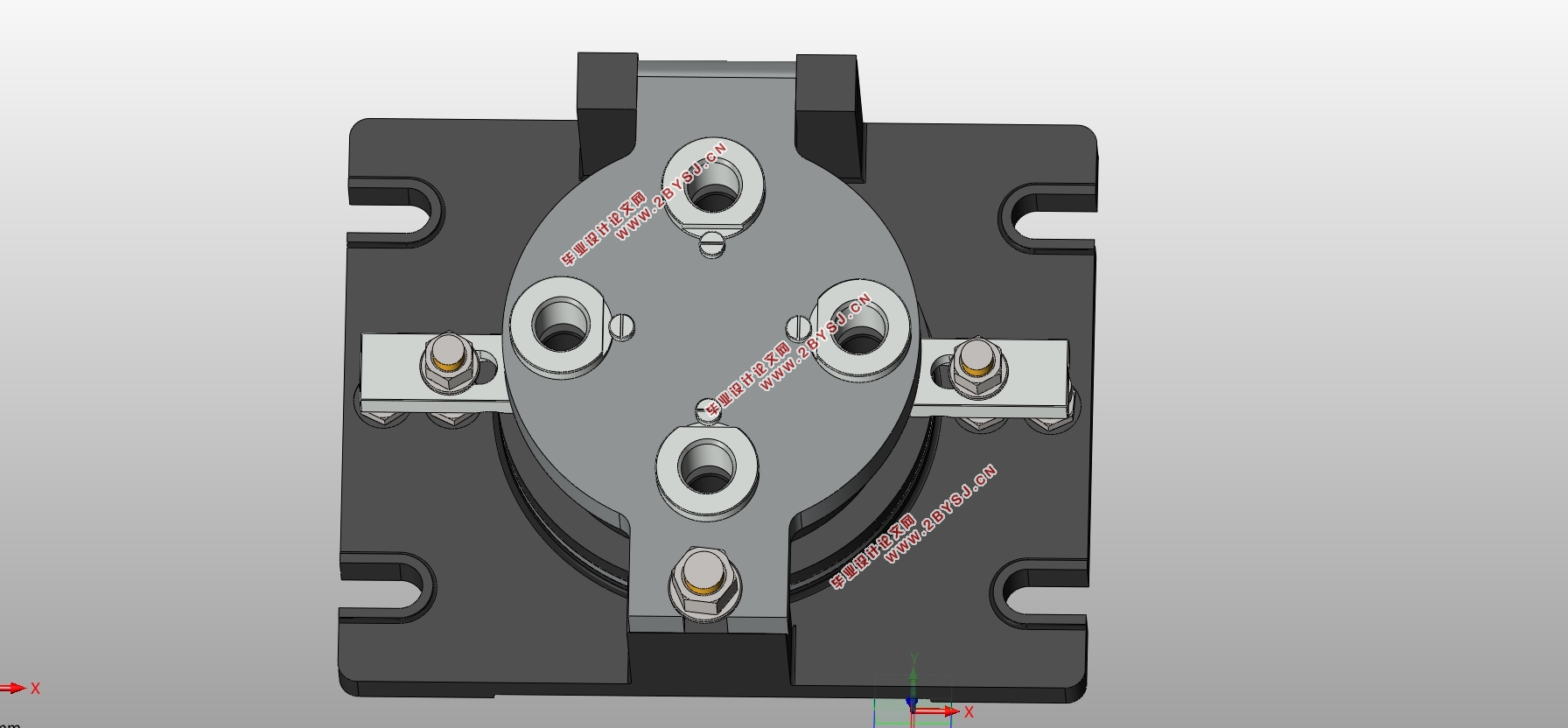

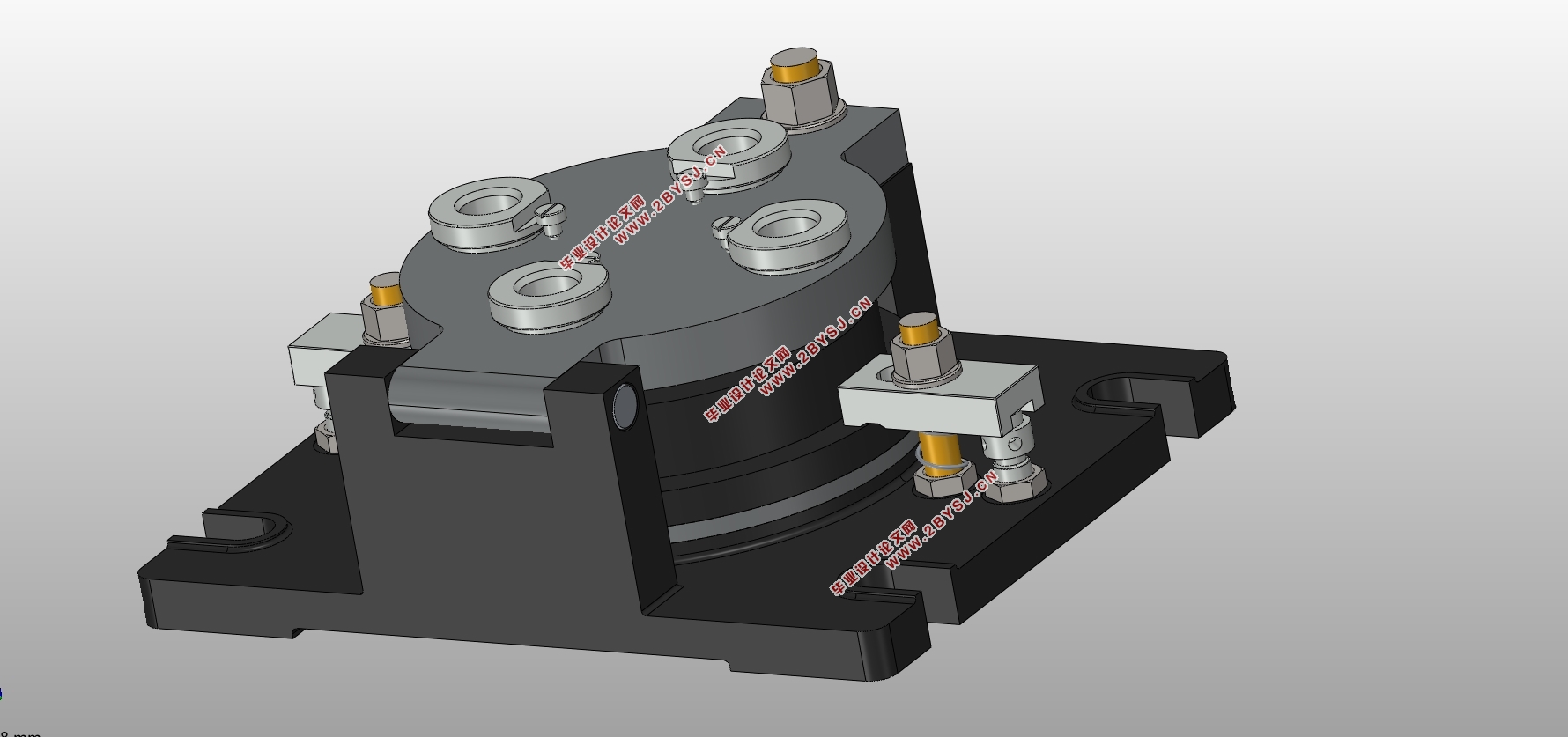

摘 要
机械加工行业是一项传统的产业,近些年来取得了突飞猛进的发展。在新的经济时代,机械加工行业呈现出新的发展趋势,对生产质量的要求也越来越高。因此各个生产企业单位,积极调整思路开拓新的发展方向。在此大背景下,工装夹具装备越来越被重视,工装夹具是企业生存和发展的必要条件。它在提高生产效率的前提下,也直接影响着产品加工的质量。
此论文首先对法兰盘零件的结构特点和工艺性进行了分析。其次分析了其材料和毛坯形式,然后进行工艺流程规划设计。最后进行了钻孔夹具的设计,本此设计是根据零件的钻孔工序进行的夹具设计。零件为铸造毛坯,具有体积小、结构简单的特点,钻孔工序是最后一道工序。钻孔之前已经有精基准面,因此选用端面和内孔作为零件装夹基准,采用钻模板镶嵌钻套的形式作为刀具定位基准。
关键词:工艺分析 ,定位基准,夹具设计

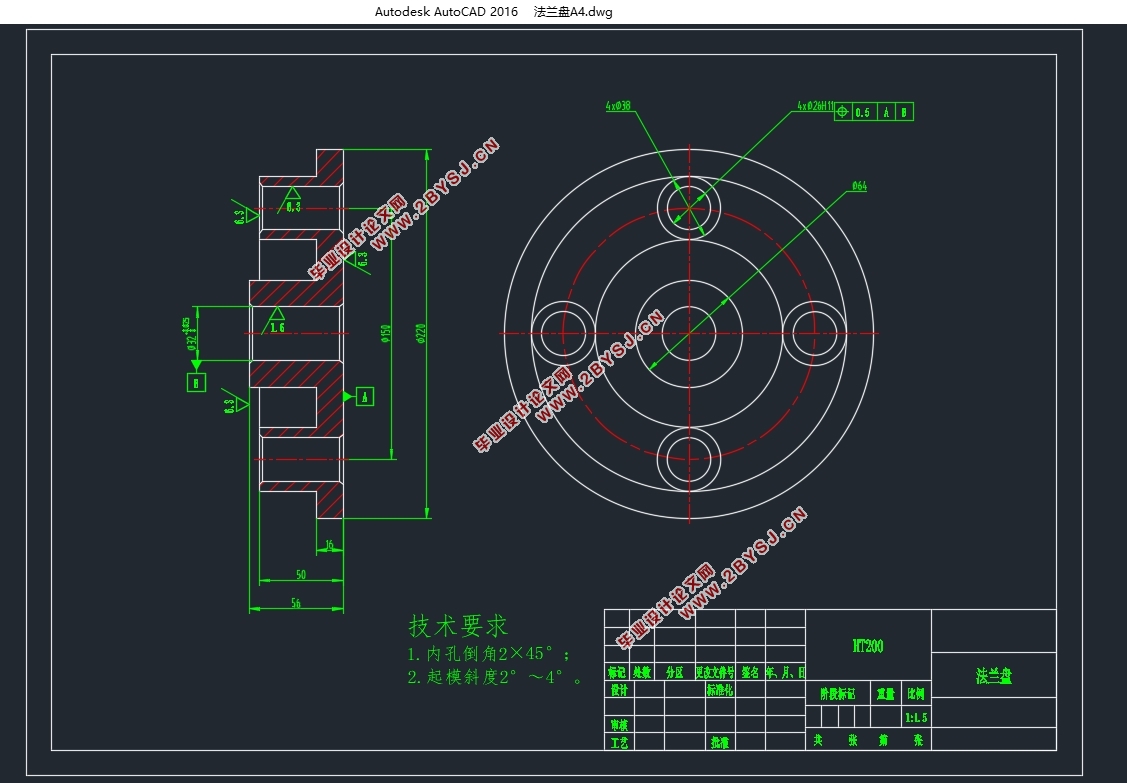

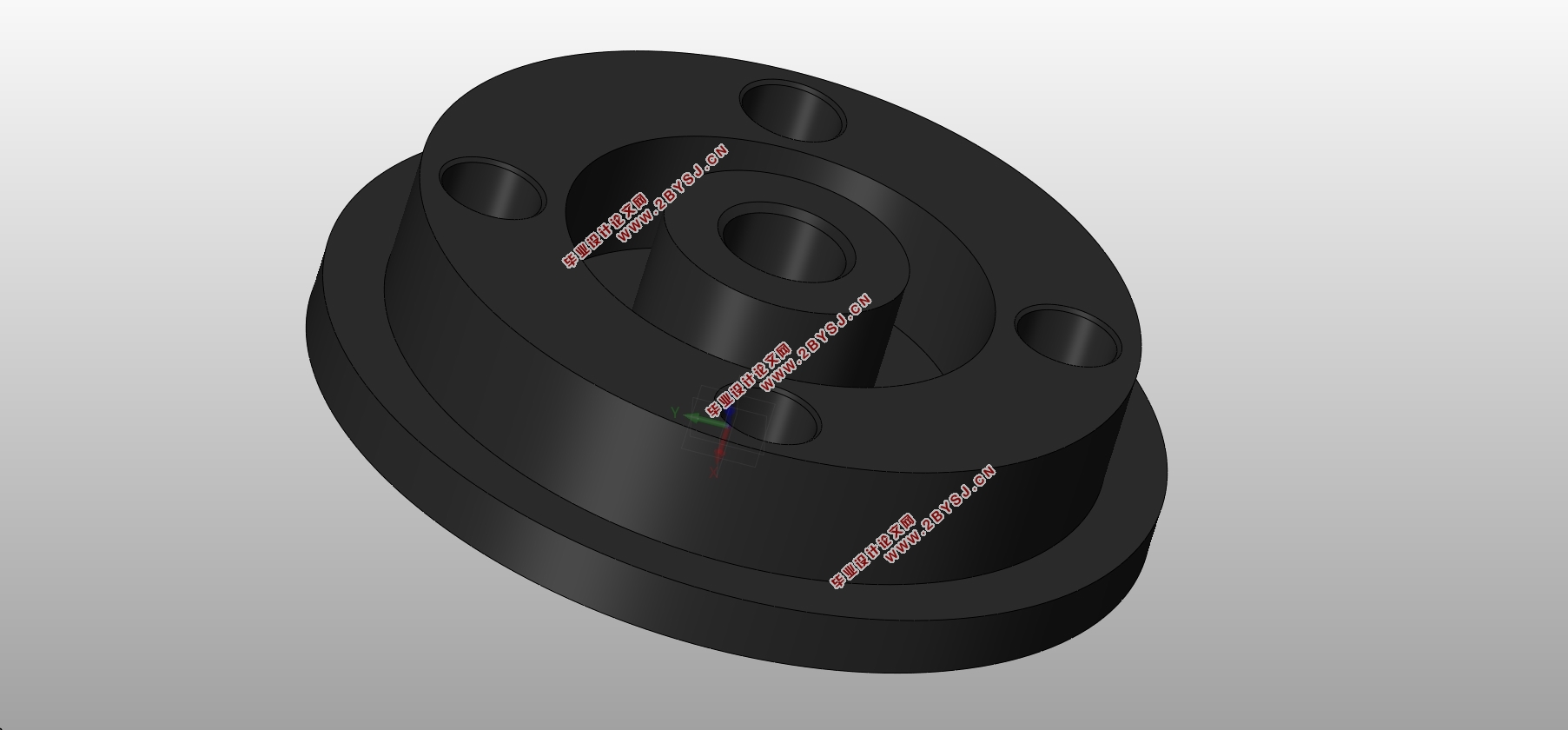

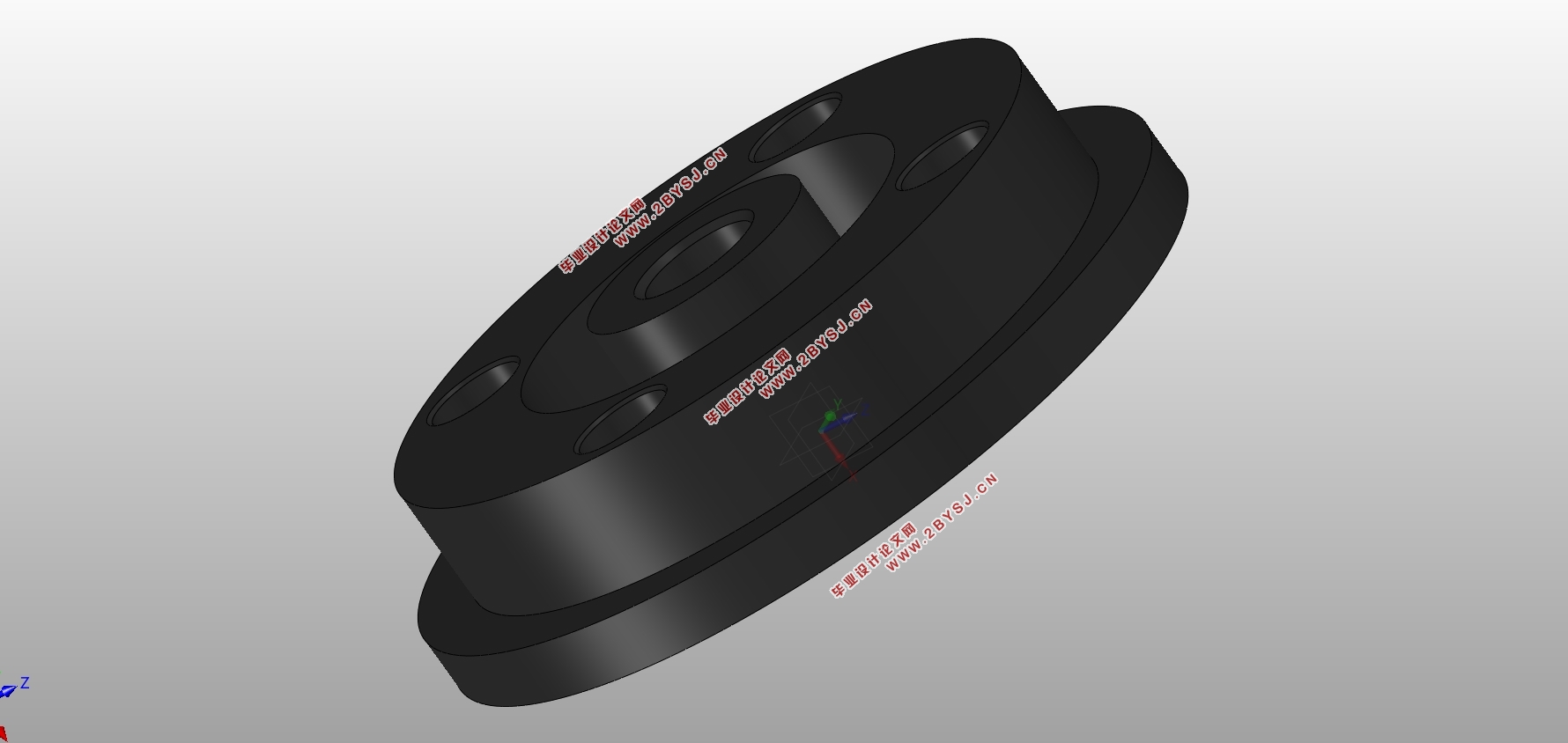

通过对法兰盘零件图的分析,了解了其完整的尺寸、公差和技术要求。材料为HT200灰铸铁件,生产工艺简单,良好的铸造性能,但塑性差,脆性大,不适合磨削。加工表面主要集中在平面和孔的加工。
工艺流程可简单概括为:铸造-热处理-粗车-精车-钻孔-去毛刺。
本次设计的夹具钻4×φ26H11,此工序在摇臂钻床加工,属于最后的加工工序
3.1定位基准的选择
本夹具主要用于钻4×φ26H11的孔,由零件图可知,平面A基准为其零件底面,内孔B基准为零件的中心,为了保证定位误差,可选择底面A和内孔B为其定位基准。
