全自动萝卜切片机设计(食品机械)(含SolidWorks三维图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

全自动萝卜切片机设计(食品机械)(含SolidWorks三维图)(论文说明书9000字,SolidWorks三维图)
摘要
当今萝卜加工成片,单靠人工完成费时、费力,利用全自动萝卜切片机将萝卜自动输送按照一定厚度切片,自动化程度高,减少人工劳动力。全自动萝卜切片机设计包括:总体方案、总体设计、主要零部件的计算。全自动萝卜切片机主要对电机选型、传动设计、输送部件、刀架选型、料槽设计五大部分并绘制其三维图。全自动萝卜切片机传动机构采用两级皮带减速,运用偏心曲柄滑块机构实现萝卜自动切片,曲柄摇杆间歇运动机构实现萝卜切片厚度调整。对市场萝卜切片机进行研究,创新改进,设计出生产效率高、自动化程度高、操作方便的新型全自动萝卜切片机。
关键词:萝卜切片机;总体方案;结构设计;参数计算
Abstract
Nowadays, radish is processed into slices, which is time-consuming and laborious to be completed by manual labor alone. The automatic batch slicing of radish is used to transport a large number of carrots orderly and slice them according to a certain thickness. It is convenient to operate, safe to use and highly automated. Design idea of automatic radish batch slicer: scheme selection, overall design, calculation of main parameters. The design is mainly divided into five parts: motor parts, transmission parts, conveying parts, tool rest parts, and feed tank parts, and draw its three-dimensional diagram. The driving mechanism adopts two-stage belt deceleration, the eccentric crank slider is used to realize the movement of the blade imitating the action of human, and the crank and rocker are combined to control the size of the radish slice, so that the radish slice thickness can be adjusted within the range. At present, there are many radish slicers in the market. We will study and integrate its advantages and improve its disadvantages, so that the equipment designed will be more and more perfect.
Key words:adish slicer; Overall plan; Structural design; Parameter calculation
2  全自动萝卜切片总体方案
2.1 全自动萝卜切片机的总体方案
依据提前给定的萝卜切片机技术要求,决定采用功能设计法,将萝卜切片机部件按照不同功能进行分解,并建立其形态学矩阵,以便确定萝卜切片机的设计方案。
2.1.1全自动萝卜切片机功能设计要求
该设备的技术要求为:萝卜直径小于120mm,切出的的萝卜片长短一致可以调节,薄厚均匀,切出来的萝卜厚度可以在10mm到40mm之间调节,比较关键的是萝卜切片的合格率必须要控制在85%以上。
2.1.2 全自动萝卜切片机功能分解
总所周知,通常的机器大都是由原动机、传动机构、工作机构、控制操作系统等组成的,而且其技术过程常常分为:“原动机→传动机构→控制操作→执行机构”,这四个部分。以上此类机构均安装与支撑件之上。那么该全自动萝卜切片机功能分解依据的是其所涉及到的技术系统过程。

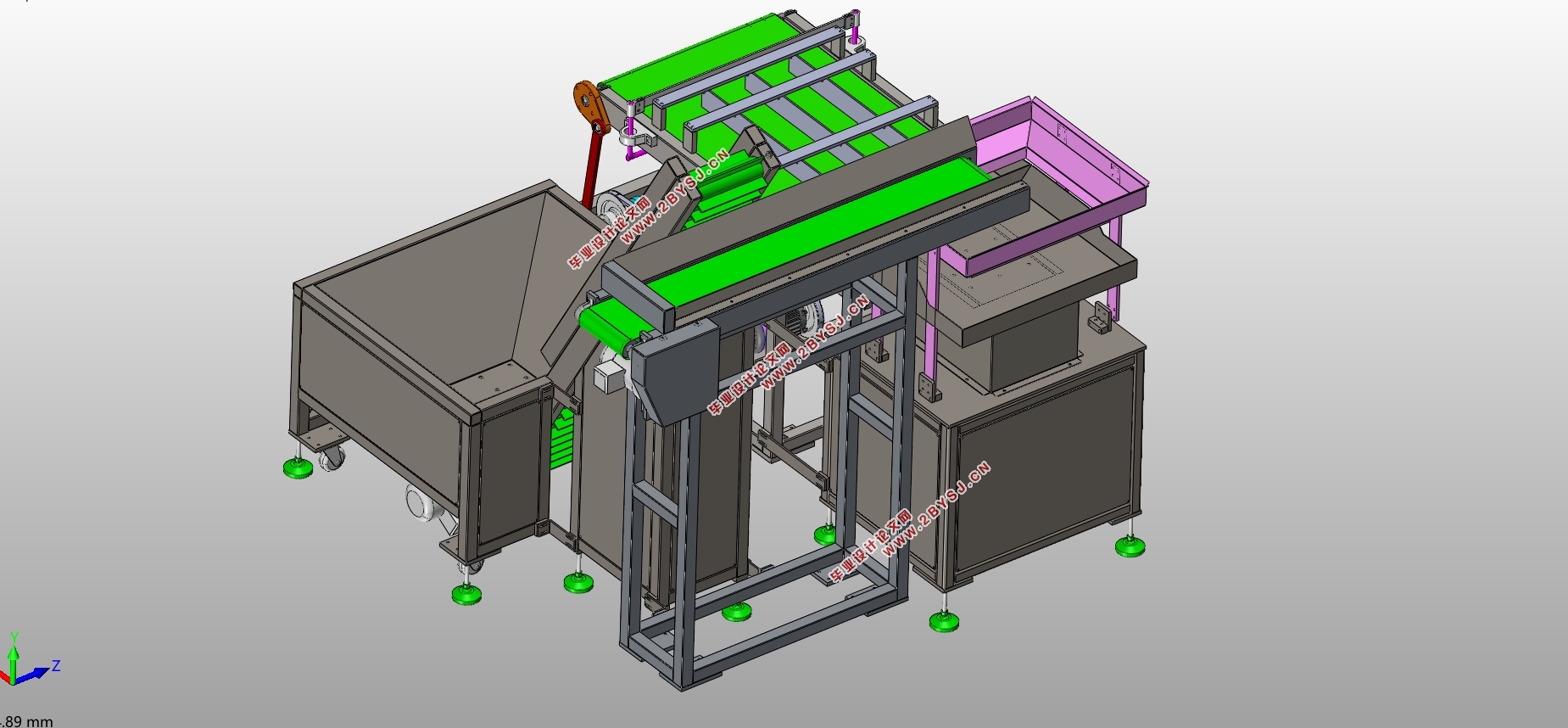

全自动萝卜切片机设计(食品机械)(含SolidWorks三维图)

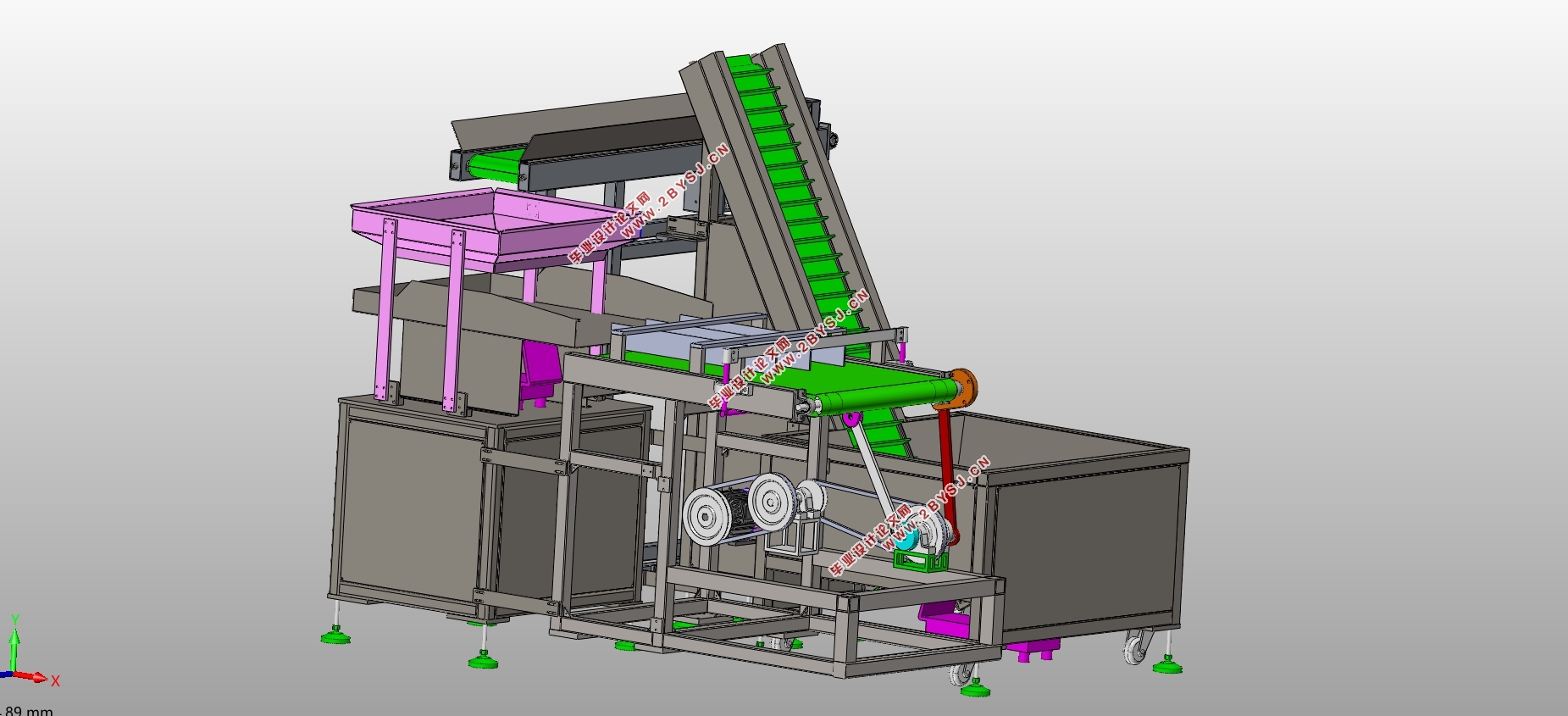

全自动萝卜切片机设计(食品机械)(含SolidWorks三维图)
全自动萝卜切片机设计(食品机械)(含SolidWorks三维图)


目录
1  引言    1
1.1 全自动萝卜切片机研究背景    1
1.2 全自动萝卜切片机研究现状    1
1.3 选题的意义及目的    2
2  全自动萝卜切片机总体方案    3
2.1 全自动萝卜切片机的总体方案    3
2.1.1 全自动萝卜切片机功能要求    3
2.1.2 全自动萝卜切片机功能分解    3
2.1.3 全自动萝卜切片机按功能选择总体方案    4
2.2 全自动萝卜切片机刀具运动方案选择    5
2.2.1 刀具功能比较    6
2.2.2刀具运动机构比较    6
3全自动萝卜切片机结构设计    7
3.1 全自动萝卜切片机总体结构    7
3.1.1 传动箱设计    8
3.1.2偏心曲柄滑块机构和曲柄摇杆机构实现自动切片设计计算    9
3.1.3放料槽设计    12
3.1.4输送带设计    13
4全自动萝卜切片机零部件计算    15
4.1电机的选型    15
4.1.1 传动电机的选型    15
4.1.2 阶梯输送带和整理输送带减速机选型    15
4.2带传动比确定及传动带计算    16
4.2.1 传动比确定    16
4.1.2 传动带设计计算    16
4.3轴的设计计算    19
4.3.1 轴的材料选取和结构图    19
4.3.2 计算轴上功率和转速及转矩    20
4.3.3 料轴结构尺寸设计    20
4.3.4轴承的选型    21
5总结与展望    23
5.1 总结    23
5.2 展望    23
谢辞    24
参考文献    25
