S114型碾轮式混砂机刮板优化设计(含CAD图,SolidWorks三维零件图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

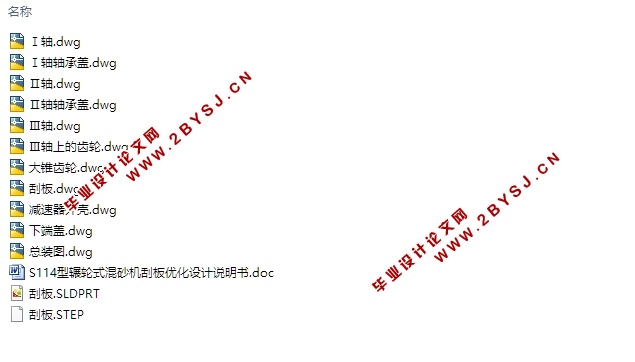

S114型碾轮式混砂机刮板优化设计(含CAD图,SolidWorks三维零件图)(论文说明书7300字,CAD图纸11张,SolidWorks三维零件图)
摘要:机械工业是一个国家的重要产业,机械工业的发展无时不刻都在影响着国家经济的发展,人类的进步离不开机械工业的发展。在全球经济发展的大环境下,中国各个行业被其他国家的先进技术影响的同时,越来越多的外国企业和品牌传播到中国已经成为现实。在新的市场需求的推动下,对辗轮式混砂机刮板进行改良和优化是当务之急。生产辗轮式混砂机刮板的企业,必须充分考虑到在辗轮式混砂机刮板运行中可能出现的问题,尽量使辗轮式混砂机刮板的使用寿命越来越长,从而来减少不必要的成本的浪费,国内辗轮式混砂机刮板的研发及制造要与全球号召的优质耐磨、成本低廉主题保持一致。
本次设计在题目是辗轮式混砂机刮板的优化设计,目前,国内辗轮式混砂机刮板的研发也在向朝着结构多样化、功能复合化、成本低廉化的方向发展。

  关键词:机械产品 ; 辗轮式混砂机 ; 刮板 ; 制造 ; 主题

  Abstract:Machinery industry is an important industry of a country, the development of the machinery industry has been affecting the development of the national economy, human's progress can not be separated from the development of the mechanical industry. In the global economic development environment, China's various industries are affected by the advanced technology of other countries at the same time, more and more foreign enterprises and brand spread to China has become a reality. Under the impetus of new market demand, it is urgent to improve and optimize the scraper of wheel type sand mixing machine. Production wheel rolling mixed sand scraper machine enterprises must give full consideration to the mixed sand scraper conveyor running in the rolling wheel, try to make the wheel rolling type mixed sand scraper machine service life have become more and more long, to reduce the waste of unnecessary costs and domestic wheel rolling mixed sand scraper machine R & D and manufacturing to theme, and call for a global high-quality wear-resistant, low cost consistent.
The design in the title is rolling wheel sand mixing machine optimization design, at present, the domestic rolling wheel sand mixing machine research and development of the structure is also diversified, functional complex, low cost direction.

  Key words: mechanical products ; wheel type sand mixing machine ;  manufacturing ; theme

辗轮式混砂机主要结构及工作原理
该机由机体、传动机构、混辗机构三大部分组成。
机盘由机盆、出砂门、手动杆等组成。
围圈与底盆螺钉紧固在一起形成混制型砂的机盆。内圈圆角铁底板在磨损以后可拆开螺栓更换新的。混制好的型砂由此门卸出,它由手动杆来完成。
电动机
由刚性联轴器与减速器输入联接,经过三级变速由输出轴即主轴带动十字头做逆时针旋转。紧固在十字头上的曲臂、辗轮、内外刮砂板随同十字头一起回转而辗轮还同时绕辗轮轴自转。
为三级传动的减速器,固定在混砂机底盘上。由电动机借助刚性联轴器带动两锥齿轮完成第一级传动,再通过齿轮轴齿轮和另一齿轮的啮合带动另外一对斜齿轮完成第三级传动。
齿轮箱侧壁装有长形油标,用来观察注入减速箱内油面的高低。
混辗机构装在传动机构的主轴上,在主轴上装置着该机构的十字头,在十字头两边装有两个曲臂拖动的两个辗轮,内外刮砂板也均装在十字头上。
型砂的辗压、搓揉全靠此部分的重量给型砂以压力来完成的。辗轮借以辗轮轴联接在曲臂上,曲臂轴又将曲臂和十字头连接在一起,当十字头转动时带动辗轮一起绕主轴回转,由于和型砂的摩擦辗轮也做自转。曲臂可绕曲臂轴转动,以便辗轮可随砂层厚度的变化自由起落。辗轮与底板保持一定间隙,由调节螺栓来控制,以免辗碎型砂。刮砂板的作用是在混制型砂时,将型砂搅和并聚集在辗轮之下,卸料时将型砂刮至出砂门卸出,内刮砂板和外刮砂板由刮砂板臂紧固在十字头上。


S114型碾轮式混砂机刮板优化设计(含CAD图,SolidWorks三维零件图)
S114型碾轮式混砂机刮板优化设计(含CAD图,SolidWorks三维零件图)
S114型碾轮式混砂机刮板优化设计(含CAD图,SolidWorks三维零件图)
S114型碾轮式混砂机刮板优化设计(含CAD图,SolidWorks三维零件图)
S114型碾轮式混砂机刮板优化设计(含CAD图,SolidWorks三维零件图)


目    录
摘要    I
ABSTRACT    II
1绪论    1
     1.1课题的来源与研究的目的和意义    2
     1.2本课题研究的内容    3
2蹍轮式混砂机的总体设计    4
     2.1辗轮式混砂机主要结构及工作原理    6
     2.2辗轮式混砂机总体方案设计    7
3机械传动机构的设计    8
     3.1齿轮传动设计计算    9
         3.1.1按接触疲劳强度设计计算    9
         3.1.2有关参数修正    10
         3.1.3弯曲疲劳强度校核计算    10
     3.2高速级直齿圆柱齿轮的设计    11
         3.2.1选择齿轮材料    12
         3.2.2按齿面接触疲劳强度计算    13
         3.2.3校核齿根弯曲疲劳强度    14
     3.3低速级斜齿圆柱齿轮的设计    15
         3.3.1齿轮材料的选择    16
         3.3.2确定公式中个参数值    17
         3.3.3设计计算    17
         3.3.4校核齿面接触疲劳强度    18
         3.3.5校核计算    19
         3.3.6计算齿轮传动几何尺寸    19
         3.3.7齿轮结构设计及绘制齿轮零件图    20
4辗轮式混砂机刮板的设计    21
     4.1蹍轮式混砂机刮板的形状的确定    22
     4.2辗轮式混砂机刮板材料的确定    23
     4.3辗轮式混砂机刮板的创新设计    24
结    论    25
致    谢    26
参考资料    27
