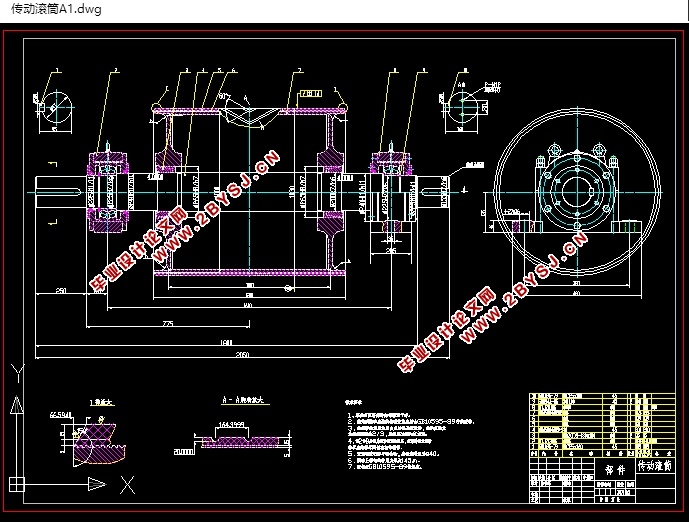

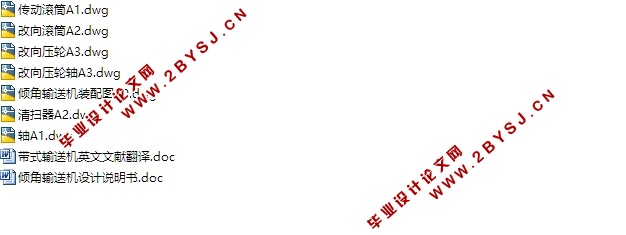

倾角带式输送机设计(含CAD零件装配图)(论文说明书11000字,外文翻译,CAD图纸7张)
摘  要
机电科学技术不断发展,倾角带输送机在矿业、交通运输行业得到了广泛的应用。在现有技术的基础上,完成了角输送机的设计,提出了角输送机的设计方案。简单介绍了倾角输送机的发展概况,组成倾角输送机系统常用的倾角输送机。利用倾角带式输送机,直到今天,我们还少,普通带式输送机的传动角一般在以下,需要较大的提升高度,会有输送距离长,占地面积大,缺点等土木工程量大、工艺复杂的安排,这是项目投资大幅增加。输送带角度吸收传统带式输送机、斗式提升机、埋刮板输送机的共同优点,克服了普通带式输送机的缺点,其传动角可在任何范围内布置,改变了老厂。开发和应用该机,可以节约大量的土地资源,减少工程量,减少项目投资,对我国工业的发展具有重要意义。
关键词:角输送机;大倾角;输送带;布置角

 输送机的设计计算
3.1  设计数据
输送量 Q=480t/h
物料:铁矿石烧结矿;
水平输送距离:1000m
输送角度:9°
密度ρ=1.7t/m3


倾角带式输送机设计(含CAD零件装配图)
倾角带式输送机设计(含CAD零件装配图)
倾角带式输送机设计(含CAD零件装配图)


目  录
摘  要    I
Abstract    II
目  录    III
第1章  绪论    1
1.1  倾角带式输送机的现状    1
1.2  发展趋势    2
1.3  倾角输送机的应用范围    3
1.4  倾角输送机的结构特点    3
第2章  方案对比    5
2.1  波状挡边输送带方案    5
2.2  波状挡边的选用    7
第3章  输送机的设计计算    9
3.1  设计数据    9
3.2  输送量计算    9
3.3  运行功率及张紧计算    13
3.3.1传动滚筒所需圆周力    13
3.3.2  电机功率计算    15
3.3.3  输送带张劲力计算    16
3.3.4  输送带层数计算    16
3.3.5  带宽的校核    17
3.3.6  凸弧段曲率半径计算    17
3.3.7  凹弧段曲率半径计算    18
3.3.8  减速器的选择    18
第 4 章  部件的选择与校核    20
4.1  波状挡边输送带的基本结构    20
4.1.1  型式    20
4.1.2  基带    21
4.1.3  波状挡边    22
4.1.4  横隔板    24
4.1.5  波状挡边输送带的基本参数    26
4.2  传动滚筒    29
4.2.1传动滚筒的设计与校核    30
4.3  改向滚筒    34
4.4  改向压轮    36
4.5  托辊    37
4.6 拉紧装置    38
4.6.1  拉紧装置的作用    38
4.6.2  拉紧装置在使用中应满足的要求    38
4.6.3  拉紧装置在过渡工况下的工作特点    39
4.6.4  拉紧装置在布置时应遵循的原则    39
4.6.5  螺旋拉紧装置的特点    40
4.7  机架与中间机架    40
4.8  整机布置形式    41
结  论    43
致  谢    44
参考文献    45
