果蔬清洗机的设计(含CAD零件图装配图)

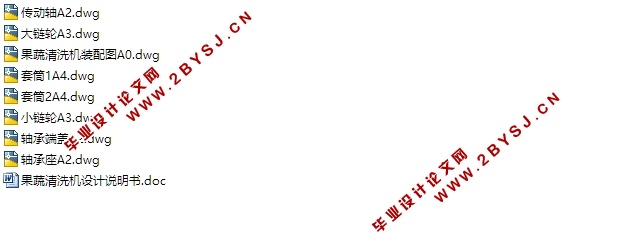

果蔬清洗机的设计(含CAD零件图装配图)(论文说明书9500字,CAD图纸8张)
摘要
本次设计的果蔬清洗机是借圆形滚筒的转动，使原料在其中不断地翻转，同时用水管喷射高压水来冲洗翻动的原料，以达到清洗目的。污水和泥沙由滚筒的网孔经底部集水斗排出。该机适合清洗柑橘，橙，马铃薯等质地较硬的物料。本滚筒式清洗机，是一种比较实用的食品初加工机械，它是由机架、电机、皮带传动系统、减速器、联轴器、链轮传动系统、轴承、螺旋式滚筒、冲洗水管、挡料板、出料机构组成。电机、减速器固定在机架上，电机通过皮带传动系统与减速机相连，减速机通过联轴器与小链轮相连，大链轮带动滚筒上的摩擦轮而使得滚筒转动，滚筒内部有螺旋导板，在旋转的同时，带动食品排出，本新型滚筒式清洗机具有结构简单、能耗低、工作可靠、制造成本低和节约用水的优点。
关键字：清洗机  加工机械   系统   转动



目    录
1 引言    1
2 总体方案的论证    2
3 传动方案的论证    3
3.1 方案一 齿轮传动    3
3.2 方案二 带传动    3
3.3 方案三 链传动    4
4.结构设计    5
4.1 选用电动机    5
4.2 机械传动装置的总体设计与计算[1]    6
4.3 机械传动件的设计计算    8
4.3.1 链传动的设计与计算    8
4.3.2 链条的设计与计算    8
4.3.3 主要失效形式    9
4.3.4滚子链的静强度计算    9
4.4 链轮基本参数和主要尺寸    10
4.5 滚子链传动的故障与维修    11
4.6 摩擦轮的设计与计算    12
4.6.1 摩擦轮方案选择    13
方案一 圆柱平摩擦轮传动    13
方案二 圆柱槽摩擦轮传动    13
方案三 端面摩擦轮传动    14
4.6.2 摩擦轮传动的主要失效形式    15
4.6.3 摩擦轮的材料    15
4.6.4 摩擦轮传动的设计和计算    15
4.7 轴的设计和计算    17
4.7.1 轴的材料    17
4.7.2 轴的结构设计    17
4.8轴承盖的设计计算[1]    18
4.9 轴承的选择和润滑及其寿命计算：    19
4.9.1 轴承的选择：    19
4.9.2 轴承的润滑    20
5 结论    21
致    谢    22
参考文献    23
